410-87-256-41-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 56pin 3A 金 通孔安装 71.12mm(长度)*5.08mm(高度)
供应商型号: MCN-410-87-256-41-001101
供应商: 海外现货
标准整包数: 125

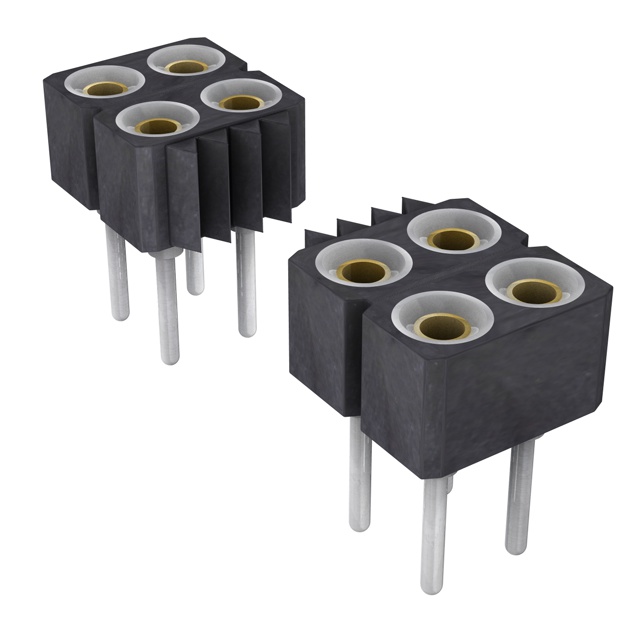

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 410-87-256-41-001101

410-87-256-41-001101概述

    PCB Connectors Series 410 技术手册

    产品简介


    PCB Connectors 系列 410 是一款专为电路板设计的双排插座连接器。该系列连接器具备 2.54 mm 的间距,采用直焊脚设计,兼容直径为 0.40 至 0.56 mm 的插针。这些连接器广泛应用于各种电子设备和系统中,特别是在需要高可靠性和稳定性的场合。

    技术参数


    - 绝缘材料:黑玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级:UL 94V-O
    - 外壳材质:CuZn36Pb3 (C36000)
    - 触点夹(4指结构):铍铜(C17200)
    - 插针直径:0.40 至 0.56 mm
    - 插入力:2 N 典型值
    - 拔出力:1 N 典型值(使用镀光钢插针,直径 0.43 mm)
    - 机械寿命:≥ 500 周期
    - 额定电流:3 A
    - 接触电阻:≤ 10 mΩ
    - 耐压强度:≥ 1000 V RMS
    - 焊盘尺寸:适用于 2 mm 和 2.54 mm 间距
    - 2 mm 间距:成品孔径 0.7 + 0.09/-0.06 mm,钻孔孔径 0.8 ± 0.02 mm
    - 2.54 mm 间距:成品孔径 1 + 0.09/-0.06 mm,钻孔孔径 1.15 ± 0.02 mm
    - 表面处理:
    - 铜:最小厚度 25 μm
    - 锡:5-15 μm 锡,覆盖最小 25 μm 铜
    - 金镍层:0.05-0.2 μm 金,覆盖 2.5-5 μm 镍,底层最小 25 μm 铜

    产品特点和优势


    - 高可靠性:经过严格测试,确保在极端环境下依然保持稳定性能。
    - 广泛的应用范围:适合多种电子设备,包括通讯设备、工业控制系统和医疗设备。
    - 多功能性:兼容多种电气特性,如绝缘电阻和电容等。
    - 环境适应性强:能承受高温、低温、湿度变化和振动等恶劣环境。

    应用案例和使用建议


    在实际应用中,Series 410 连接器通常用于电源线和信号线的连接,如服务器、交换机、传感器等设备。为了最大化利用其性能,建议在安装时严格按照技术手册中的指导进行操作,例如正确选择焊盘尺寸以确保良好的焊接效果。此外,在高振动环境中,建议加强固定措施以防止连接器松动。

    兼容性和支持


    该产品具有广泛的兼容性,可以与其他标准 PCB 连接器一起使用。厂商提供了详尽的技术支持和售后服务,包括在线技术支持、现场调试服务和定期培训等。客户可以通过 Preci-Dip SA 的官方网站获得更多信息和支持。

    常见问题与解决方案


    1. 插入力过大:检查插针直径是否在规定范围内,必要时更换合适的插针。
    2. 接触不良:检查焊接质量,确保焊点无气泡、裂纹等问题。
    3. 接触电阻过高:检查触点清洁度,必要时进行清理或更换触点。
    4. 机械寿命不足:确保安装和使用过程中遵循技术手册的指导,避免过度振动和冲击。

    总结和推荐


    综上所述,PCB Connectors 系列 410 在多个方面表现出色,具有高可靠性、广泛应用范围和优秀的环境适应性。对于需要在苛刻环境下工作的电子设备,这是一个值得信赖的选择。建议在选择连接器时考虑该系列产品,以确保设备的长期稳定运行。

410-87-256-41-001101参数

参数
针脚数 56pin
额定电流 3A
类型 Push-Pull,Socket
排数 2
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 2.54mm
颜色 -
触头镀层 - 配接
长*宽*高 71.12mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

410-87-256-41-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

410-87-256-41-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 410-87-256-41-001101 410-87-256-41-001101数据手册

410-87-256-41-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.971 ¥ 16.655
库存: 625
起订量: 625 增量: 125
交货地:
最小起订量为:1
合计: ¥ 16.65
直接购买
加入购物车
