8038701610001101

厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距16p双排排母 板对板, 803系列, 直角, 印刷电路板安装
供应商型号:
供应商:
标准整包数: 0

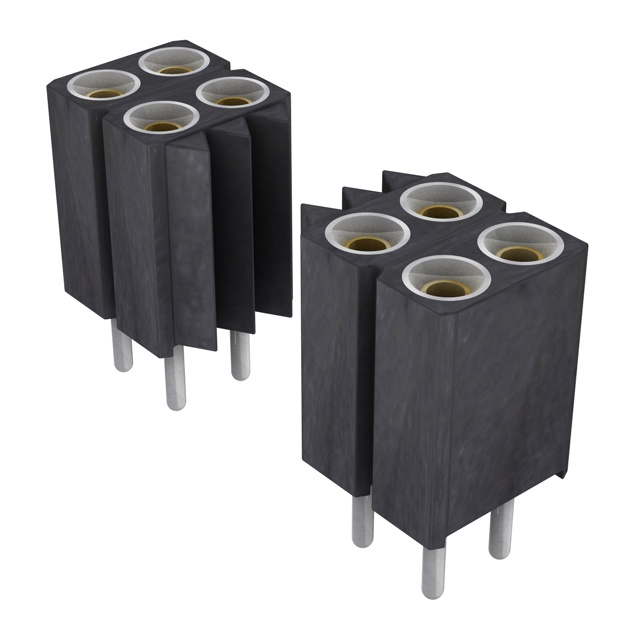

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 8038701610001101

8038701610001101概述

    PCB Connectors Series 803 技术手册解析

    产品简介


    产品类型:双排板对板连接器
    主要功能:用于电路板间的信号和电源传输
    应用领域:广泛应用于计算机、通信设备、工业自动化系统及消费电子产品中

    技术参数


    - 接插件材质:绝缘体为填充黑玻璃的聚酯PCT-GF30-FR;套筒为铜锌合金(CuZn36Pb3, C36000);接触片为铍青铜(C17200)
    - 接触孔直径范围:0.70至0.90毫米,插入力约1.2牛顿,拔出力约0.6牛顿(用于直径0.76毫米的钢针)
    - 机械寿命:最少500个周期
    - 额定电流:3安培
    - 接触电阻:最大10毫欧姆
    - 耐压能力:最小1000伏特交流电

    产品特点和优势


    - 高可靠性:采用高强度材料,确保连接器在复杂环境下仍能保持稳定的性能。
    - 优异的电气特性:低接触电阻和高耐压能力使得该连接器适用于需要高精度传输的应用场合。
    - 宽广的工作温度范围:可承受-55至+125摄氏度的极端温度变化,确保在各种环境下的稳定运行。

    应用案例和使用建议


    应用案例:适合于工业自动化控制系统、数据中心、通信基站等对连接器性能要求较高的应用场景。
    使用建议:安装时需确保连接器正确对接,避免误操作导致接触不良。对于长时间使用的场合,定期检查连接器的磨损情况并及时更换,以维持最佳性能。

    兼容性和支持


    - 兼容性:本系列连接器适用于大多数标准电路板,能够与多种型号的插座相匹配。
    - 技术支持:制造商提供详尽的技术资料和专业售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:接触不良
    解决方法:检查是否有灰尘或异物进入连接器内部,必要时请清洁连接器后再进行连接。
    - 问题2:焊接不牢固
    解决方法:确保焊点处的孔径尺寸符合规范,选用合适的助焊剂和焊接温度。

    总结和推荐


    综上所述,Precidip公司推出的Series 803 PCB连接器具备卓越的电气性能、可靠的机械结构以及广泛的适用性。尤其适合于需要在极端环境下工作的场合。我们强烈推荐此款连接器作为高性能电路板间连接的理想选择。

8038701610001101参数

参数
防护等级 -
间距-配接 2.54mm
颜色 黑色
额定电流 3A
排数 2
触头镀层 - 配接
类型 Push-Pull,Socket
触头镀层厚度 - 配接 -
针脚数 16pin
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

8038701610001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

8038701610001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 8038701610001101 8038701610001101数据手册

8038701610001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
