317-87-110-41-005101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.78mm 1 10pin 1A 金 黑色 通孔安装 18.18mm(长度)*2.5mm(高度)
供应商型号: 317-87-110-41-005101
供应商: 国内现货
标准整包数: 1000

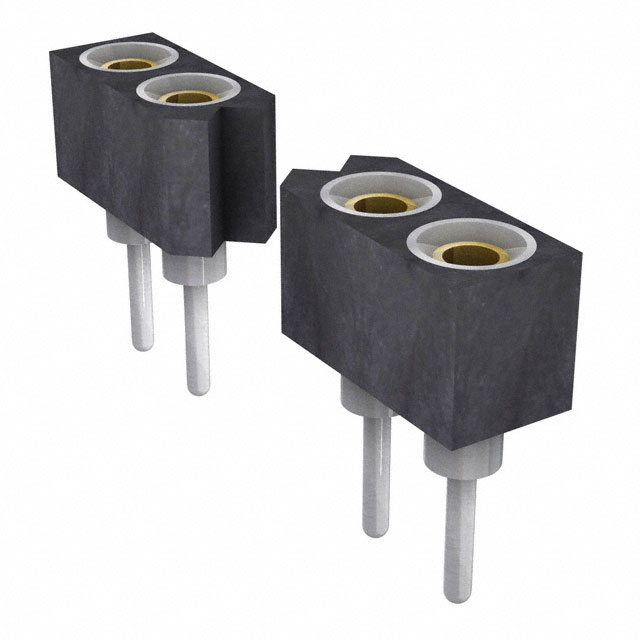

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 317-87-110-41-005101

317-87-110-41-005101概述

    PCB Connectors Series 317 技术手册

    产品简介


    PCB Connectors Series 317 是一款单排插座连接器,主要应用于数据、信号、控制和电源应用。这些连接器具有紧凑的设计,适用于各种电路板设计。它们通过直角焊接尾固定,确保在高振动环境下的可靠性。此外,Series 317 连接器采用减小间距的设计,提供 1.778 mm 和 1.8 mm 的两种间距选项,适合不同密度的应用需求。

    技术参数


    以下是 Series 317 连接器的关键技术规格:
    - 绝缘体材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 外壳材质: 黄铜(CuZn36Pb3, C36000)
    - 接触片材质: 铍铜(C17200)
    - 适用针直径: 0.40 mm 至 0.56 mm
    - 插入力: 2 N(典型值)
    - 拔出力: 1 N(典型值)
    - 机械寿命: 不少于 500 次循环
    - 额定电流: 1 A
    - 接触电阻: 不大于 10 mΩ
    - 耐压强度: 不低于 1000 V RMS
    - 操作温度范围: -55 ℃ 至 +125 ℃
    - 湿度范围: 年均 75%

    产品特点和优势


    1. 高可靠性: 能够承受高达 50 g 的冲击和 10 到 500 Hz 的振动,确保在极端环境下依然稳定。
    2. 卓越的电性能: 接触电阻低至 10 mΩ,绝缘电阻不低于 10,000 MΩ,确保高效可靠的电力传输。
    3. 坚固耐用: 能够承受高达 500 次的插拔循环,使用寿命长。
    4. 广泛的应用范围: 适用于各种气候条件,从 -55 ℃ 至 +125 ℃。

    应用案例和使用建议


    Series 317 连接器广泛应用于通信设备、工业自动化系统、医疗设备等领域。例如,在通信设备中,它们可以用于连接电路板之间的信号传输,确保数据通信的稳定可靠。
    使用建议:
    - 确保焊接时的温度和时间符合标准(如 J-STD-002A 和 J-STD-0020C),以避免损坏连接器。
    - 在高振动环境中使用时,应定期检查连接器的接触状态,确保长期可靠运行。

    兼容性和支持


    Series 317 连接器可与多种 PCB 板兼容,适配 2 mm 和 2.54 mm 的焊盘间距。制造商 Preci-DIP 提供全面的技术支持和售后服务,包括详细的技术资料和客户咨询热线。

    常见问题与解决方案


    1. 问题: 插入力过高
    - 解决方案: 确认焊接质量,调整焊接温度和时间,必要时更换连接器。
    2. 问题: 接触不良
    - 解决方案: 检查接触片是否磨损,清洁焊接区域并重新焊接。
    3. 问题: 温度稳定性差
    - 解决方案: 确认是否在规定的温度范围内使用,必要时采取隔热措施。

    总结和推荐


    综上所述,PCB Connectors Series 317 是一款高可靠性的连接器,适用于多种严苛的环境。其卓越的电性能和机械性能使其成为广泛应用的理想选择。强烈推荐给需要高可靠性连接器的工程师和设计师。
    Preci-DIP SA 提供了详尽的技术支持和售后服务,确保用户能够充分利用这一优秀的产品。如果您正在寻找高性能、高可靠性的 PCB 连接器,Series 317 将是您的最佳选择。

317-87-110-41-005101参数

参数
颜色 黑色
针脚数 10pin
触头镀层 - 配接
防护等级 -
排数 1
触头镀层厚度 - 配接 -
类型 Push-Pull,Socket
间距-配接 1.78mm
额定电流 1A
长*宽*高 18.18mm(长度)*2.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

317-87-110-41-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

317-87-110-41-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 317-87-110-41-005101 317-87-110-41-005101数据手册

317-87-110-41-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.806 ¥ 6.7704
3000+ $ 0.6575 ¥ 5.5229
10000+ $ 0.5501 ¥ 4.6207
库存: 0
起订量: 1000 增量: 1
