410-87-208-41-105101

厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距8p双排排母 板对板, 410系列, 直角, 表面
供应商型号: UA-410-87-208-41-105101
供应商: 海外现货
标准整包数: 1000

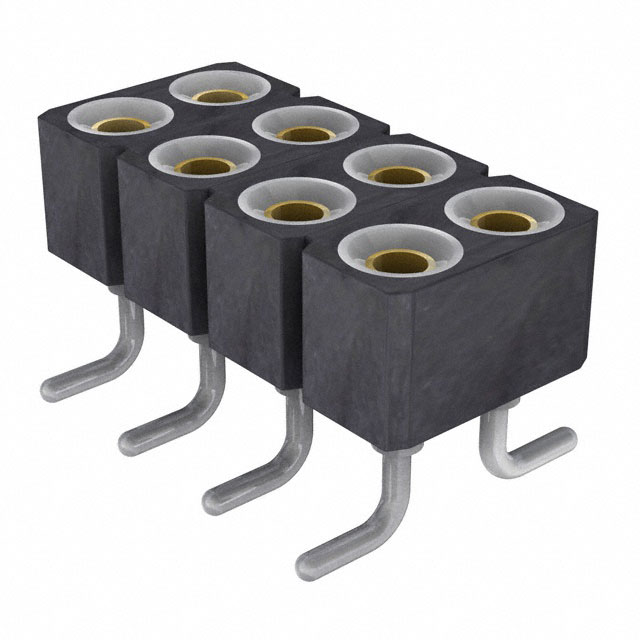

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 410-87-208-41-105101

410-87-208-41-105101概述

    410系列PCB连接器

    产品简介


    410系列PCB连接器是一种双排表面贴装垂直安装的连接器,适用于多种应用领域。它采用PCT-GF30-FR(黑玻璃填充聚酯)绝缘材料,铜锌合金(C36000)套筒,以及铍青铜(C17200)接触夹,具有极高的耐用性和可靠性。这类连接器主要用于电路板之间的信号传输,广泛应用于通信、工业自动化、医疗设备等多个行业。

    技术参数


    - 类型: 双排连接器
    - 间距: 2.54 mm
    - 接触直径: 0.40 - 0.56 mm
    - 插入力: 2 N (典型)
    - 拔出力: 1 N (典型,用于直径为0.43 mm的抛光钢规)
    - 机械寿命: ≥ 500次
    - 额定电流: 3 A
    - 接触电阻: ≤ 10 mΩ
    - 介电强度: ≥ 1000 V RMS
    - 引脚对齐度: 最大0.1 mm
    - 工作温度范围: -55...+125 °C
    - 操作湿度范围: 年平均湿度75%

    产品特点和优势


    - 高可靠性和稳定性: 在恶劣环境下能够保持长时间的稳定运行。
    - 宽泛的工作温度范围: 适用于极端温度条件下的应用场景。
    - 高性能的接触设计: 四指型接触夹可以确保稳定的电气连接,提高系统的整体性能。
    - 广泛的兼容性: 支持不同直径的插针,可以匹配多种设备。

    应用案例和使用建议


    410系列PCB连接器适用于各类电路板之间的信号传输,例如通信基站、工业控制设备、医疗监测系统等。这些连接器因其稳定可靠的性能,在这些领域的应用十分广泛。
    使用建议:
    1. 环境适应性: 在使用时应注意环境条件,如温度、湿度的变化。
    2. 安装规范: 按照标准工艺进行安装,确保焊点质量,避免虚焊或脱焊。
    3. 热管理: 高功率应用时,应注意散热问题,避免过热影响性能。

    兼容性和支持


    该系列产品提供锡和金两种镀层选项,并支持多种针数配置。厂商提供全面的技术支持,包括样品提供、技术咨询以及售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方案: 检查焊接点是否牢固,确认是否有虚焊或脱焊现象。
    2. 问题: 插拔困难
    - 解决方案: 检查插针和插座的清洁度,确保无灰尘或异物影响。
    3. 问题: 焊接后出现孔洞
    - 解决方案: 调整焊接温度和时间,严格按照J-STD-002A标准执行。

    总结和推荐


    410系列PCB连接器以其出色的性能和广泛的应用领域,是高可靠性要求场合的理想选择。无论是通信、工业还是医疗领域,其优良的设计和制造工艺都使其成为众多工程师的首选。强烈推荐在需要高可靠性连接解决方案的项目中使用。

410-87-208-41-105101参数

参数 值
额定电流 3A
排数 2
防护等级 -
类型 Push-Pull,Socket
针脚数 8pin
触头镀层 - 配接 金
间距-配接 2.54mm
触头镀层厚度 - 配接 -
颜色 黑色
长*宽*高 10.16mm(长度)*7.35mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

410-87-208-41-105101厂商介绍

PRECI-DIP是一家瑞士精密连接器制造企业,提供板对板、线对板、圆形和定制互连产品及精密触点。公司结合高速冲压、注塑、电镀和自动装配能力,面向工业、医疗、汽车和通信设备。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 preci-dip 相关型号,如 M39029/32-259、M39029/1-101、M39029/5-116、M39029/56-353 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

410-87-208-41-105101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 410-87-208-41-105101 410-87-208-41-105101数据手册

410-87-208-41-105101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6175 ¥ 5.1747
3000+ $ 0.4838 ¥ 4.0538
10000+ $ 0.3638 ¥ 3.0482
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
