310-87-116-01-640101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 16pin 3A 金 黑色 通孔安装 40.64mm(长度)*2.54mm(高度)
供应商型号: 437-3108711601640101
供应商: Mouser
标准整包数: 1

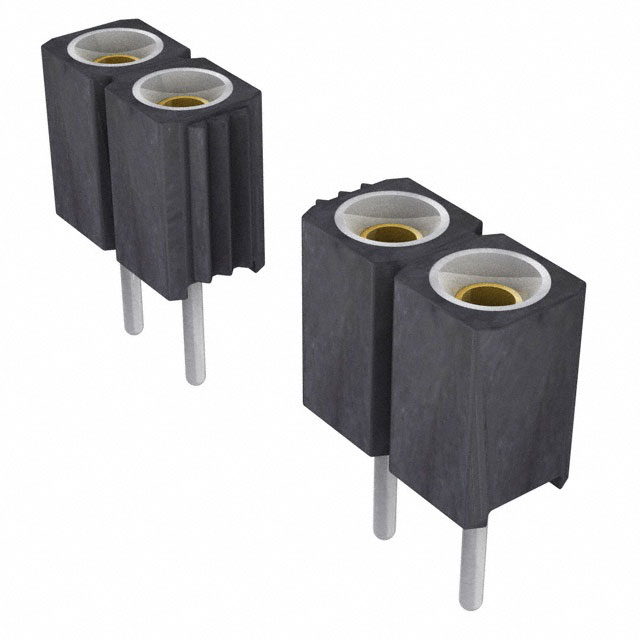

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 310-87-116-01-640101

310-87-116-01-640101概述

    PCB Connectors Series 310 技术手册

    1. 产品简介


    产品类型: 单排 PCB 插座连接器
    主要功能: 这些连接器用于将电路板上的导线和元器件进行可靠的电气连接,具有良好的机械强度和电气性能。
    应用领域: 数据传输、信号控制、电源分配等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 插座绝缘体材料 | 黑色玻璃填充聚酯 (PCT-GF30-FR) |
    | 阻燃等级 | UL 94V-0 |
    | 插座外壳材料 | CuZn36Pb3 (C36000) |
    | 接触夹材质 | Beryllium copper (C17200) |
    | 配合插针直径范围 | 0.40 mm 至 0.56 mm |
    | 插入力 | 2 N(典型值) |
    | 拔出力 | 1 N(典型值)(采用光滑钢测棒,直径 0.43 mm) |
    | 机械寿命 | 最小 500 次循环 |
    | 额定电流 | 3 A |
    | 接触电阻 | 最大 10 mΩ |
    | 绝缘强度 | 最小 1000 V RMS |

    3. 产品特点和优势


    独特功能和优势:
    - 高额定电流:能够承受高达 3 A 的电流,适用于多种电力和信号传输应用。
    - 良好的接触可靠性:最小机械寿命达到 500 次循环,保证长期稳定的电气连接。
    - 高温适应性:能在 -55°C 至 125°C 的温度范围内正常工作。
    - 耐腐蚀性:通过了盐雾、二氧化硫、硫化氢等多项环境测试,确保在恶劣环境中也能可靠运行。

    4. 应用案例和使用建议


    应用场景:
    - 数据传输和信号控制电路板
    - 工业自动化设备中的电源分配系统
    - 环境监测仪器中的传感器接口
    使用建议:
    - 在安装过程中要确保孔径尺寸符合标准要求,以避免插针插入时受到损伤。
    - 建议定期检查连接器的物理完整性及接触电阻,及时更换失效的部件。

    5. 兼容性和支持


    - 兼容性: 本系列产品可与多种工业标准尺寸的电路板相兼容。
    - 支持: PRECI-DIP SA 提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询服务。

    6. 常见问题与解决方案


    - 问题1:接触电阻偏高。
    解决方法: 检查插座和插针是否清洁,确保没有氧化物或其他污染物阻碍良好接触。如果必要,可以使用适当的清洁剂进行处理。
    - 问题2:插针插入困难。
    解决方法: 检查插座孔径尺寸是否符合标准。过大的孔径可能导致插针无法牢固固定,导致接触不良。可以考虑调整孔径尺寸或更换符合标准的插座。

    7. 总结和推荐


    总结:
    - PRECI-DIP SA 的 310 系列 PCB 连接器在高温环境下的表现尤为出色,能够满足大多数工业应用的需求。
    - 产品具有高机械强度和电气稳定性,适合需要长时间可靠连接的应用场景。
    推荐:
    - 我们强烈推荐 PRECI-DIP SA 的 310 系列 PCB 连接器用于数据传输和信号控制系统。这些连接器具备优良的性能和广泛的适用性,非常适合于各种工业应用。

310-87-116-01-640101参数

参数
触头镀层 - 配接
额定电流 3A
防护等级 -
针脚数 16pin
类型 Push-Pull,Socket
排数 1
颜色 黑色
触头镀层厚度 - 配接 -
间距-配接 2.54mm
长*宽*高 40.64mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

310-87-116-01-640101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

310-87-116-01-640101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 310-87-116-01-640101 310-87-116-01-640101数据手册

310-87-116-01-640101封装设计

查看详情并下载
Symbol
Footprint
3D Model
