310-83-103-41-001-101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 3pin 3A 750nm 金 黑色 通孔安装 7.62mm(长度)
供应商型号:
供应商:
标准整包数: 0

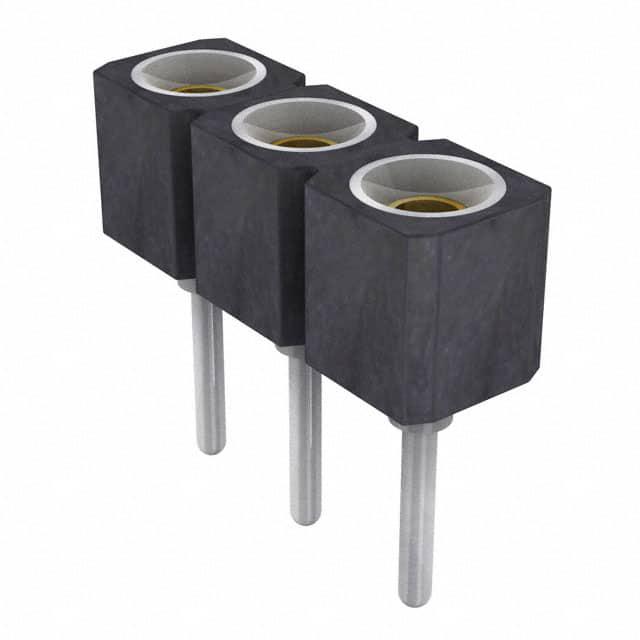

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 310-83-103-41-001-101

310-83-103-41-001-101概述


    产品简介


    PCB连接器系列310
    PCB连接器是一种用于电路板之间连接的电子元器件,广泛应用于通信设备、工业控制、计算机系统等领域。系列310的连接器属于单排连接器,具有2.54mm或5.08mm间距,支持直插式焊接尾部设计。此系列产品主要用于电路板上的信号传输和电源管理,提供可靠的电气连接解决方案。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-0
    - 外壳材质: CuZn36Pb3 (C36000)
    - 接触片材质: Beryllium copper (C17200),4指结构
    - 公针直径: 0.40至0.56mm
    - 插入力: 2N典型值
    - 拔出力: 1N典型值(直径为0.43mm的磨光钢尺)
    - 机械寿命: 最小500次循环
    - 额定电流: 3A
    - 接触电阻: 最大10mΩ
    - 介电强度: 最小1000V RMS
    - 焊盘尺寸: 2mm网格:成品孔径:0.7mm (+0.09/-0.06mm);钻孔孔径:0.8mm (+0.02/-0.02mm);2.54mm网格:成品孔径:1mm (+0.09/-0.06mm);钻孔孔径:1.15mm (+0.02/-0.02mm)

    产品特点和优势


    系列310连接器具备以下独特功能和优势:
    - 高可靠性:采用Beryllium铜作为接触片,具有高导电性和耐磨损性,确保长期使用中的稳定性能。
    - 广泛的工作温度范围:能够在-55°C到+125°C的极端环境中正常工作。
    - 强大的机械强度:最小接触(外壳/接触片)保持力为3.3N,可承受至少500次循环。
    - 环境适应性强:经过盐雾测试、二氧化硫测试和氢硫化物测试,无机械和电气缺陷。

    应用案例和使用建议


    系列310连接器广泛应用于各种电路板连接场景。例如,在工业控制系统中,可以作为信号和电源的传输接口。在计算机系统中,可用于板间数据通信和电源管理。
    使用建议:
    - 在安装过程中确保焊点均匀分布,避免出现虚焊或过热现象。
    - 定期检查连接器的物理连接状态,防止因长时间使用而导致接触不良。

    兼容性和支持


    系列310连接器具有良好的互换性和兼容性,适用于多种类型的电路板。制造商Preci-dip提供详尽的技术支持和售后服务,以确保用户在使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    - 问题一:连接器接触电阻过高
    - 解决方案:重新清洁连接器接触面,检查是否有污染物或损坏,必要时更换新的连接器。

    - 问题二:接触片断裂
    - 解决方案:检查插入力是否符合标准,避免过度插拔,若损坏严重需更换新件。

    总结和推荐


    总体来看,系列310连接器凭借其卓越的电气性能、稳定的机械结构以及广泛的适用性,成为工业和消费电子市场上非常值得推荐的产品。无论是对于专业工程师还是普通消费者来说,都是一个可靠的选择。

310-83-103-41-001-101参数

参数
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 750nm
触头镀层 - 配接
排数 1
颜色 黑色
类型 Push-Pull,Socket
间距-配接 2.54mm
针脚数 3pin
长*宽*高 7.62mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

310-83-103-41-001-101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

310-83-103-41-001-101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 310-83-103-41-001-101 310-83-103-41-001-101数据手册

310-83-103-41-001-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
