801-87-040-10-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 40pin 3A 金 黑色 通孔安装 101.6mm(长度)*2.54mm(高度)
供应商型号: 437-8018704010001101
供应商: Mouser
标准整包数: 1

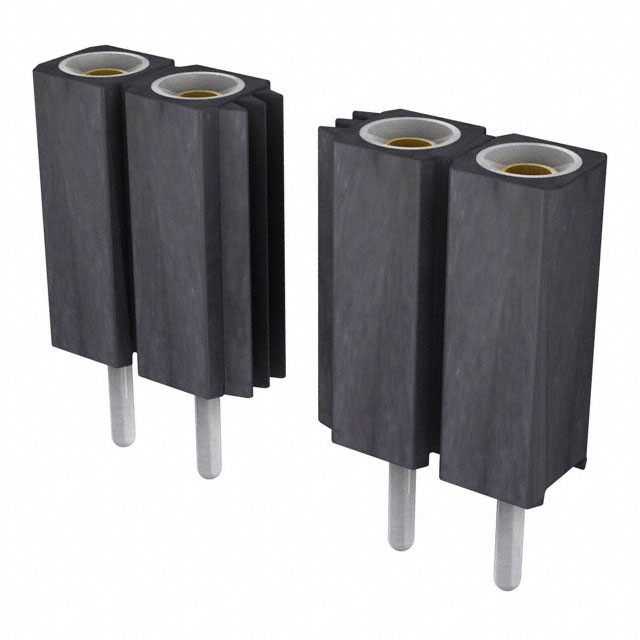

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-040-10-001101

801-87-040-10-001101概述

    PCB Connectors Series 801 技术手册

    产品简介


    PCB Connectors Series 801 是一款适用于多种应用场景的单排接插件。其主要功能是通过焊尾实现与印刷电路板(PCB)的连接。该系列接插件设计用于数据、信号、控制和电源应用中,具备良好的电气特性和机械特性,能够承受各种恶劣环境下的使用条件。

    技术参数


    - 插座类型:单排
    - 针距:2.54/5.08 mm,直角焊尾
    - 针径范围:0.70至0.90 mm,0.635 mm方形
    - 插入力:1.2 N 典型值
    - 拔出力:0.6 N 典型值(光滑钢测头直径为0.76 mm)
    - 机械寿命:≥ 500 次
    - 额定电流:3 A
    - 接触电阻:最大 10 mΩ
    - 耐压强度:最小 1000 V RMS
    - 绝缘材料:黑色玻璃填充聚酯 PCT-GF30-FR
    - 燃烧等级:UL 94V-O 级
    - 套筒材料:黄铜 CuZn36Pb3 (C36000)
    - 接触弹片材料:铍青铜 C17200
    - 工作温度范围:-55°C 至 +125°C
    - 气候分类(IEC):55/125/21
    - 年均湿度范围:75%
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm 网格)

    产品特点和优势


    - 高可靠性:机械寿命超过 500 次循环,确保长期使用稳定性。
    - 低接触电阻:最大接触电阻仅为 10 mΩ,保证了高效的电流传导。
    - 优良的绝缘性能:最小绝缘电阻达到 10'000 MΩ,提供卓越的绝缘效果。
    - 高温和低温适应性:能够在极端温度环境下稳定工作,适用范围广。
    - 腐蚀抵抗能力:经过盐雾测试、二氧化硫测试和硫化氢测试,表现出色的防腐蚀性能。

    应用案例和使用建议


    该系列产品适用于多种应用场景,如数据传输、信号传输、控制模块以及电源连接。建议在设计过程中考虑:
    - 选择合适的孔径:确保焊尾能正确安装并牢固固定。
    - 环境因素考虑:对于存在强烈振动或冲击的应用,建议增加防震措施。
    - 维护检查:定期检查连接点是否有氧化或其他损伤,确保长期可靠使用。

    兼容性和支持


    - 兼容性:可以与标准 PCB 孔尺寸兼容,孔径参数符合行业标准。
    - 厂商支持:Precidip SA 提供专业的技术支持和售后服务,包括咨询、调试和维修等服务。

    常见问题与解决方案


    1. 接触电阻过高
    - 解决方案:检查焊尾是否安装正确且无损坏,必要时重新焊接。
    2. 机械寿命不足
    - 解决方案:确认使用频率是否超出设计极限,如需更高机械寿命,可考虑更换更高性能的产品型号。
    3. 焊接后出现冷焊
    - 解决方案:检查焊接工艺是否符合标准,特别是焊锡温度和时间控制。

    总结和推荐


    综上所述,PCB Connectors Series 801 具备出色的电气和机械特性,广泛应用于多种电子设备中。它不仅拥有优异的环境适应能力和耐用性,还能有效降低系统的故障率,提高整体可靠性。因此,强烈推荐在需要高可靠性的 PCB 连接场合使用。

801-87-040-10-001101参数

参数
针脚数 40pin
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
类型 Push-Pull,Socket
颜色 黑色
触头镀层厚度 - 配接 -
排数 1
额定电流 3A
长*宽*高 101.6mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-87-040-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-040-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-040-10-001101 801-87-040-10-001101数据手册

801-87-040-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1865 ¥ 43.8259
10+ $ 4.851 ¥ 40.991
25+ $ 4.5576 ¥ 38.5117
100+ $ 4.2876 ¥ 36.2302
300+ $ 2.9376 ¥ 24.8227
600+ $ 2.6775 ¥ 22.6249
1200+ $ 2.5725 ¥ 21.7376
库存: 74
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.82
