首页  >  产品百科  >  317-87-108-41-026101

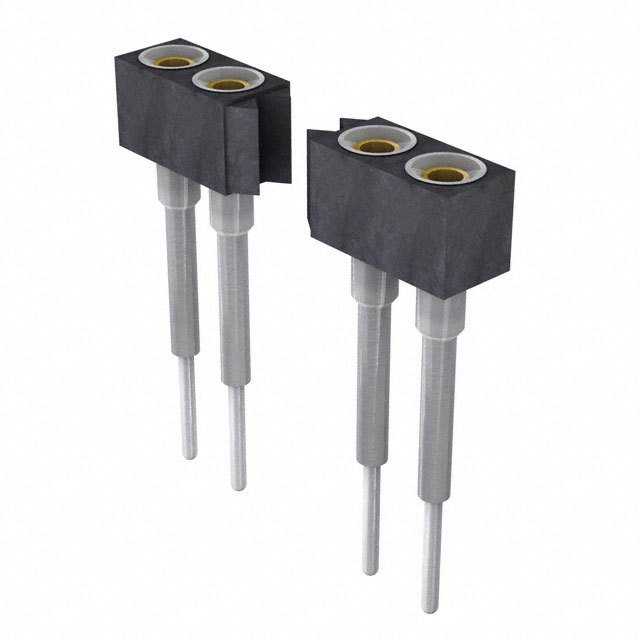

317-87-108-41-026101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.78mm 1 8pin 1A 金 黑色 通孔安装 14.62mm(长度)*2.5mm(高度)
供应商型号: 317-87-108-41-026101
供应商: 国内现货
标准整包数: 600
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 317-87-108-41-026101

317-87-108-41-026101概述


    产品简介


    PCB Connectors 系列 317
    PCB Connectors 是一种单排连接器,主要用于印刷电路板(PCB)之间的电连接。其主要功能是在各种电子设备和系统中提供可靠的电气接口。该系列连接器广泛应用于工业控制、通信设备、汽车电子、医疗仪器等多个领域。

    技术参数


    以下是 PRECI-DIP 系列 317 PCB 连接器的技术规格和性能参数:
    | 参数 | 描述 |

    | 绝缘体材料 | 黑色玻璃填充聚酯(PCT-GF30-FR) |
    | 阻燃等级 | UL 94V-O |
    | 壳体材料 | 黄铜 CuZn36Pb3 (C36000) |
    | 接触片(四指型) | 铍铜 C17200 |
    | 插针直径 | Ø 0.40 至 0.56 mm |
    | 插入力 | 2 N 典型值 |
    | 拔出力 | 1 N 典型值(镀层为0.43 mm抛光钢测量) |
    | 机械寿命 | 最小500次循环 |
    | 额定电流 | 1 A |
    | 接触电阻 | 最大10 mΩ |
    | 绝缘强度 | 最小1000 VRMS |

    产品特点和优势


    1. 高可靠性:机械寿命长且重复插拔不会影响电气连接的可靠性。
    2. 紧凑设计:接触点间距较小,适合于空间受限的应用场合。
    3. 耐高温:可在-55°C至+125°C的宽温度范围内正常工作。
    4. 阻燃性能:UL 94V-O阻燃等级确保安全可靠。
    5. 环境适应性强:能承受各种极端环境测试,如高温、低温、湿热、盐雾等。

    应用案例和使用建议


    应用案例
    - 工业控制:用于工业自动化控制系统中的传感器与控制器之间的连接。
    - 通信设备:适用于通讯基站中各个模块之间的连接。
    - 汽车电子:用于汽车电子控制单元(ECU)的连接。
    使用建议
    1. 在安装过程中应确保焊接温度不超过260°C,避免损坏连接器。
    2. 保持连接器周围环境的清洁,避免灰尘和污染物影响连接性能。
    3. 在潮湿环境中使用时,注意定期检查连接器的接触情况,防止腐蚀。

    兼容性和支持


    该系列连接器与其他标准尺寸的 PCB 插孔和插针连接器兼容。制造商 PRECI-DIP 提供全面的技术支持和售后服务,以确保客户的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法插入连接器中 | 检查插针直径是否符合要求,重新调整插入角度。 |
    | 接触电阻过高 | 清洁连接器触点,确保无污物和氧化。 |
    | 长期使用后连接松动 | 检查焊接点是否牢固,必要时重新焊接。 |

    总结和推荐


    综上所述,PRECI-DIP 系列 317 PCB 连接器以其高可靠性、紧凑设计和广泛的适用范围,在工业控制、通信和汽车电子等领域表现出色。其优异的电气特性和环境适应性使其成为众多应用场景的理想选择。强烈推荐使用该系列连接器,特别是在需要高度稳定性和可靠性的场合。

317-87-108-41-026101参数

参数
间距-配接 1.78mm
额定电流 1A
触头镀层厚度 - 配接 -
针脚数 8pin
类型 Push-Pull,Socket
防护等级 -
触头镀层 - 配接
颜色 黑色
排数 1
长*宽*高 14.62mm(长度)*2.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

317-87-108-41-026101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

317-87-108-41-026101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 317-87-108-41-026101 317-87-108-41-026101数据手册

317-87-108-41-026101封装设计

查看详情并下载
Symbol
Footprint
3D Model
