853-87-014-30-001191

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.27mm 2 14pin 1A 金 黑色 贴片安装
供应商型号: UA-853-87-014-30-001191
供应商: 海外现货
标准整包数: 750

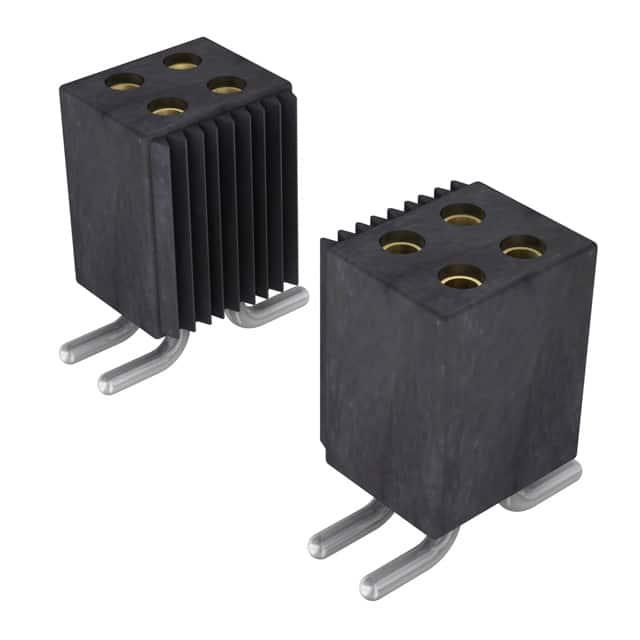

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 853-87-014-30-001191

853-87-014-30-001191概述

    PCB Connectors Series 853 技术手册

    产品简介


    PCB Connectors Series 853 是一种超小型表面贴装垂直贴片双排连接器。它们主要用于印刷电路板(PCB)的互连,具有卓越的机械强度和电气性能。这些连接器广泛应用于消费电子、通信设备、工业控制等领域,确保高效、可靠的信号传输。

    技术参数


    - 插座材质:绝缘体采用黑玻璃填充聚酯 PCT-GF30-FR,达到 UL 94V-0 防火等级。
    - 插座结构:锌铜合金 CuZn36Pb3 (C36000) 制成的插槽,铍铜 C17200 制成的接触夹。
    - 接触规格:对接针直径为 0.35 至 0.50 毫米,典型插入力为 0.5 牛顿,典型拔出力为 0.2 牛顿(使用直径为 0.41 毫米的光亮钢测规)。
    - 电气性能:额定电流 1 安培,最大接触电阻 20 毫欧,最小介电强度 500 V RMS。
    - 环境适应性:工作温度范围 -55 至 +125 摄氏度,气候类别 55/125/21,年平均湿度 75%。

    产品特点和优势


    Series 853 连接器采用了独特的 3 指接触夹设计,确保了在高频率下的可靠连接。它们的耐高温性能和抗腐蚀能力使其适用于恶劣的工作环境。此外,其小巧的设计也使得 PCB 布局更加紧凑,提高了产品的整体性能。

    应用案例和使用建议


    Series 853 连接器常用于需要高频信号传输的应用,例如通信模块和高速数据接口。建议在布线时注意保持相邻引脚之间的空气和爬电距离,以减少不必要的干扰。对于批量生产,可以考虑使用 Tape & Reel 包装,便于自动化组装。

    兼容性和支持


    该连接器支持与标准 PCB 孔尺寸相匹配的焊接工艺,具体要求见技术手册。Preci-Dip SA 提供了全面的技术支持和服务,包括样品请求、定制需求和技术咨询。

    常见问题与解决方案


    - 问题:如何判断连接器的性能是否符合预期?
    - 解决方案:请参考手册中的电气和机械测试结果,同时检查连接器是否通过了标准的湿热、冷热冲击等环境测试。
    - 问题:焊接过程中出现虚焊怎么办?
    - 解决方案:确保焊接温度和时间符合 J-STD-002A 和 J-STD-0020C 的规范。必要时可以使用回流焊机进行重新焊接。

    总结和推荐


    综上所述,PCB Connectors Series 853 在性能和可靠性方面表现出色,适用于各种严苛的应用环境。无论是高频信号传输还是复杂环境下的稳定运行,它都是一个理想的选择。我们强烈推荐此款连接器给寻求高性能和可靠性的客户。

853-87-014-30-001191参数

参数
触头镀层 - 配接
针脚数 14pin
防护等级 -
额定电流 1A
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 -
排数 2
类型 Push-Pull,Socket
安装方式 贴片安装
零件状态 在售
包装方式 管装

853-87-014-30-001191厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

853-87-014-30-001191数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 853-87-014-30-001191 853-87-014-30-001191数据手册

853-87-014-30-001191封装设计

查看详情并下载
Symbol
Footprint
3D Model
