803-83-010-10-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 10pin 3A 750nm 金 黑色 通孔安装 17.78mm(长度)*5.08mm(高度)
供应商型号: UA-803-83-010-10-001101
供应商: 海外现货
标准整包数: 700

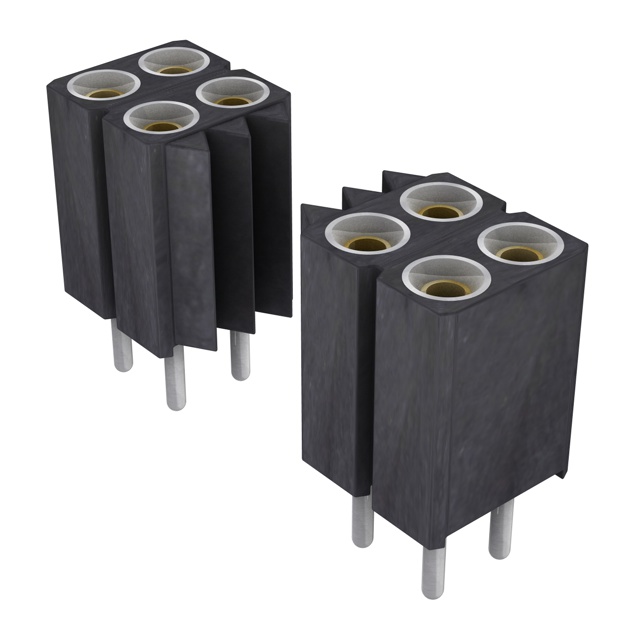

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 803-83-010-10-001101

803-83-010-10-001101概述

    精品电子元器件产品技术手册:PCB连接器系列803

    1. 产品简介


    本篇将详细介绍Precidip公司的一款高品质PCB连接器——803系列。作为一款适用于多种电子设备的连接器,803系列是双排结构,主要特征为2.54毫米间距,直焊尾设计及匹配直径为0.76毫米的插针。它广泛应用于需要高可靠性的电路板上,包括但不限于消费电子、工业自动化、医疗设备等领域。

    2. 技术参数


    以下是803系列连接器的技术规格,这些信息有助于确保其适用于特定的应用场景:
    - 绝缘体材料:黑色玻璃填充聚酯,UL 94V-0阻燃等级
    - 触点材料:
    - 插座连接器:铜锌合金(C36000)
    - 接触夹片(六指设计):铍铜(C17200)
    - 接触插针直径范围:0.70至0.90毫米,方形0.635毫米
    - 插入力:典型值为1.2牛顿
    - 拔出力:典型值为0.6牛顿(匹配直径为0.76毫米的钢制量规)
    - 机械寿命:最小500个周期
    - 额定电流:3安培
    - 接触电阻:最大10毫欧姆
    - 耐压等级:最小1000伏交流
    - 工作温度范围:-55℃到+125℃
    - 气候类别:IEC 55/125/21
    - 年平均湿度范围:75%

    3. 产品特点和优势


    - 多指接触设计:增强的电气接触保证了卓越的导电性能。
    - 高可靠性:通过严格的环境测试,包括高温、低温冲击、湿热循环等,确保在各种严苛条件下仍能正常工作。
    - 抗腐蚀性强:针对不同类型的腐蚀环境提供了优异的防护能力。
    - 兼容性强:适合广泛的电路板尺寸和孔径要求,易于安装和维修。

    4. 应用案例和使用建议


    此款连接器特别适用于需要高度稳定性和一致性的场合,如汽车电子、航空航天仪器、医疗器械等。使用时,务必遵循正确的焊接和组装流程,以避免损坏连接器并确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品符合国际标准,可与其他主流品牌的产品互换使用。
    - 技术支持:Precidip公司提供详尽的技术文档和在线咨询服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查插座和插针是否正确安装,必要时请调整安装角度或重新校准。 |
    | 接触不良 | 确认所有连接部位清洁无污渍,并检查是否有足够的插入力。 |
    | 长时间使用后性能下降 | 按照制造商建议进行定期维护,如清洁接口处的灰尘等。 |

    7. 总结和推荐


    综上所述,Precidip公司的803系列连接器凭借其出色的电气性能、强大的环境适应能力和广泛应用的支持范围,在众多应用场景中表现出色。如果您正在寻找一款既可靠又高效的PCB连接解决方案,这款产品无疑是一个值得考虑的选择。

803-83-010-10-001101参数

参数
额定电流 3A
防护等级 -
触头镀层 - 配接
颜色 黑色
类型 Push-Pull,Socket
排数 2
间距-配接 2.54mm
针脚数 10pin
触头镀层厚度 - 配接 750nm
长*宽*高 17.78mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-83-010-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-83-010-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 803-83-010-10-001101 803-83-010-10-001101数据手册

803-83-010-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.9888 ¥ 8.2857
2100+ $ 0.8338 ¥ 6.9868
7000+ $ 0.7825 ¥ 6.5574
21000+ $ 0.7363 ¥ 6.1698
库存: 0
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 0
直接购买
加入购物车
