801-87-014-10-268101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 14pin 3A 金 黑色 通孔安装
供应商型号: UA-801-87-014-10-268101
供应商: 海外现货
标准整包数: 750

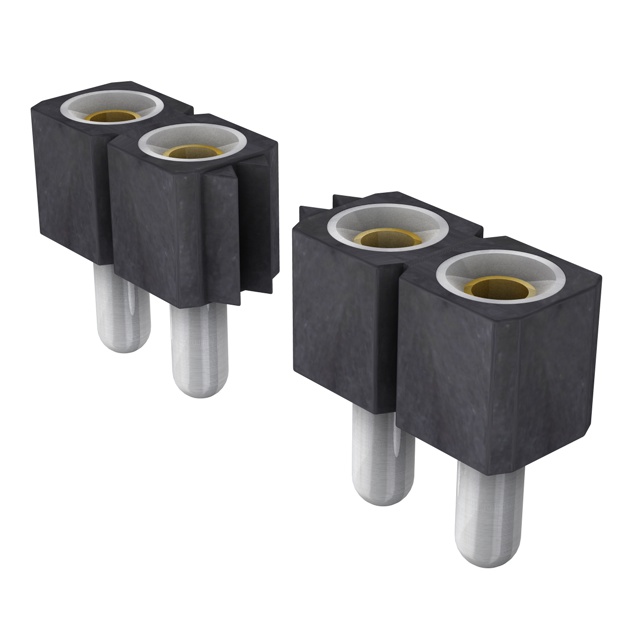

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-014-10-268101

801-87-014-10-268101概述

    PCB Connectors Series 801 技术手册

    产品简介


    PCB连接器系列801(801-PP-NNN-10-268101)是一种单排引脚连接器,适用于2.54/5.08毫米间距的应用。它采用直插式焊尾设计,非常适合印刷电路板上的安装。该系列连接器主要用于信号传输和电源管理,广泛应用于通信设备、工业自动化系统、计算机外围设备等多个领域。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 套筒材料: 铜锌合金(CuZn36Pb3, C36000)
    - 接触片材料: 铍铜(C17200),六指设计
    - 匹配引脚直径: 0.70至0.90毫米,方形0.635毫米
    - 插入力: 1.2牛顿(典型值)
    - 拔出力: 0.6牛顿(典型值,使用0.76毫米直径的抛光钢测针)
    - 机械寿命: 最小500个循环
    - 额定电流: 3安培
    - 接触电阻: 最大10毫欧
    - 介电强度: 最小1000伏特(交流)

    产品特点和优势


    1. 六指接触设计: 通过铍铜制成的六指接触片提供更高的可靠性,确保稳定的电接触。
    2. 高温和低温环境适应性: 工作温度范围从-55°C到+125°C,适用于广泛的环境条件。
    3. 高阻燃等级: UL 94V-O级阻燃材料提高了安全性。
    4. 可靠的机械性能: 插拔力和寿命测试确保长时间使用的稳定性。

    应用案例和使用建议


    这些连接器常用于需要高可靠性的场合,如工业控制系统和汽车电子设备。在实际应用中,需要注意保证插针直径与孔径的匹配,以减少插入和拔出力的影响。建议在焊接前进行清洁处理,以提高焊接质量。

    兼容性和支持


    本系列连接器符合J-STD-002标准的可焊性要求,可兼容多种焊接工艺。厂商提供全面的技术支持和售后服务,包括电话咨询、邮件支持等。

    常见问题与解决方案


    1. 接触不良: 检查接触片是否正确安装,确保与匹配引脚直径相匹配。
    2. 焊接不牢固: 确保焊接温度和时间符合标准,如J-STD-0020C规定。
    3. 环境适应性差: 检查环境是否超出其工作温度范围,若超出需采取防护措施。

    总结和推荐


    综上所述,PCB连接器系列801以其卓越的机械和电气性能,以及广泛的工作温度范围,在各种严苛环境下表现出色。其六指接触设计和高阻燃等级使其在高可靠性要求的应用中脱颖而出。强烈推荐此系列产品给需要高性能连接器的工程师和技术人员。

801-87-014-10-268101参数

参数
颜色 黑色
触头镀层 - 配接
排数 1
类型 Push-Pull,Socket
触头镀层厚度 - 配接 -
针脚数 14pin
间距-配接 2.54mm
防护等级 -
额定电流 3A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-014-10-268101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-014-10-268101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-014-10-268101 801-87-014-10-268101数据手册

801-87-014-10-268101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 1.1163 ¥ 9.3542
2250+ $ 0.9375 ¥ 7.8563
7500+ $ 0.8813 ¥ 7.3849
22500+ $ 0.8488 ¥ 7.1125
库存: 5
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 0
