R32.0 416

产品分类: 其他工具
厂牌: PORTESCAP
产品描述: Portescap 行星齿轮箱, 416:1, 8mm轴径, 最高6000 (Input)rpm, 最大扭距20 Nm
供应商型号: 8929271
供应商: 海外现货
标准整包数: 1
PORTESCAP 其他工具 R32.0 416

R32.0 416概述


    产品简介

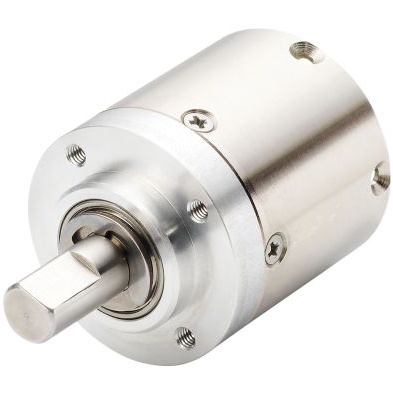

    R32行星齿轮箱
    R32行星齿轮箱是一种紧凑型的齿轮传动装置,具有高精度、低噪音和长寿命的特点。这款齿轮箱主要用于需要精密控制转速和扭矩的应用场景,如工业自动化设备、机器人系统、医疗设备和精密仪器等。它通过优化的设计和制造工艺,提供了优异的性能表现。

    技术参数


    - 型号: R32
    - 额定扭矩: 4.5 Nm
    - 尺寸: 直径32mm
    - 传动比: 可选多种传动比,例如5.75, 17.4, 24, 33, 72.3, 99.8, 138, 190, 301, 416, 574, 792, 1090
    - 效率: 高达0.8(对于传动比较小的情况)
    - 输入轴长度 (L1): 32mm至50mm不等
    - 重量: 124g 至 205g 不等
    - 方向旋转: 支持双向旋转
    - 最高静态扭矩: 20Nm (2832 oz-in)
    - 最大径向力: 180N (40.5 lbs)
    - 最大轴向力: 150N (33.75 lbs)
    - 最大压入力: 500N (112.5 lbs)
    - 平均空载反向间隙: 1°
    - 满载反向间隙: 2°
    - 最大输入速度: 6000rpm
    - 工作温度范围: -30°C至+85°C (-22°F至+185°F)

    产品特点和优势


    R32行星齿轮箱具备以下显著特点和优势:
    - 高效性: 传动比越大,效率虽有所降低,但总体依然保持较高水平,适合需要高性能的应用。
    - 坚固耐用: 最大径向力和轴向力设计为180N和150N,保证了其在恶劣环境下的稳定运行。
    - 高精度: 平均反向间隙小,确保了精确的定位和控制系统响应。
    - 宽温适应性: 能够在-30°C到+85°C之间工作,适用于广泛的工业应用场景。
    - 易于集成: 体积小、重量轻,方便与不同电机进行配套安装。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备中的精确控制装置
    - 医疗器械中的驱动组件
    - 机器人系统的精密运动控制
    使用建议:
    - 在选择R32行星齿轮箱时,根据具体应用场景和需求,合理选择合适的传动比和电机。
    - 在安装过程中,注意确保齿轮箱和电机的对齐精度,以避免额外的振动和磨损。
    - 由于其较高的反向间隙,在高精度要求的系统中,建议考虑其他类型的减速机构或进行进一步的补偿处理。

    兼容性和支持


    R32行星齿轮箱可与多种不同尺寸和功率的电机兼容,涵盖常见的1/2马力到2马力电机。此外,制造商提供详尽的技术支持和维护服务,包括用户手册、在线技术支持和定期维护计划,帮助客户实现最佳使用效果。

    常见问题与解决方案


    - 问题: 输入速度过高导致噪音增加
    - 解决方案: 检查是否超出了最大推荐输入速度6000rpm,必要时更换更高承载能力的电机或减小负载。

    - 问题: 反向间隙较大影响系统精度
    - 解决方案: 确保正确安装和紧固,如需更高精度,可考虑选用更高级别的反向间隙标准。
    - 问题: 轴承损坏
    - 解决方案: 定期检查轴承状态,如出现异常噪音或振动,及时更换轴承。

    总结和推荐


    综上所述,R32行星齿轮箱是一款集高效性、坚固耐用、高精度和宽温适应性于一体的优质产品。其在各种工业自动化、医疗器械和机器人系统中的广泛应用证明了其出色的性能和可靠性。推荐在需要精密控制和高扭矩输出的应用场合中使用此款齿轮箱。

R32.0 416参数

参数
长*宽*高 70.5mm(长度)

R32.0 416厂商介绍

Portescap是一家全球领先的微型电机制造商,专注于设计和生产高品质的电机解决方案。公司的产品主要分为以下几类:

1. 无刷直流电机:适用于需要高效率和长寿命的应用,如医疗设备、工业自动化和家用电器。
2. 有刷直流电机:适用于需要简单控制和成本效益的应用,如玩具、个人护理设备和便携式电子产品。
3. 步进电机:适用于需要精确位置控制的应用,如打印机、扫描仪和机器人。
4. 伺服电机:适用于需要高精度和快速响应的应用,如自动化生产线、精密仪器和****设备。

Portescap的产品广泛应用于医疗、工业、消费电子和汽车等多个领域。

Portescap的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 定制解决方案:能够根据客户需求提供定制化的电机解决方案。
- 全球网络:在全球设有生产基地和销售网络,提供快速响应和本地化服务。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。

R32.0 416数据手册

厂牌 PDF简要描述 下载
PORTESCAP 其他工具 PORTESCAP R32.0 416 R32.0 416数据手册

R32.0 416封装设计

查看详情并下载
Symbol
Footprint
3D Model
