首页  >  产品百科  >  4233-0

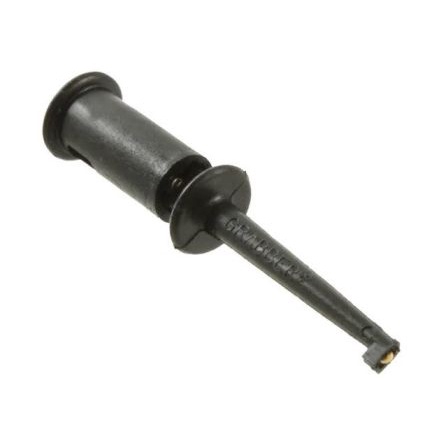

4233-0

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Pomona 钩夹, 额定电流3A, 2mm 针尖
供应商型号: ET-4127584
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 4233-0

4233-0概述


    产品简介


    Pomona® Micrograbber® & Test Clip Kits
    Pomona® Micrograbber® & Test Clip Kits 是一款专为电子工程师设计的DIY(Do-It-Yourself)测试夹具套件。它主要包括 Model 4233 微型抓线夹和 Model 5524 测试夹具套件,特别适用于连接小型电路板组件。这些产品可以帮助用户快速制作自定义电缆,提高工作效率并确保连接的可靠性。

    技术参数


    - 尺寸:所有尺寸均以英寸表示。公差(未注明除外):.xx = ±.02 英寸 (.51 毫米),.xxx = ± .005 英寸 (.127 毫米)
    - 材料:
    - 接触点:铍铜合金 165(按 QQ-C-533 标准),硬度等级 1/4。
    - 弹簧:不锈钢,302 型。
    - 表面处理:接触点为金镀层(按 MIL-G-45204,类型 1,等级 00)。
    - 绝缘体:玻璃填充尼龙。
    - 标识:标记为“POMONA”,“GRABBER®”,“4233”。
    - 额定值:
    - 操作温度:最大 +102°C. (+216°F.)
    - 操作电压:150 VRMS/DC
    - 电流:3 安培

    产品特点和优势


    Pomona® Micrograbber® & Test Clip Kits 系列产品的主要特点是:
    - 高精度接触:使用铍铜合金制造的接触点提供了出色的导电性能。
    - 耐用性强:采用高强度不锈钢弹簧和耐高温材料,保证长期使用的稳定性和可靠性。
    - 易操作:DIY设计使得用户可以轻松组装自定义电缆,极大提高了灵活性和适应性。
    - 多样化颜色选择:提供多种颜色(黑色、红色、棕色、橙色、黄色、绿色、蓝色、紫色、灰色、白色),便于识别和管理不同用途的测试夹具。

    应用案例和使用建议


    - 应用案例:在对小型电路板进行维修、调试时,这种测试夹具能够高效而精准地连接到微小的组件上,大大减少了连接错误的发生率。
    - 使用建议:根据技术手册中的组装图示,将裸露的导线正确插入并焊接至接触点。务必注意不要让焊锡超出指定宽度,避免短路或其他问题的发生。组装完成后,定期检查和清洁接触点,以保持良好的导电性能。

    兼容性和支持


    - 兼容性:此套件可与 Model #5173、3690、122505A 或其他任何 Pomona 的“Do It Yourself”产品配套使用,以创建定制电缆。
    - 技术支持:Pomona 提供专业的技术支持服务,客户可以通过电话 800-241-2060 获取帮助。此外,官方网站 www.pomonaelectronics.com 也提供了详细的图纸和进一步的技术文档资源。

    常见问题与解决方案


    - 问题1:如何防止焊锡溢出?
    - 解决办法:严格按照技术手册中的指示操作,特别注意在步骤 E 中不要让焊锡超出指定宽度。

    - 问题2:如何正确识别并选择正确的颜色?
    - 解决办法:参照订单编码规则,通过后缀颜色代码来选择所需的颜色。例如,4233-2 表示红色的适配器。

    总结和推荐


    Pomona® Micrograbber® & Test Clip Kits 以其高性能、耐用性和便捷性,成为专业电子工程师的理想选择。该产品在面对复杂的电路板维修和调试任务时表现出色,特别是在需要高度精确和可靠连接的情况下。我们强烈推荐此套件给那些追求高效率和可靠性的专业人士。

4233-0参数

参数 值
长*宽*高 43.43mm(长度)
安装方式 导线安装,焊接安装
零件状态 在售
包装方式 散装

4233-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4233-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4233-0 4233-0数据手册

4233-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
