4777-C-36

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 501-2200-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 其他工具 4777-C-36

4777-C-36概述

    电子元器件产品技术手册概述

    产品简介

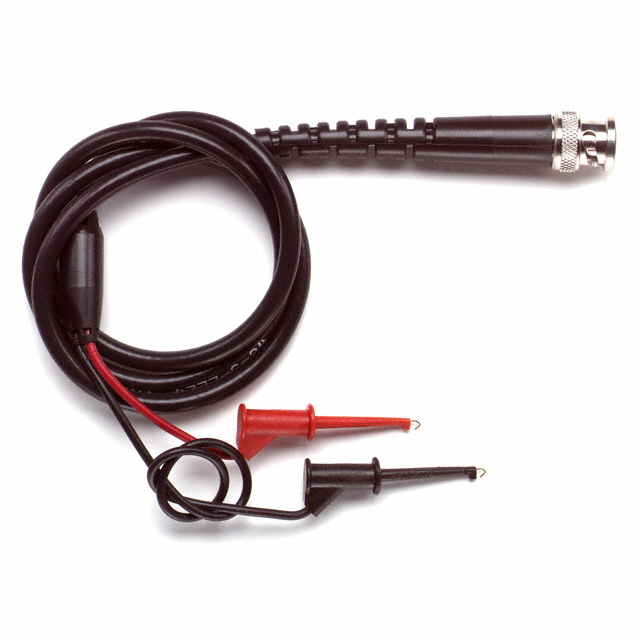

    Model 4777 是一款由Pomona Electronics公司生产的高精度测试设备,主要用于电子设备和电路的测试与测量。该产品配备了BNC(Male)接口和Micrograbber测试夹具,具备出色的电气特性和耐用性。它的设计旨在提供卓越的拉力强度和低接触电阻,适用于各种电子应用场合。

    技术参数


    - 连接器类型:BNC(Male)
    - 材料:
    - BNC连接器主体:黄铜,镍镀层
    - 中心引脚:黄铜,金镀层
    - 绝缘体:PTFE
    - 阻抗:50 欧姆
    - 电容:每英尺30.8 pF
    - 工作电压:最大150 Vrms/VAC
    - 工作温度:最高50°C (+122°F)
    - 电缆外径:RG58C/U型号为0.195英寸(5.0毫米),RG174/U型号为0.100英寸(2.5毫米)

    产品特点和优势


    1. 高耐用性:BNC连接器和测试夹具均采用高质量材料制造,确保长期使用的可靠性。
    2. 优良的电气性能:PTFE绝缘体和金镀中心引脚设计,确保稳定的电气传输性能。
    3. 集成式设计:所有组件(BNC连接器、抓握器和分支导线)均直接注塑到电缆中,提供额外的拉力强度。
    4. 低接触电阻:Micrograbber测试夹具的钩子采用镀金铍铜材料,保证了较低的接触电阻,从而减少信号损耗。

    应用案例和使用建议


    - 应用场景:适用于电子设备的测试与调试,如电信设备、雷达系统和音频设备等。
    - 使用建议:
    - 在高频应用中,建议使用阻抗匹配的电缆以减少信号反射。
    - 确保在规定的温度范围内使用,避免因过热而导致性能下降。
    - 长时间不使用时,应妥善存放于干燥、阴凉处,防止潮湿对连接器造成损害。

    兼容性和支持


    - 兼容性:Model 4777兼容多种电子设备,支持标准的BNC接口。由于采用了行业标准设计,它能够无缝集成到现有的测试系统中。
    - 支持服务:Pomona Electronics公司提供了详尽的技术支持和服务,包括产品安装、维护和技术咨询等。用户可以通过电话或电子邮件联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:如何确保BNC连接器的可靠连接?
    - 解决方法:正确插入并旋转锁定BNC连接器至适当位置,确保其与设备端口紧密贴合。
    - 问题2:Micrograbber测试夹具长时间使用后接触不良怎么办?
    - 解决方法:定期清洁夹具表面,保持夹具的干净,可使用无水酒精擦拭,避免氧化影响接触性能。

    总结和推荐


    Model 4777是一款设计精良、性能可靠的电子元器件产品,适用于广泛的电子测试场景。其独特的集成式设计、优良的电气特性和耐久性使其在市场上具有很高的竞争力。对于需要进行高频测试和测量的用户来说,Model 4777是一个值得推荐的选择。

4777-C-36参数

参数
长*宽*高 914.4mm(长度)
零件状态 在售
包装方式 散装

4777-C-36厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4777-C-36数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4777-C-36 4777-C-36数据手册

4777-C-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
