3782-12-2

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: Banana Plug Accessory
供应商型号: ET-1231182
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 3782-12-2

3782-12-2概述


    产品简介

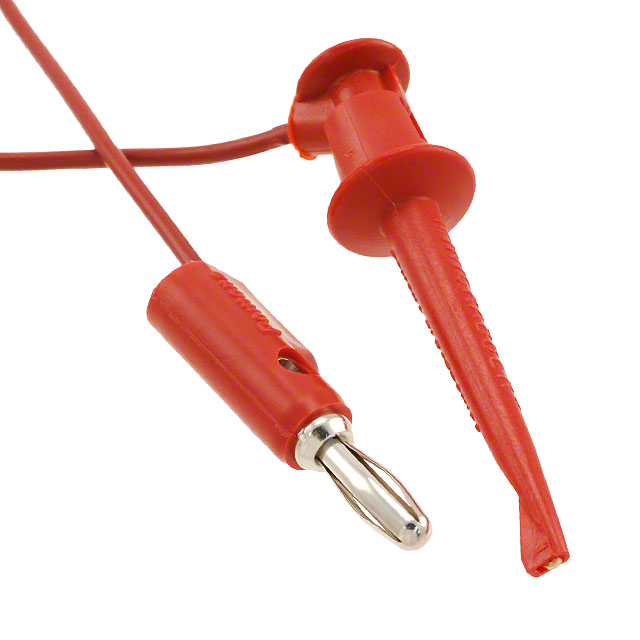

    Model 3782 Minigrabber® 测试夹具
    Model 3782 是一款来自 Pomona Electronics 的 Minigrabber® 测试夹具,专为方便连接到标准香蕉插孔(Banana Jack)而设计。这种测试夹具不仅提供了卓越的手持测试功能,还具备垂直和交叉堆叠的灵活性。它通过一个香蕉插头(Banana Plug)输出 Minigrabber 接口,使得用户能够在复杂电路中更高效地进行测试和测量。这种类型的测试夹具广泛应用于实验室测试、工业自动化设备检测等领域。

    技术参数


    - 尺寸与重量:未具体说明,但所有尺寸均以英寸和毫米表示。
    - 材料与构造:
    - 第一端(Minigrabber®):铍铜接触件,不锈钢弹簧,镀金表面,玻璃纤维尼龙绝缘层。
    - 第二端(香蕉插头):铍铜弹簧,黄铜插头体,镍电镀,聚丙烯绝缘层。
    - 电气特性:
    - 额定操作温度:最高 +55°C(+131°F)
    - 操作电压:手持测试时,交流 30V/直流 60V;控制电压环境中,最高直流 300V
    - 额定电流:连续电流 5 安培
    - 电缆规格:
    - 导线:20 AWG,41 × 36 条细铜线,PVC 绝缘,外径 2.21 mm(0.087 英寸)

    产品特点和优势


    Model 3782 最大的优势在于其多功能性和易用性。其独特的设计使得用户能够轻松连接至标准香蕉插孔,并支持垂直和交叉堆叠,提高了操作灵活性。此外,由于采用了高品质的材料,如镀金接触面和镍电镀插头体,确保了长期的稳定性和可靠性。这些特点使其在各种复杂测试环境中表现出色,尤其是在工业自动化、科研实验室等场合。

    应用案例和使用建议


    应用场景:
    - 实验室测试:用于精确测量信号电压和电流。
    - 工业自动化:配合自动测试设备,对生产线上的组件进行实时监控。
    使用建议:
    - 在使用前,确保所有电缆接头均已正确安装,避免短路风险。
    - 为了延长使用寿命,尽量避免在极端温度环境下使用。
    - 对于长时间或频繁使用的场合,建议定期检查和更换接头。

    兼容性和支持


    - 兼容性:可与 Pomona Electronics 的 Model 1581 或任何标准香蕉插孔完美匹配。
    - 技术支持:提供详尽的技术支持和客户服务。如有问题,可通过技术支持邮箱 technicalsupport@pomonatest.com 联系他们。

    常见问题与解决方案


    1. 问题:如何选择正确的电缆长度?
    - 解答:根据实际需要选择合适的电缆长度。标准长度包括 12 英寸(305mm)、24 英寸(610mm)、36 英寸(914mm)、48 英寸(1219mm)和 60 英寸(1524mm)。

    2. 问题:如何判断是否损坏?
    - 解答:检查电缆是否有明显的物理损伤或接头松动现象。如果有,建议更换新的夹具。

    总结和推荐


    Model 3782 Minigrabber® 测试夹具凭借其高可靠性和多功能性,在实验室和工业自动化测试中展现出显著的优势。其卓越的设计和高质量的材料保证了其出色的性能,使用户能够在复杂电路中实现高效、准确的测试。鉴于其优异的表现和广泛的应用领域,我们强烈推荐这款产品给需要高性能测试工具的专业人士和企业。

3782-12-2参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装

3782-12-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3782-12-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 3782-12-2 3782-12-2数据手册
