首页  >  产品百科  >  3781-8-2

3781-8-2

产品分类: 其他工具
厂牌: POMONA ELECTRONICS

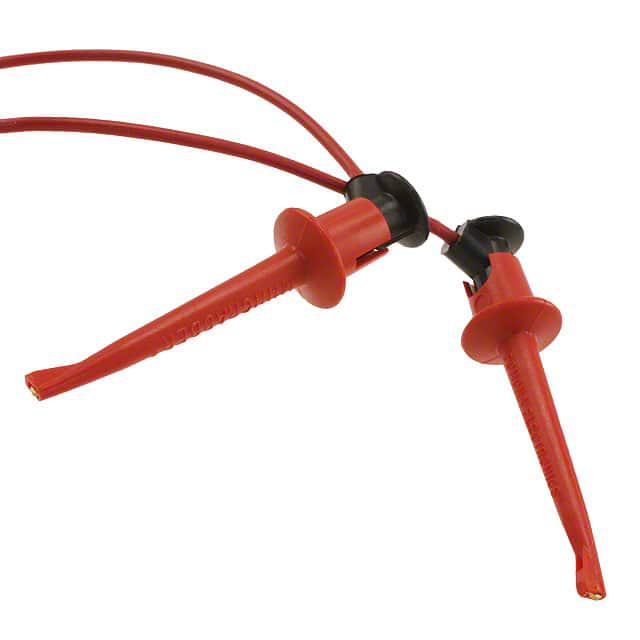

产品描述: Test Clip Patch Cord
供应商型号: ET-2406153
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 3781-8-2

3781-8-2概述


    产品简介


    型号:3781 & 5523
    基本介绍:
    Minigrabber® 测试夹持导线套件是一种专为临时跳线设计的产品,适用于快速连接终端和线绕棒。该套件主要用于手持测试及控制电压环境下的免手持测试,适用于各种电气连接需求。

    技术参数


    - 材料:
    - 接触端:铍铜
    - 弹簧:不锈钢
    - 表面处理:接触端镀金
    - 绝缘材料:填充玻璃尼龙,颜色匹配电线颜色
    - 线缆:20AWG PVC绝缘线
    - 额定参数:
    - 操作温度范围:最高+102°C(+216°F)
    - 手持测试最大电压:30VAC/60VDC
    - 控制电压环境下的最大免手持测试电压:300WVDC
    - 最大电流:5安培
    - 尺寸与单位:
    - 所有尺寸均以英寸和毫米表示,所有规范均为最新修订版本

    产品特点和优势


    特点:
    - Minigrabber® 测试夹设计精良,提供可靠的临时跳线功能。
    - 优异的接触性能,适用于终端和线绕棒之间的连接。
    - 多种颜色选择,便于区分不同用途的线路。
    优势:
    - 高效的电气性能,确保稳定的电流传输。
    - 良好的机械稳定性,能够在严苛的操作环境中持久耐用。
    - 易于安装和拆卸,大大提升了操作效率。

    应用案例和使用建议


    应用案例:
    Minigrabber® 测试夹持导线套件常用于工业制造、汽车维修和电子实验室等领域。例如,在电子电路板调试过程中,可以利用该套件快速建立临时连接,以方便进行电气特性测试。
    使用建议:
    - 在高温环境下使用时,请注意保持连接部位温度不超过102°C。
    - 对于高电压环境下的测试,需确保所测设备的安全隔离。
    - 使用后及时清洁接触点,避免氧化导致接触不良。

    兼容性和支持


    兼容性:
    Minigrabber® 测试夹持导线套件可与多种类型的终端和线绕棒配合使用,适用于不同制造商的产品。
    支持:
    - 销售服务:拨打800-490-2361咨询购买事宜
    - 技术支持:如有技术疑问,可联系800-241-2060获取帮助

    常见问题与解决方案


    - Q:如何正确安装Minigrabber® 测试夹?
    - A:首先确认电线规格(20AWG)与夹具相匹配,然后将电线插入夹具直至锁定。
    - Q:测试过程中发现电压显示不稳定怎么办?
    - A:检查连接处是否松动或氧化,必要时重新清洁并紧固连接。

    总结和推荐


    综上所述,Minigrabber® 测试夹持导线套件以其优良的电气性能、坚固的机械结构以及广泛的适用性,在电子元件连接领域表现出色。无论是在手持测试还是免手持测试中,它都是一个值得信赖的选择。因此,强烈推荐此产品用于需要快速临时连接的应用场合。

3781-8-2参数

参数
长*宽*高 203.2mm(长度)
零件状态 在售
包装方式 散装

3781-8-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3781-8-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 3781-8-2 3781-8-2数据手册

3781-8-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.5893 ¥ 140.1794
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 140.17
直接购买
加入购物车
