3269

产品分类:
厂牌: POMONA ELECTRONICS
产品描述: Conn BNC-Double Banana Plug F-M 1/2 POS ST
供应商型号: 501-1584-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS  3269

3269概述


    产品简介

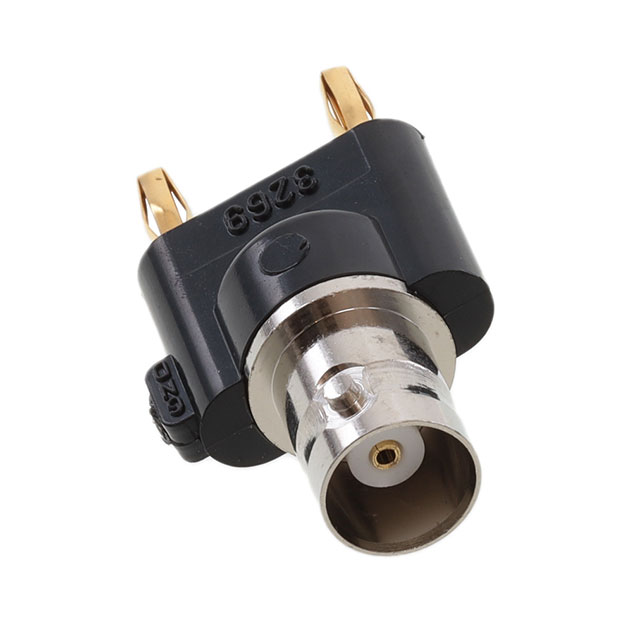

    Model 3269 是一款由 Pomona Electronics 生产的适配器,主要用于将 BNC 插座连接到带有微型双香蕉插头(直径为 0.104 英寸)的设备上。这种转换器广泛应用于测试设备,特别适合那些需要使用 BNC 同轴电缆的场合。该适配器允许将标准 BNC 男性连接器插入具有特定间距的微型双香蕉插头设备中,从而实现多样化的连接需求。

    技术参数


    - 尺寸:所有尺寸单位为英寸。公差:.xx = ±.02 英寸(.51 毫米),.xxx = ±.005 英寸(.127 毫米)
    - 认证商标:注册商标归各自公司所有。美国制造。
    - 电气特性:
    - 最大操作温度:+50°C(+122°F)
    - 手持测试最大电压:30 VAC/60 VDC
    - 控制环境下的免手持测试最大电压:500 VRMS
    - 材料:
    - 上部连接件:BNC 女性端口,表面处理:防变色
    - 中心接触点:镀金
    - 绝缘材料:ABS 塑料
    - 颜色:黑色
    - 下部连接件:微型双香蕉插头,弹簧材料:铍铜
    - 插头主体:黄铜,表面处理:镀金

    产品特点和优势


    - 灵活性高:这款适配器可以将标准 BNC 连接器与配备微型双香蕉插孔的设备相连接,使得使用 BNC 同轴电缆的测试设备更为通用。
    - 可靠性强:采用镀金的中心接触点和防变色的表面处理,保证了长期使用的可靠性和稳定性。
    - 适用性强:特别适用于测试设备中,尤其是需要频繁切换连接方式的应用场景。

    应用案例和使用建议


    - 典型应用场景:例如在电信测试、工业自动化测试以及实验室环境中,用户常常需要在不同的连接器之间进行切换,本产品可以很好地满足这些需求。
    - 使用建议:确保所连接设备的电压不超过其规定的极限值,特别是进行手持测试时需要注意操作温度和电压限制。

    兼容性和支持


    - 兼容性:该适配器能够与任何标准 BNC 男性插头及具有 .5 英寸间距的微型双香蕉插头设备兼容。
    - 技术支持:制造商提供多种支持渠道,包括销售热线、传真以及技术协助热线,帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - Q: 在高温环境下使用会不会影响使用寿命?
    - A: 该适配器的最大操作温度为 +50°C,因此在超过此温度的环境下使用会影响其使用寿命。如果必须在高温环境下使用,请选择耐温型适配器或采取降温措施。
    - Q: 使用过程中发生短路怎么办?
    - A: 短路通常由过高的电压引起,应检查所连接设备的电压等级是否符合适配器的额定电压范围。若发现过载,立即断开电源并检查线路。

    总结和推荐


    综上所述,Model 3269 是一款设计精良、性能稳定的 BNC 转换器。它具有较高的灵活性和适用性,在多种测试设备应用中表现出色。无论是在实验室还是工业环境中,这款适配器都是一个不错的选择。如果你正在寻找一款能够高效适应各种连接器类型的设备,那么 Model 3269 将会是一个理想之选。

3269参数

参数
长*宽*高 37.34mm(长度)*19.5mm(高度)
零件状态 在售
包装方式 散装

3269厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3269数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS POMONA ELECTRONICS 3269 3269数据手册

3269封装设计

查看详情并下载
Symbol
Footprint
3D Model
