1658-T-36

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述: Cable Assembly Coaxial 0.914m Type N to Type N M-M
供应商型号: 3292040
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 1658-T-36

1658-T-36概述


    产品简介

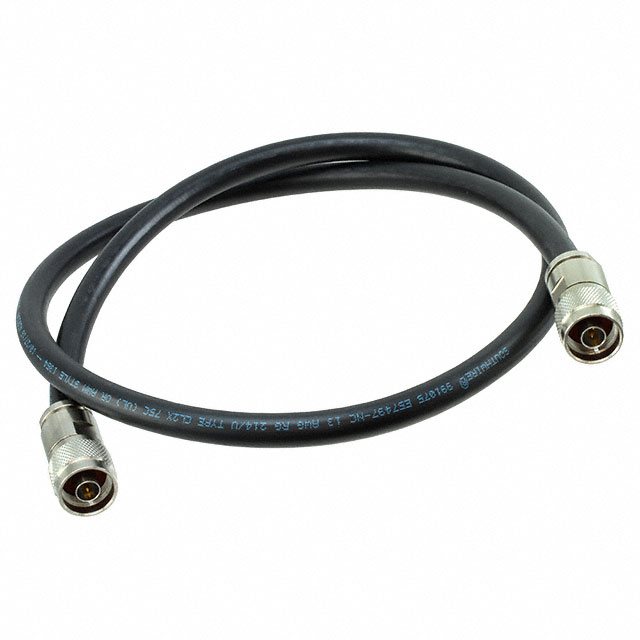

    产品名称:Model 1658 Type N Male Cable Assembly
    产品类型:这款Model 1658电缆组件是一种双端Type N公头电缆组件,广泛应用于高频信号传输系统中。其主要功能是提供稳定可靠的信号连接,适用于无线通信、测试测量设备和雷达系统等多种领域。

    技术参数


    | 参数 | 描述 |

    | 连接器类型 | Type N Male(双端) |
    | 尺寸单位 | 英寸 |
    | 尺寸公差 | .xx = ±.02 (.51 mm),.xxx = ± .005 (.127 mm) |
    | 额定电压 | 最大1000 VRMS |
    | 工作温度范围 | 最高+89°C |
    | 阻抗 | 标称50 Ohms |
    | 电缆型号 | RG214/U(双屏蔽) |
    | 电容 | 30.8 pf/ft |
    | 电缆直径 | Ø .425英寸 |

    产品特点和优势


    独特功能和优势:
    - 高稳定性:Type N公头设计保证了出色的电气性能,适用于高频信号传输。
    - 可靠连接:镀金中心触点符合MIL-C-39012标准,提高抗腐蚀和抗氧化能力。
    - 多种长度可选:标准长度包括18英寸、24英寸、36英寸、48英寸和60英寸,可根据需求定制不同长度。
    - 双屏蔽结构:采用RG214/U电缆,具备优秀的电磁干扰防护能力。
    应用领域的突出优势:
    - 无线通信:高阻抗匹配和稳定的电气特性使其成为理想的射频连接解决方案。
    - 测试测量设备:优异的信号完整性使其在测试测量应用中表现出色。
    - 雷达系统:在需要高性能信号传输的场合,如雷达系统中表现出卓越的能力。

    应用案例和使用建议


    应用案例:
    - 无线通信基站:Model 1658用于连接射频设备和天线,确保信号的高效传输。
    - 雷达系统:在雷达系统中,这种电缆组件用于连接各个雷达组件,确保数据的稳定传输。
    使用建议:
    - 正确安装:确保连接器与插座紧密配合,避免接触不良。
    - 环境适应性:考虑到工作温度范围为最高+89°C,应尽量避免在极端高温环境中使用。
    - 定期检查:定期检查电缆和连接器是否有损坏,确保长期稳定的工作性能。

    兼容性和支持


    兼容性:
    - 其他电子元器件:Model 1658兼容大多数Type N接口的射频设备,但需确保接口类型一致。
    - 支持设备:适用于各种高频通信设备、测试测量仪器和雷达系统。
    厂商支持:
    - 技术支持电话:美国地区:800-241-2060;欧洲地区:31-(0) 40 2675 150;国际地区:425-446-5500。
    - 电子邮件:technicalsupport@pomonatest.com。

    常见问题与解决方案


    问题1:连接器信号传输质量不佳。
    解决方法:检查连接器是否紧固,更换磨损或腐蚀的连接器。
    问题2:信号衰减严重。
    解决方法:检查电缆是否有损坏或弯曲过度,更换新的电缆组件。
    问题3:连接不稳定。
    解决方法:检查连接器是否松动或受到物理损伤,重新安装或更换连接器。

    总结和推荐


    综合评估:
    - 优点:Model 1658凭借其高稳定性和可靠连接,在无线通信、测试测量设备和雷达系统等领域表现出色。其双屏蔽电缆结构有效减少电磁干扰,使得信号传输更加稳定。
    - 适用范围:适用于各种高频信号传输应用,尤其适合对信号质量和稳定性要求较高的场景。
    - 价格:由于其高质量和高性能,定价相对较高,但物有所值。
    推荐:
    Model 1658是一款高品质的电缆组件,无论是在专业测试环境中还是实际工业应用中,都能满足严格的需求。对于需要稳定高频信号传输的应用场合,强烈推荐使用此产品。

1658-T-36参数

参数
长*宽*高 914.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1658-T-36厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1658-T-36数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 1658-T-36 1658-T-36数据手册

1658-T-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
