4935-BB-120

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 501-1876-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 4935-BB-120

4935-BB-120概述


    产品简介

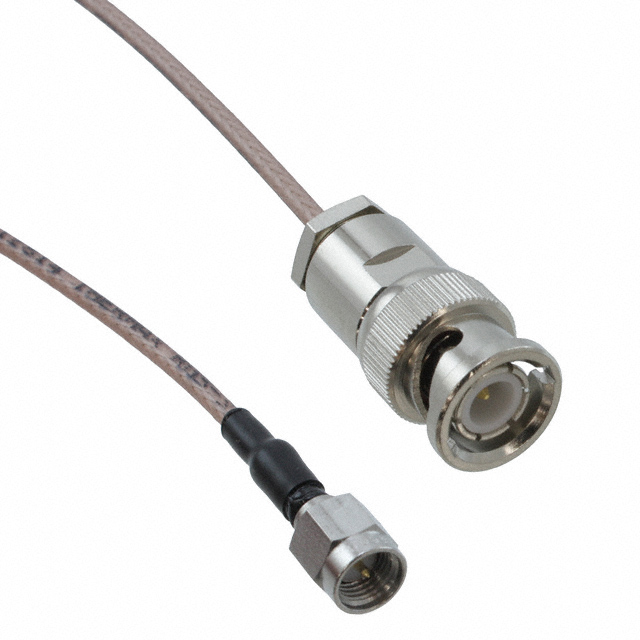

    Model 4935 BNC (Male) To SMA (Male) Cable Assembly
    Model 4935 是一款由美国Pomona Electronics公司制造的精密电缆组件,它将BNC连接器转换为高精度的SMA连接器。这种电缆组件在测试和测量领域尤其受欢迎,适用于射频(RF)信号传输、实验室测试设备、通信系统等多个应用场合。由于其卓越的性能和可靠性,它已成为行业内许多工程师和技术专家的首选产品。

    技术参数


    - 电缆材料:
    - BNC连接器:
    - 机体:黄铜,镍镀层
    - 中心触点:黄铜,金镀层(公头)
    - 绝缘体:聚四氟乙烯(PTFE)
    - 特性阻抗:50欧姆
    - 电缆(RG316/U):
    - 屏蔽结构:单屏蔽
    - 中心导线:7 x 0.0067英寸银镀铜覆盖钢,26 AWG
    - 特性阻抗:50欧姆(标称值)
    - 电容率:29.0 pF/英尺
    - 最大损耗:0.56 dB/英尺 @ 3 GHz
    - 外护套:全氟烷氧基树脂(FEP),颜色:棕色,外径:0.098英寸(2.50厘米)
    - SMA连接器:
    - 机体/配件:不锈钢,钝化处理
    - 中心触点:黄铜,金镀层
    - 特性阻抗:50欧姆(标称)
    - 性能参数:
    - 操作电压:最大335 VRMS
    - 操作温度:最高+165°C(+329°F)

    产品特点和优势


    - 多功能性:Model 4935集成了BNC到高性能SMA的连接器,提供了出色的测试灵活性。
    - 优质材料:采用镍镀黄铜材质的BNC连接器,加上金镀中心触点,确保了长期稳定的性能。
    - 环境适应性:适用于高温环境下使用,最大操作温度高达+165°C。
    - 精密设计:使用高品质的PTFE绝缘体和FEP外护套,确保了最佳的电气性能和耐用性。


    应用案例和使用建议


    Model 4935 在实验室和工业环境中被广泛应用,如射频测试、天线测量和无线通信设备校准等。根据手册中的应用示例,我们可以看出其适合在需要高频信号传输和精确测量的场景下使用。为了优化性能,建议在安装时尽量避免弯曲半径过小,这有助于减少信号损失并延长电缆的使用寿命。此外,在进行高频信号传输时,应确保连接器接口清洁无损。

    兼容性和支持


    Model 4935 能够与多种常见的BNC和SMA接口设备兼容,无论是实验室仪器还是通信设备。Pomona Electronics 提供详尽的技术支持服务,包括安装指南、使用说明以及故障排除帮助,以确保用户能够顺利使用这款产品。

    常见问题与解决方案


    1. Q: 电缆在高频信号传输时出现信号衰减怎么办?
    - A: 检查电缆弯曲半径是否过小,以及连接器接口是否清洁。如果问题仍然存在,可以考虑更换新的电缆组件,确保使用质量合格的产品。
    2. Q: 如何正确清洁连接器以保证其良好的电气性能?
    - A: 使用适当的清洁工具,例如清洁布或专用喷雾剂,轻柔地擦拭连接器接口。避免使用腐蚀性的溶剂,以免损坏连接器表面。

    总结和推荐


    总的来说,Model 4935凭借其优质的材料、可靠的设计和出色的性能,成为了一个非常值得推荐的产品。无论是在实验室还是工业环境中,其稳定性和耐用性都能够满足用户的需求。因此,对于那些寻求高质量电缆组件的工程师和技术人员来说,Model 4935是一个理想的选择。

4935-BB-120参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4935-BB-120厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4935-BB-120数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 4935-BB-120 4935-BB-120数据手册

4935-BB-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
