4935-BB-60

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 1362979
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 4935-BB-60

4935-BB-60概述


    产品简介

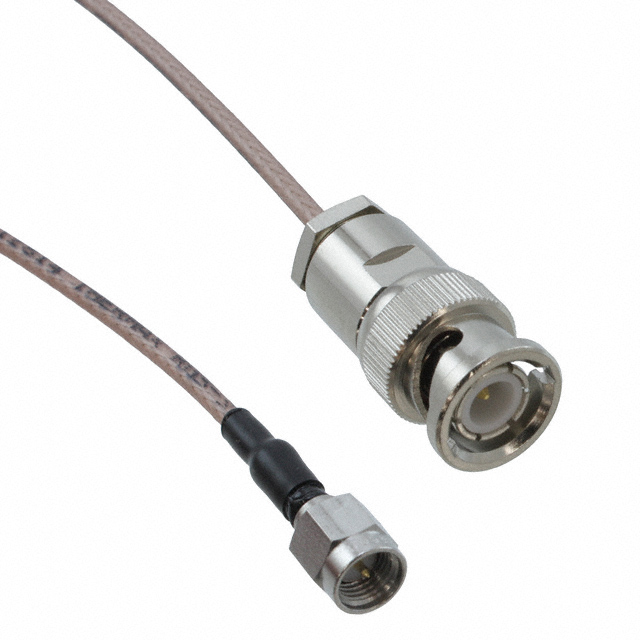

    型号4935 BNC (Male) 至 SMA (Male) 电缆组件
    型号4935是一款高性能的BNC (Male)至SMA (Male)电缆组件,设计用于提供测试的灵活性。此组件由一个BNC接头和一条RG316/U电缆以及一个SMA接头组成。它在高频测试环境中表现出色,适用于实验室测试、通信系统以及任何需要高可靠性连接的应用场合。

    技术参数


    - 电缆材料:
    - BNC:
    - 体部:黄铜,镍镀层
    - 中心触点:黄铜,镀金(公头)
    - 介电常数:聚四氟乙烯(PTFE)
    - 阻抗:50欧姆
    - RG316/U电缆:
    - 单屏蔽线,26AWG中心导体(7 x 0.0067英寸),银包铜镀钢
    - 阻抗:50欧姆(标称值)
    - 容量:29.0 pF/英尺
    - 损耗(最大):0.56 dB/英尺@3 GHz
    - 外护套:全氟烷氧基聚合物(FEP),颜色:淡棕色,外径:0.098英寸(2.5毫米)
    - SMA:
    - 体部/配件:不锈钢,钝化钢处理
    - 中心触点:黄铜,镀金
    - 阻抗:50欧姆(标称值)
    - 额定值:
    - 工作电压:335 VRMS 最大
    - 工作温度:+165°C(+329°F)最大
    - 订购信息:
    - 订购代码:4935-BB-XX
    - XX = 电缆长度(英寸)
    - 标准长度:4英寸(10.16厘米)、6英寸(15.24厘米)、12英寸(30.48厘米)、24英寸(60.96厘米)、36英寸(91.44厘米)、48英寸(121.92厘米)、60英寸(152.4厘米)和120英寸(304.8厘米)。额外长度可按要求报价。


    产品特点和优势


    1. 电缆材料选择优质: 使用镀金的黄铜中心触点和镍镀层的黄铜体部,确保长期稳定可靠的电气连接。
    2. 高效传输性能: RG316/U电缆具有低损耗和高容量的特点,在高频传输中表现优异。
    3. 耐高温能力: 能够在最高165°C的工作温度下正常运行,适用于恶劣的环境条件。
    4. 多种标准长度可供选择: 从4英寸到120英寸的标准长度,满足不同应用需求。
    5. 坚固耐用的设计: 不锈钢SMA接头和全氟烷氧基聚合物外护套提高了产品的耐用性和防护性。

    应用案例和使用建议


    应用场景:
    - 实验室测试设备:在复杂的测试环境中,这种电缆能够确保稳定的信号传输。
    - 通信系统:高频无线通信系统可以利用其出色的阻抗匹配和低损耗特性。
    使用建议:
    - 在选择电缆长度时,考虑到应用的实际距离,尽量减少电缆的冗余长度,以降低信号衰减。
    - 在安装过程中,保持电缆适度弯曲,避免过度扭曲,以免影响信号传输性能。
    - 定期检查连接处的接触状态,确保良好的电气接触。

    兼容性和支持


    - 兼容性: 该电缆组件与大多数标准BNC和SMA接口兼容,适用范围广泛。
    - 支持和服务: 厂商提供全面的技术支持和售后服务,以确保用户能够在各种应用环境中获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方法:检查连接处是否有松动现象,重新紧固连接;确认电缆长度是否过长导致信号衰减,如需缩短电缆长度请按照上述订购信息进行定制。
    2. 问题:电缆出现物理损伤
    - 解决方法:检查外护套是否破损,如有破损需及时更换电缆,以防止内部导体暴露引起短路或其他故障。
    3. 问题:接触不良
    - 解决方法:重新插拔连接,确保中心触点与插座之间良好接触;如频繁出现接触不良情况,建议更换新的电缆组件。

    总结和推荐


    总结:
    型号4935 BNC (Male) 至 SMA (Male) 电缆组件以其优良的材料选择、高效的传输性能以及坚固耐用的设计,在高频测试环境中表现出色。从实验室测试到通信系统,这款电缆组件都能提供稳定可靠的连接。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,我们强烈推荐在高频测试和通信系统应用中使用型号4935电缆组件。无论是从可靠性的角度还是耐用性的角度考虑,这都是一款值得信赖的产品。

4935-BB-60参数

参数
长*宽*高 152.4cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4935-BB-60厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4935-BB-60数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 4935-BB-60 4935-BB-60数据手册

4935-BB-60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 830.7956
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 830.79
