4530-C-24

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述: BNC to Banana Plug Accessory
供应商型号: ET-2982992
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 4530-C-24

4530-C-24概述


    产品简介

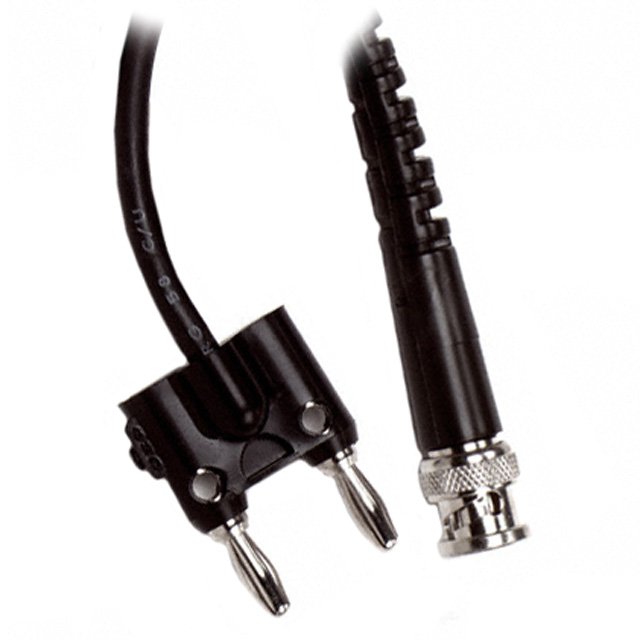

    Pomona 4530 是一款用于连接不同测试仪器的BNC转双香蕉插头电缆组件。它主要用于将基于BNC接口的测试设备与使用双香蕉插头的设备相连,适用于实验室、工业测量和教育等领域。这种电缆通过直接注塑成型技术将BNC插头和双香蕉插头固定在电缆上,提高了连接器的强度和耐用性。

    技术参数


    - 型号: 4530
    - 接口类型:
    - BNC (Male)
    - 双香蕉插头 (双插脚,镍镀层黄铜弹簧)
    - 电缆类型: RG58C/U
    - 电缆长度: 标准长度包括 18" (45.72cm), 24" (60.96 cm), 36" (91.44 cm), 48" (121.92 cm) 和 60" (152.40 cm)
    - 尺寸: 长度为48"时,外径为0.195英寸(约5.0 mm)
    - 电气特性:
    - 阻抗: 50 Ohms
    - 电容: 30.8 pF/Ft.
    - 额定电压:
    - 手持测试: 最大30VAC/60VDC
    - 控制环境下的非手持测试: 最大500VRMS
    - 工作温度范围: 最大50°C (+122°F)

    产品特点和优势


    Pomona 4530 主要特点包括:
    - 高强度连接器: 直接注塑成型技术确保连接器与电缆之间的牢固结合,提高使用寿命。
    - 镍镀层弹簧: 增强了双香蕉插头的耐腐蚀性,保证长期使用性能稳定。
    - 垂直和水平堆叠能力: 方便多种连接方式,提高灵活性。
    - 阻抗匹配: 高精度阻抗匹配(50 Ohms),减少信号损失和反射,确保测试准确。

    应用案例和使用建议


    Pomona 4530 主要应用于需要连接BNC接口与双香蕉插头设备的场合,例如:
    - 实验室测量: 用于高精度仪器间的连接,确保测试结果可靠。
    - 工业测试: 在需要进行频繁测量和连接的环境中提供稳固可靠的连接。
    使用建议:
    - 在安装过程中应避免过度弯曲电缆,以防止内部导线断裂。
    - 定期检查连接部位是否有松动或磨损,及时更换损坏部件。

    兼容性和支持


    Pomona 4530 与多种BNC接口和双香蕉插头的设备兼容。此外,Pomona 提供专业技术支持,包括安装指导和故障排查服务。用户可通过电话或电子邮件获得技术支持。

    常见问题与解决方案


    - 问题1: 插拔时感到插头阻力较大。
    - 解决方案: 检查插头和插座是否有灰尘或污垢,清洁后重新插拔。

    - 问题2: 电缆断裂。
    - 解决方案: 更换新电缆,注意避免电缆受到物理损伤。

    总结和推荐


    综上所述,Pomona 4530是一款专为测试仪器设计的高品质连接器。它凭借出色的机械强度、可靠的电气性能和广泛的应用场景,在众多同类产品中脱颖而出。因此,对于需要高精度、高可靠性连接的场合,强烈推荐使用Pomona 4530。

4530-C-24参数

参数
长*宽*高 609.6mm(长度)
零件状态 在售
包装方式 散装

4530-C-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4530-C-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 4530-C-24 4530-C-24数据手册

4530-C-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.5705 ¥ 410.4208
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 410.42
