5053-48-0

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: ET-2406208
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 其他工具 5053-48-0

5053-48-0概述

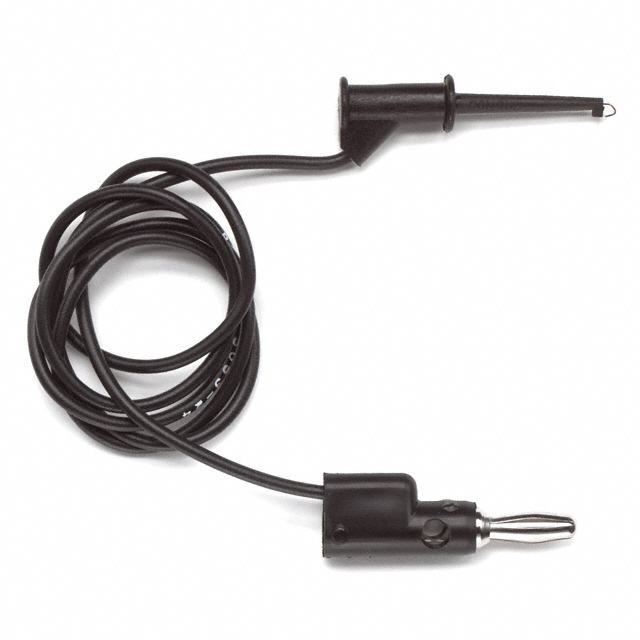

    Pomona® Micrograbber® Test Clip to Stacking Banana Plug

    产品简介


    Pomona®的Micrograbber®测试夹用于堆叠香蕉插头(Model 5053),是一种高效且多功能的电子元器件。这种产品主要用于连接测试设备到小型电路板组件上,适用于多种电子产品和设备的测试与维修。

    技术参数


    - 材料构成:
    - 第一端:Micrograbber®连接器
    - 接触材料:铍铜合金 165(按 QQ-C-533,1/4 HM)
    - 弹簧材料:不锈钢,302
    - 镀层:接触部分镀金,符合 MIL-G-45204,Type II,Class 00,底层为无电解镍镀层
    - 绝缘材料:玻璃填充尼龙,颜色与电线一致
    - 标记:POMONA ELECTRONICS 和 MICROGRABBER®
    - 第二端:堆叠香蕉插头
    - 弹簧材料:铍铜,Berylco 25(按 QQ-C-533,HT)
    - 插头体材料:黄铜,按 QQ-B-626,Alloy 360,1/2 硬
    - 镀层:镍镀层,符合 QQ-N-290,Class 2,200/300 微英寸
    - 绝缘材料:聚丙烯,颜色与电线一致
    - 额定参数:
    - 工作温度:最大 +55°C(+131°F)
    - 工作电压:150 VRMS/DC
    - 电流:3 安培
    - 订货信息:
    - Model 5053-XX-
    - XX = 电缆长度:标准长度为 24 英寸(610 毫米)、36 英寸(914 毫米)和 48 英寸(1219 毫米)
    - 颜色选项:黑色 (-0)、红色 (-2)

    产品特点和优势


    1. 多功能连接性:香蕉插头可以实现交叉堆叠和垂直堆叠,便于复杂布线和测试。
    2. 精准连接:Micrograbber® 连接器能精确连接到小尺寸的电路板组件,确保测试准确性。
    3. 高标准材料:使用高性能材料如铍铜和不锈钢,确保产品在高温和高电压环境下依然稳定可靠。

    应用案例和使用建议


    - 应用案例:常用于电子设备调试和电路板维修中,例如在实验室测试和现场维修中。
    - 使用建议:选择合适长度的电缆以满足实际需求,保持连接点清洁以确保稳定的电气连接。

    兼容性和支持


    - 兼容性:香蕉插头可与型号#1581 或任何标准的香蕉插座相匹配,易于与其他设备连接。
    - 技术支持:提供技术热线支持和邮件支持,便于客户获取必要的帮助。

    常见问题与解决方案


    - 问题 1:连接不稳定。
    - 解决办法:检查连接部位是否清洁,必要时更换新的连接器。
    - 问题 2:温度过高导致损坏。
    - 解决办法:避免在超过最大工作温度(+55°C)的环境中使用,使用散热措施。

    总结和推荐


    Pomona® Micrograbber® Test Clip to Stacking Banana Plug 是一款高可靠性、多功能性强的产品。它能够有效应对各种复杂的电路测试需求,并在耐用性和稳定性方面表现出色。强烈推荐在电子测试和维修领域使用此产品,特别是对于需要精确连接和稳定操作的应用场合。

5053-48-0参数

参数
长*宽*高 121.92cm(长度)
零件状态 在售
包装方式 散装
