4846-BB-24

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号:
供应商:
标准整包数: 0
POMONA ELECTRONICS 同轴线缆 4846-BB-24

4846-BB-24概述


    产品简介

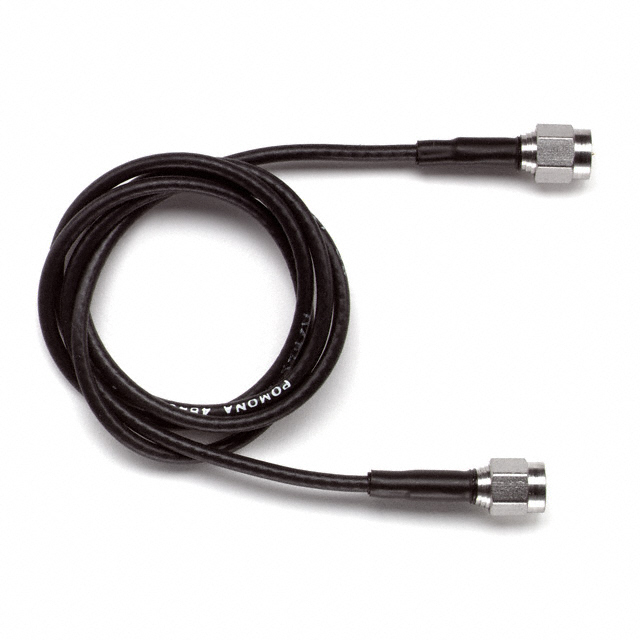

    本产品为型号为4846的SMA(男性)两端电缆组件,适用于多种高频信号传输场合。其主要特点是采用了不同级别的电缆,包括RG174/U、RG316/U和RG142B/U,这些电缆具有不同的电气特性和频率等级。这些电缆广泛应用于通信、测试测量设备以及其他需要高精度、低损耗传输的应用场景。

    技术参数


    | 参数 | RG174/U | RG316/U | RG142B/U |
    ||
    | 阻抗(标称值) | 50 Ohms | 50 Ohms | 50 Ohms |
    | 每英尺电容 (PF/ft) | 30.8 | 29.0 | 29.0 |
    | 最大损耗 (dB/ft) | 0.45 @ 1 GHz | 0.56 @ 3 GHz | 0.67 @ 12.4 GHz |
    | 最高温度 | +85°C (+185°F) | +200°C (+392°F)| +200°C (+392°F)|
    | 护套材料 | 氯乙烯,黑色 | 聚四氟乙烯,棕色 | 聚四氟乙烯,棕色 |
    | 中心导体 | 26 AWG裸铜 | 26 AWG镀银铜包钢 | 18 AWG镀银铜包钢 |

    产品特点和优势


    - RG142B/U: 是Pomona品牌的顶级电缆,采用双屏蔽设计,具有高达12.4GHz的频率等级和高耐温性,适合高性能要求的应用。
    - RG316/U: 为中档性能电缆,单层屏蔽,可承受高温环境,频率等级为3.0GHz,适合一般应用需求。
    - RG174/U: 经济型SMA电缆,频率等级为1.0GHz,具有成本效益,适用于经济性较高的场合。

    应用案例和使用建议


    该产品广泛应用于高频信号传输系统,如通信系统、测试测量设备以及医疗仪器。建议根据具体应用场景选择适当的电缆类型,以获得最佳的传输性能和使用寿命。例如,在高频率环境下使用RG142B/U可以获得更高的带宽和更低的损耗,而在一般环境应用中,可以考虑选择成本较低的RG174/U。

    兼容性和支持


    - 兼容性:型号4846的电缆组件与各种标准SMA接口兼容,确保了广泛的设备适配性。
    - 技术支持:如果您有任何技术问题或需要进一步的技术支持,可以联系Pomona公司的技术支持团队,他们将为您提供专业的服务。

    常见问题与解决方案


    1. 问题:电缆在高频下出现信号损耗增加
    - 解决方案:检查是否选择了正确类型的电缆。对于高频应用,请选择RG142B/U型号,它具有更好的高频性能。
    2. 问题:电缆过热
    - 解决方案:检查电缆的工作温度是否超出最大允许值。如果温度过高,请尝试减少电缆的长度或更换为更耐高温的型号。
    3. 问题:连接器接触不良
    - 解决方案:确保连接器插头完全插入并拧紧。定期清洁连接器以保持良好的接触。

    总结和推荐


    综上所述,型号4846的SMA电缆组件具有出色的高频传输性能、高可靠性和广泛的适用范围。我们强烈推荐此系列产品用于需要精确信号传输的各种应用场合。无论是在通信、测试测量还是其他相关领域,选择合适的Pomona电缆组件都将有助于提升系统的整体性能。

4846-BB-24参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4846-BB-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4846-BB-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 4846-BB-24 4846-BB-24数据手册
