4935-BB-48

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述: Pomona RG316/U同轴电缆, 1.22m长, BNC公插转SMA公插, 50 Ω
供应商型号: 2218246
供应商: 海外现货
标准整包数: 1

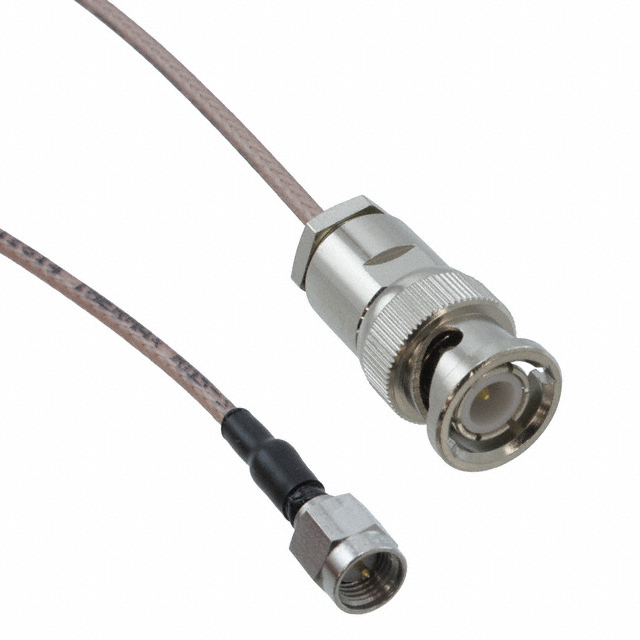

POMONA ELECTRONICS 同轴线缆 4935-BB-48

4935-BB-48概述


    产品简介


    Model 4935是一款BNC (公头) 到SMA (公头) 电缆组件,特别适用于需要高可靠性连接的应用场合。该组件采用高性能SMA和RG316/U电缆,提供良好的测试灵活性。BNC接口的镀镍黄铜主体和聚四氟乙烯(PTFE)电介质确保了出色的性能表现,中心触点则采用镀金设计以保证稳定的电气连接。

    技术参数


    - 阻抗:50欧姆(所有部分)
    - 电缆:RG316/U
    - 中心导体:7根直径0.0067英寸的银包覆铜钢导线
    - 额定容量:29.0 pF/英尺
    - 损耗:最大0.56 dB/英尺 @ 3 GHz
    - 外径:0.098英寸(2.50厘米)
    - 外套材料:FEP,颜色为带色棕色
    - BNC接口:镀镍黄铜主体,中心接触部位为镀金黄铜
    - SMA接口:不锈钢主体/配件,表面经过钝化处理,中心接触部位为镀金黄铜
    - 工作电压:最大335 VRMS
    - 工作温度:最高+165°C (+329°F)
    - 订购信息:标准长度为4英寸至120英寸(10.16厘米至304.8厘米)

    产品特点和优势


    Model 4935的主要优势在于其高可靠性连接和优异的电气性能。它的BNC和SMA接口均采用镀金设计,确保长期使用下的稳定性和耐用性。此外,选用高品质的材料和先进的制造工艺使得这款电缆组件能够在极端环境下保持最佳性能。例如,在高温条件下,它可以承受高达+165°C的工作温度,适用于严苛的工业应用环境。

    应用案例和使用建议


    该产品广泛应用于通信设备、医疗仪器和测试设备中,特别是在需要高频率信号传输和可靠连接的场合。比如,在高速数据传输和射频测试设备中,它能够提供低损耗、低驻波比和高的信噪比。建议用户在安装时确保电缆弯曲半径足够大,避免过度弯曲造成信号传输质量下降。同时,根据具体应用环境选择合适的电缆长度,避免不必要的延长线使用导致信号衰减。

    兼容性和支持


    Model 4935兼容多种标准连接器,如BNC和SMA接口,使其易于集成到各种系统中。制造商还提供了全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:信号传输时出现干扰或信号衰减。
    - 解决方案:检查电缆是否有过度弯曲的情况,确保电缆安装时有足够的弯曲半径;同时确认两端连接器接触良好。
    - 问题2:无法达到规定的最大工作温度。
    - 解决方案:如果设备运行环境超出+165°C,建议采取散热措施或选择耐高温性能更优的产品。


    总结和推荐


    总体而言,Model 4935凭借其高可靠性、出色的电气性能以及广泛的适用范围,成为一款优秀的电子元器件产品。无论是在实验室测试还是工业应用中,它都能发挥出色的表现。如果您正在寻找一款既能满足性能要求又具备良好性价比的连接解决方案,那么Model 4935无疑是一个理想的选择。

4935-BB-48参数

参数
长*宽*高 122cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4935-BB-48厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4935-BB-48数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 4935-BB-48 4935-BB-48数据手册

4935-BB-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
