5304-K-24

产品分类: 其他工具
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 3292111
供应商: element14
标准整包数: 1
POMONA ELECTRONICS 其他工具 5304-K-24

5304-K-24概述

    电子元器件产品技术手册解析

    1. 产品简介

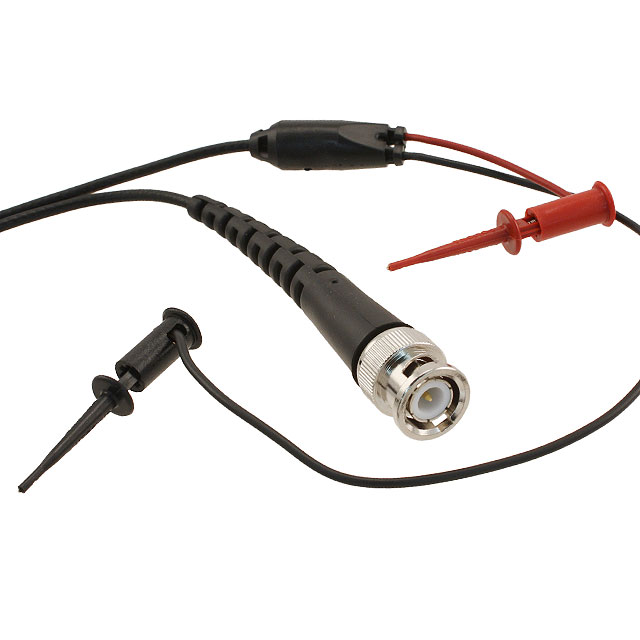

    Model 5304是一款高性能BNC连接器,带有应力释放设计,可直接连接到表面贴装(SMD)夹子测试探针。它特别适用于需要高可靠性的测试场合,如实验室和工业测试。Model 5304的主要功能是通过一体化设计将BNC连接器、测试探针和导线直接集成到一根电缆上,从而提供更高的机械强度和测试灵活性。

    2. 技术参数


    - 尺寸:所有尺寸单位为英寸(英制)和毫米(公制)。
    - 型号:Model 5304
    - 阻抗:50欧姆
    - 额定电压:150 VRMS/DC
    - 工作温度范围:最大50°C(+122°F)
    - 电流容量:5安培
    - 导线规格:22 AWG,外径0.164英寸(1.63毫米),颜色为黑色和红色。
    - 连接器材质:
    - BNC(公头):主体为黄铜,镍镀层;中心针为黄铜,金镀层。
    - 压力释放和模制断线处:PVC,黑色。
    - SMD抓取器:钳口为不锈钢,金镀层;弹簧为不锈钢;绝缘材料为尼龙6,颜色与电线相匹配。
    - 电缆:RG174/U,50欧姆名义阻抗,电容30.8 pF/英尺,直径0.100英寸(2.5毫米)。
    - 标准长度:24英寸(60.96厘米)、36英寸(91.44厘米),可根据需求定制。

    3. 产品特点和优势


    - 高强度设计:BNC连接器、抓取器和断线点直接模制在电缆上,提供了增强的机械强度。
    - 多功能测试:SMD抓取器能够灵活地连接多种类型的测试探针,提高了测试的多样性和便利性。
    - 耐用性:SMD抓取器采用了金镀不锈钢钳口,保证了长期使用的耐久性和低接触电阻。
    - 易于识别:不同颜色的导线有助于快速识别和连接。

    4. 应用案例和使用建议


    Model 5304非常适合用于复杂的电路测试和调试场景。例如,在研发阶段,可以使用它来方便地连接多块不同的电路板进行测试。此外,在生产线上,它可以快速连接各种组件以验证其功能。为了确保最佳效果,建议在安装时注意对齐导线和连接器,以避免任何可能影响信号传输质量的因素。

    5. 兼容性和支持


    Model 5304的BNC连接器和SMD抓取器具有广泛的兼容性,能够与市面上大多数标准测试设备配合使用。Pomona Electronics公司还提供了详尽的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - Q: 操作温度范围是什么?
    - A: 模型5304的最大操作温度为50°C(+122°F)。
    - Q: 连接器阻抗是多少?
    - A: 模型5304的阻抗为50欧姆。
    - Q: 是否可以定制长度?
    - A: 可以根据客户要求定制长度,但需单独报价。

    7. 总结和推荐


    总的来说,Model 5304凭借其坚固耐用的设计、良好的电气特性和多样的功能,成为了一款非常出色的产品。特别是在需要高可靠性和多功能测试的场合,其表现出色。对于那些寻找高质量BNC连接器并希望提升测试效率的用户来说,这款产品无疑是一个理想的选择。强烈推荐!

5304-K-24参数

参数
长*宽*高 609.6mm(长度)
零件状态 在售
包装方式 散装

5304-K-24厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

5304-K-24数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 其他工具 POMONA ELECTRONICS 5304-K-24 5304-K-24数据手册

5304-K-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.1487 ¥ 361.1548
5+ $ 41.0205 ¥ 343.3417
10+ $ 38.5064 ¥ 322.2987
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 361.15
