2249-Y-144

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 2249-Y-144-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 2249-Y-144

2249-Y-144概述

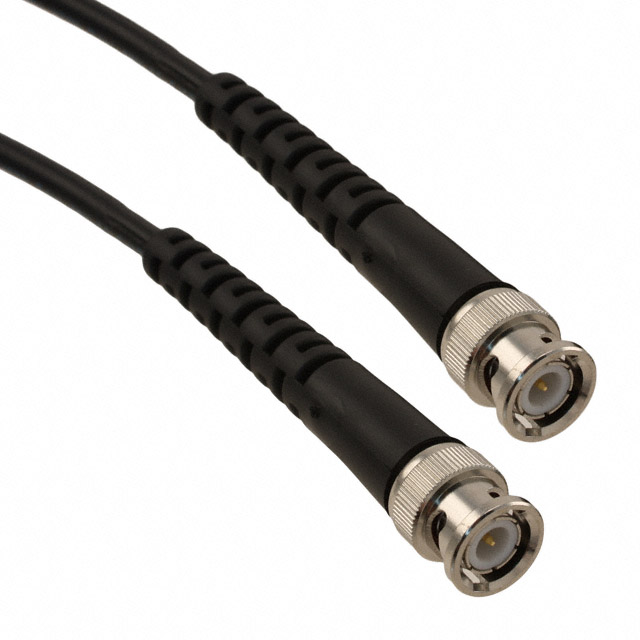

    Model 2249 Cable Assembly with BNC (M) on Each End

    产品简介


    Model 2249 是一款专为测试测量应用、RF传输系统及Thinnet局域网络设计的电缆组件。其两端均配备BNC (M) 接头,提供了多种型号以适应不同的应用场景:RG58C/U(50欧姆)、RG59B/U(75欧姆)、RG174/U(50欧姆)和RG223/U(双屏蔽50欧姆)。这些型号在阻抗、绝缘层材料、中心导体材质等方面有所差异,从而满足不同用户的需求。

    技术参数


    | 型号 | 电缆类型 | 阻抗 (Ω) | 每英尺电容 (pF) | 1 MHz时每100英尺功率损耗 (dB) | 中心导线规格 | 电线类型 | 绝缘材料 | 外护套材料 | 电缆直径 (英寸) | 屏蔽 | 温度范围 (℃) |
    |
    | C | RG58C/U | 50 | 32.2 | 0.44 | 20 AWG, 19X33 | TC | PE | PVCNC | 0.195 | TCB | -40 to +85 |
    | E | RG59B/U | 75 | 22.0 | 0.60 | 23 AWG | Solid | PE | PVCNC | 0.242 | BCB | -40 to +60 |
    | K | RG174/U | 50 | 30.8 | 1.90 | 26 AWG, 7X34 | BCCS | PE | PVC | 0.110 | TCB | -40 to +75 |
    | Y | RG223/U | 50 | 30.8 | 0.35 | 19 AWG | SPC | PE | PVCNC | 0.212 | SCB/SCB | -40 to +60 |

    产品特点和优势


    - 卓越的耐用性:电缆接头通过直接粘合到电缆外套的模制应力释放装置,确保了极高的强度和耐久性。
    - 长寿命和可靠性:采用PTFE绝缘材料和镍抗腐蚀外壳的BNC连接器提供了长寿命和可靠性。
    - 高信噪比:金镀中心触点保证了最清晰无干扰的信号传输。
    - 匹配阻抗:连接器与电缆的阻抗匹配确保了最佳信号完整性。

    应用案例和使用建议


    - 适用于测试测量应用:RG58C/U型特别适合于要求高精度的测试测量系统。
    - 视频和广播应用:RG59B/U型因其良好的抗干扰性能,适用于视频和广播领域。
    - 灵活安装:RG174/U型由于其较小的直径,非常适合在空间受限的环境中使用。
    - 抗干扰能力强:RG223/U型因其双屏蔽设计,在高电磁干扰环境下表现出色。

    兼容性和支持


    Model 2249电缆组件与其他标准BNC接头的设备具有良好的兼容性,可广泛应用于各种测试测量系统。如果您有任何技术疑问或需要进一步的支持,可以通过技术支持邮箱technicalsupport@pomonatest.com与我们联系。

    常见问题与解决方案


    - Q: 电缆组件是否可以手握操作?
    - A: 不可以。为符合CE标准,电缆组件不适用于手持设备,在30 Vac / 60 Vdc以上的电压下,应在非手持的控制环境中进行测试。
    - Q: 如何订购定制长度的产品?
    - A: 请提供具体需求并发送邮件至sales@pomonaelectronics.com,我们将根据您的需求进行生产。

    总结和推荐


    Model 2249 电缆组件凭借其优良的设计和高性能,是一款值得信赖的选择,适用于广泛的测试测量、视频和广播应用。其独特的结构设计和材料选择使得其在多个领域内具备竞争优势。如果您正在寻找一款可靠的电缆组件,Model 2249无疑是一个理想的选择。

2249-Y-144参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2249-Y-144厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

2249-Y-144数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 2249-Y-144 2249-Y-144数据手册

2249-Y-144封装设计

查看详情并下载
Symbol
Footprint
3D Model
