3316

产品分类:
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 501-2119-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS  3316

3316概述


    产品简介

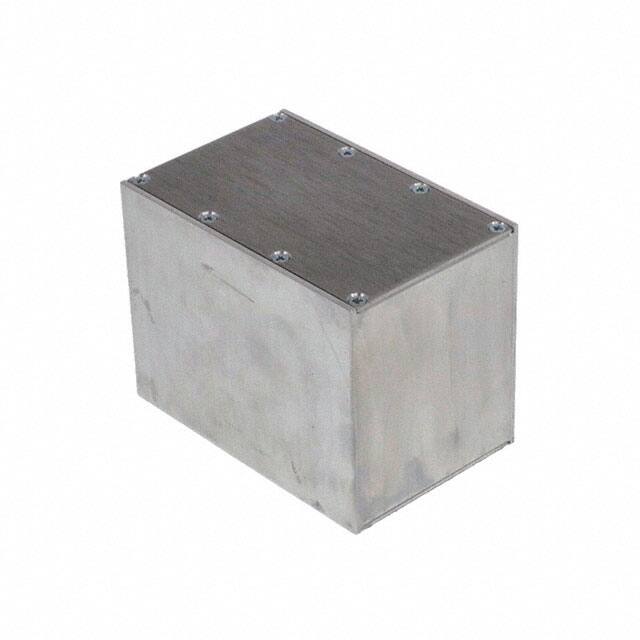

    Model 3316 是一款采用铝材制成的屏蔽盒,适用于需要高度电磁兼容性的场合。该屏蔽盒采用挤压成型的铝合金材料(合金 6063-T5),并配有两个厚度为 0.080 英寸的阳极氧化铝合金盖板(Alloy #1100-H14)。这款屏蔽盒主要用于保护内部电子元器件免受外部电磁干扰的影响,广泛应用于通讯设备、测试仪器和其他高可靠性电子系统中。

    技术参数


    - 尺寸:未提供具体尺寸数据,但所有尺寸均以英寸为单位。
    - 材料:
    - 屏蔽壳体:挤压成型的铝合金(合金 6063-T5)
    - 表面处理:无处理
    - 盖板:两个,厚度为 0.080 英寸,铝合金(Alloy #1100-H14),表面进行透明阳极氧化处理(符合 MIL-A-8625 规范)
    - 螺丝:16个,#4-40规格,长度为 0.25 英寸(6.35mm),平头设计(符合MS 35190-221标准),镀有透明的铱酸盐
    - 额定参数:
    - 工作温度范围:-55°C 至 +150°C (-67°F 至 +302°F)

    产品特点和优势


    - 材质选择:选用6063-T5铝合金,这种材料不仅具有良好的机械强度和耐腐蚀性,还具备良好的导热性,有助于散热。
    - 表面处理:铝合金盖板采用透明阳极氧化处理,增强了抗腐蚀能力和美观度。
    - 设计精良:产品采用平头螺丝固定,安装简便且坚固耐用,能够有效防止松动和振动导致的连接失效。
    - 优异的EMC性能:由于采用了屏蔽材料和优良的设计,Model 3316在确保信号完整性的同时提供了出色的电磁兼容性能。

    应用案例和使用建议


    Model 3316 多次被用于高端通讯设备和测试仪器中,其卓越的电磁屏蔽性能显著提升了系统的可靠性和稳定性。例如,在一个典型的无线通信设备项目中,Model 3316 就成功地解决了设备内部元件间的电磁干扰问题,从而保证了设备正常运行。为了更好地利用这款屏蔽盒的优势,建议在安装过程中遵循以下几点建议:
    - 确保各部件之间紧密接触,避免缝隙造成电磁泄露。
    - 注意散热通道的设计,以提高设备的整体散热效果。
    - 安装时仔细检查每个螺丝的紧固程度,确保安装牢固。

    兼容性和支持


    Model 3316 作为一款通用型屏蔽盒,能够与其他标准规格的电气组件兼容使用。制造商提供详尽的技术支持,包括安装指南、维护手册等资料,方便用户根据实际需求进行合理配置和使用。如有任何技术问题,可联系技术支持热线寻求帮助。

    常见问题与解决方案


    - 问题:屏蔽盒内部元件无法正常散热
    - 解决方案:确保屏蔽盒有足够的通风口,并通过合理的散热设计,如增加散热片或风扇,来提高散热效率。

    - 问题:螺丝固定不牢,出现松动现象
    - 解决方案:更换符合标准的螺丝,并在安装前进行适当的预紧处理。

    总结和推荐


    总的来说,Model 3316是一款性能优越、安装便捷的屏蔽盒。其独特的材料和设计特点使其成为多种应用场合的理想选择。我们强烈推荐这款产品给需要高可靠性和稳定性的电子工程师和设计师们。

3316参数

参数
长*宽*高 104.9mm*68.07mm*80.26mm
零件状态 在售
包装方式 散装

3316厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3316数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS POMONA ELECTRONICS 3316 3316数据手册

3316封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.3016 ¥ 546.4928
25+ $ 61.672 ¥ 516.1176
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 546.49
