2249-E-144

产品分类: 同轴线缆
厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 3127105
供应商: element14
标准整包数: 1
POMONA ELECTRONICS 同轴线缆 2249-E-144

2249-E-144概述

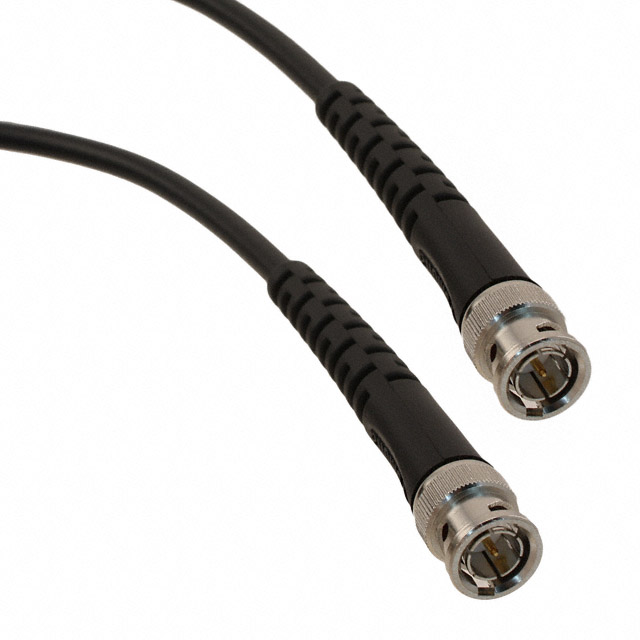

    Model 2249 Cable Assembly with BNC (M) on Each End

    1. 产品简介


    Model 2249是一款采用BNC(公头)接口连接的电缆组件,广泛应用于测试测量、射频传输系统以及局域网络(LAN)等领域。这款电缆组件提供多种不同的型号,每种型号都有其特定的应用场景和特点,适用于不同类型的设备和应用需求。

    2. 技术参数


    | 型号 | 阻抗 (Ω) | 每英尺电容 (PF) | 功率损耗 (dB/100ft @ 1MHz) | 绝缘材质 | 中心导体线径 (AWG) | 屏蔽材质 | 电缆直径 (英寸) | 工作温度范围 (°C) |
    |
    | 2249-C | 50 | 32.2 | 0.44 | 聚乙烯 (PE) | 20 | 裸铜编织 (BCB) | 0.195 | -40 to +85 |
    | 2249-E | 75 | 22.0 | 0.60 | 聚乙烯 (PE) | 23 | 固态铜 (Solid BCCS) | 0.242 | -40 to +60 |
    | 2249-K | 50 | 30.8 | 1.90 | 聚乙烯 (PE) | 26 | 7x裸铜丝 (BCCS) | 0.110 | -40 to +75 |
    | 2249-Y | 50 | 30.8 | 0.35 | 聚乙烯 (PE) | 19 | 实心铜 (Solid SPC) | 0.212 | -40 to +60 |

    3. 产品特点和优势


    - 增强耐用性:电缆组件采用了直接粘合到电缆护套上的成型应力消除装置,确保了出色的强度和耐用性。
    - 长寿命和可靠性:PTFE绝缘材料和镍耐腐蚀外壳在BNC接头上提供了长期的使用寿命和高可靠性。
    - 最佳的噪声抑制:金镀中心触点可以提供尽可能低的噪声干扰连接。
    - 阻抗匹配:连接器和电缆实现了阻抗匹配,确保信号传输质量。
    - 多种选择:提供不同型号的电缆,满足不同的应用场景需求。

    4. 应用案例和使用建议


    - 2249-C型号:适用于测试和测量设备,例如示波器、频谱仪和其他测量仪器。这种型号由于较低的功率损耗,适合于高频信号传输。
    - 2249-E型号:适用于广播、视频以及其他信号应用。这种型号具有良好的屏蔽效果,可有效减少信号干扰。
    - 2249-K型号:适用于小尺寸、灵活性要求高的场合,如低功率情况下的便携式设备。这种型号由于较小的直径,可以在紧凑空间内提供灵活的布线。
    - 2249-Y型号:适用于需要高性能屏蔽的应用。这种型号的双层屏蔽设计能够有效抵御外部干扰,确保信号传输的质量。

    5. 兼容性和支持


    Model 2249的BNC(公头)接口使其易于与各种设备兼容。制造商提供了详尽的技术支持服务,包括销售咨询和技术支持,用户可以通过官方联系方式获取进一步帮助。此外,厂商还提供定制长度服务,以满足特殊需求。

    6. 常见问题与解决方案


    1. 问题:电缆组件在高频传输时出现信号衰减?
    - 解决方案:检查是否使用的是正确型号的电缆组件。如果是2249-C或2249-Y型号,确认其较高的阻抗和较低的损耗有助于高频信号传输。
    2. 问题:设备无法正常识别电缆?
    - 解决方案:确保连接器正确安装且未损坏。如果问题持续存在,检查是否有其他硬件故障或错误配置。
    3. 问题:电缆弯曲后信号质量下降?
    - 解决方案:选择2249-K型号以获得更好的灵活性。对于频繁弯曲的情况,尽量避免反复弯曲同一位置。

    7. 总结和推荐


    Model 2249电缆组件凭借其出色的耐用性、长寿命和可靠性能,成为多种应用场景的理想选择。无论是测试测量、射频传输还是视频信号应用,Model 2249都能提供卓越的信号传输质量。考虑到其多种型号选择和良好的技术支持,我们强烈推荐使用Model 2249电缆组件。

2249-E-144参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2249-E-144厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

2249-E-144数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 同轴线缆 POMONA ELECTRONICS 2249-E-144 2249-E-144数据手册

2249-E-144封装设计

查看详情并下载
Symbol
Footprint
3D Model
