2900450

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 继电器底座, PLC-BPT24UC/ 1/ACT系列, DIN 导轨安装
供应商型号: 2900450-ND
供应商: Digi-Key
标准整包数: 1

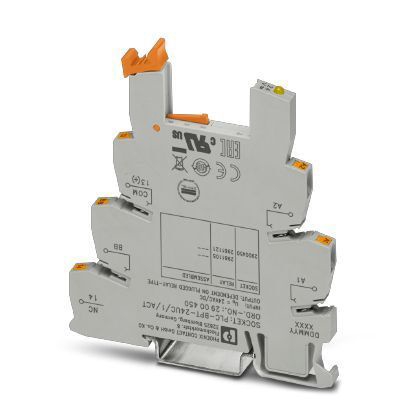

PHOENIX CONTACT 其他继电器 2900450

2900450概述

    PLC-BPT-24UC/1/ACT 继电器底座技术手册

    产品简介


    PLC-BPT-24UC/1/ACT 是一款专为输出功能设计的基本继电器底座,适用于耦合控制器和执行器(如电机、接触器、阀门等)。此继电器底座采用免螺丝连接方式,具有较高的安装便捷性和可靠性。它无需继电器或固态继电器即可实现电气隔离功能,可以安装在宽度为35毫米的DIN导轨上,且带有负载返回线连接。

    技术参数


    - 尺寸: 宽度为6.2毫米,高度为80毫米,深度为94毫米。
    - 环境条件:
    - 工作温度范围:-20°C至+60°C。
    - 存储及运输温度范围:-40°C至+85°C。
    - 输入数据:
    - 额定控制电路供电电压:24 V AC/DC。
    - 电压范围:0.8倍到1.2倍的额定电压。
    - 输出数据:
    - 兼容组件:微型继电器、微型光电耦合器等。
    - 接触材料:银锡合金(AgSnO),部分型号还具有硬金镀层。
    - 最大切换电压:250 V AC/DC(某些型号为30 V AC)。
    - 最小切换电流:10 mA(24 V时)。

    产品特点和优势


    - 高可靠性: 可承受-20°C至+60°C的工作温度范围。
    - 多功能接口: 适配多种继电器和光电耦合器,方便灵活应用。
    - 便捷安装: 使用免螺丝连接方式,简化安装过程。
    - 环境适应性强: 具有良好的抗干扰能力,适用于工业环境。

    应用案例和使用建议


    - 应用场景:
    - 用于控制电机、接触器和阀门等执行器的开关操作。
    - 在自动化控制系统中作为信号隔离和转换的关键部件。
    - 使用建议:
    - 确保输入电压稳定在24 V AC/DC范围内,避免因电压波动导致的损坏。
    - 选择合适的接线端子和配件,以确保电路的安全性和可靠性。
    - 在高温环境下使用时,需注意散热,避免过热引发故障。

    兼容性和支持


    - 兼容性:
    - 可与多种微型继电器和光电耦合器兼容。
    - 支持通过DIN导轨进行快速安装。
    - 支持和维护:
    - 凭借完善的制造商服务和技术支持网络,提供可靠的售后服务。

    常见问题与解决方案


    1. 问题: 输入电压不稳定,导致设备频繁重启。
    - 解决方法: 使用稳压电源,并检查接线是否有松动。
    2. 问题: 设备无法正常启动。
    - 解决方法: 检查所有接线是否正确连接,并确认所使用的继电器或光电耦合器是否与产品兼容。
    3. 问题: 输出端发生短路。
    - 解决方法: 检查负载连接是否正常,更换相应的保险丝或断路器。

    总结和推荐


    PLC-BPT-24UC/1/ACT 继电器底座凭借其广泛的工作温度范围、高可靠性和便捷的安装方式,在工业自动化控制领域具有明显的优势。经过严格的测试和验证,这款产品表现出色,能够满足大多数应用场景的需求。如果您需要一个高效稳定的继电器底座,这款产品将是一个非常不错的选择。

2900450参数

参数
继电器类型 -
开关功能 -
长*宽*高 80mm*6.2mm*80mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2900450厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900450数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2900450 2900450数据手册

2900450封装设计

查看详情并下载
Symbol
Footprint
3D Model
