2903702

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,单个继电器,REL-PR3-24DC/3X21,Phoenix Contact 功率继电器, REL-PR3- 24DC/3X21系列, 24V 直流线圈电压, 切换电流16A, 3 刀双掷
供应商型号: PYA-2903702
供应商: 海外现货
标准整包数: 1

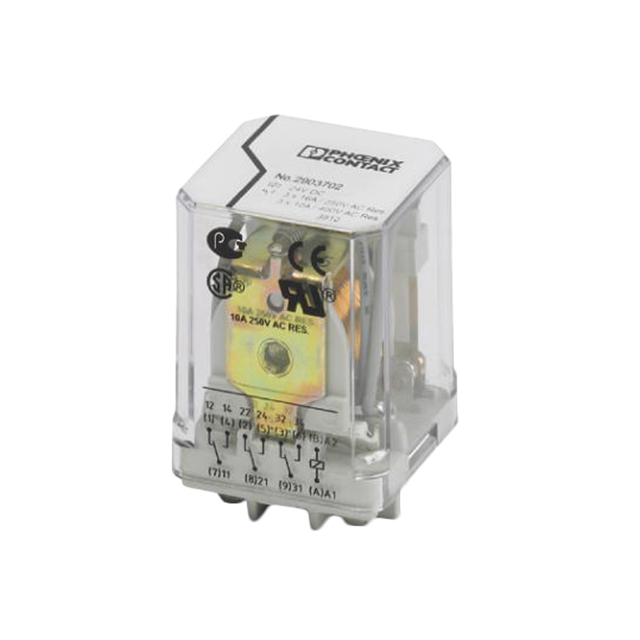

PHOENIX CONTACT 其他继电器 2903702

2903702概述

    # REL-PR3-24DC/3X21 高功率继电器技术手册

    产品简介


    基本描述
    单个高功率继电器,型号为REL-PR3-24DC/3X21,适用于各类工业应用。该继电器配备了3个转换触点,采用24V直流电驱动,特别适合需要大电流和高压切换的应用场景。
    主要功能
    - 用于开关和控制高电流和高电压电路。
    - 可以进行电气隔离,确保安全操作。
    - 提供可靠的切换和长时间稳定运行。
    应用领域
    - 工业自动化设备
    - 电机控制
    - 设备保护系统
    - 电力输送系统

    技术参数


    | 参数 | 规格 |

    | 输入电压 | 24 V DC |
    | 典型输入电流 | 56 mA |
    | 典型响应时间 | 20 ms |
    | 典型释放时间 | 15 ms |
    | 线圈电阻 | 430 Ω ±10 % |
    | 功率消耗(额定条件) | 1.34 W |
    | 转换触点类型 | 3个转换触点 |
    | 触点材料 | AgNi |
    | 最大切换电压(交流/直流) | 440 V AC / 250 V DC |
    | 最小切换电压 | 10 V (24 mA时) |
    | 最小切换电流 | 10 mA (24 V时) |
    | 最大浪涌电流 | 50 A (20 ms, 常开触点) |
    | 最大持续电流 | 16 A |
    | 额定绝缘电压 | 250 V AC |
    | 额定冲击电压 | 4 kV |
    | 绝缘等级 | 基本绝缘 |
    | 额定频率 | 50 Hz |
    | 测试电压 | 2.5 kV rms (1 min) |

    产品特点和优势


    独特功能
    - 配备3个转换触点,可以实现更复杂的电路切换需求。
    - 采用AgNi触点材料,具有出色的导电性能和耐用性。
    - 操作频率高,可满足工业应用对可靠性的要求。
    市场竞争力
    - 适用于高电流和高电压场合,广泛应用于工业自动化领域。
    - 拥有广泛的认证,包括UL、CSA和EAC等,确保其在全球范围内的合规性。
    - 提供较长的使用寿命和稳定的性能,提高了系统的可靠性。

    应用案例和使用建议


    使用场景
    - 控制电机启动和停止。
    - 保护电路免受过载或短路的影响。
    - 实现不同设备之间的信号传递和逻辑控制。
    使用建议
    - 在安装前,确认设备的电源参数符合继电器的技术参数。
    - 定期检查继电器的工作状态,确保其正常运行。
    - 在高电流和高电压环境下使用时,注意散热,避免温度过高导致故障。

    兼容性和支持


    兼容性
    - 可以与RIF-4-BPT/3X21和RIF-4-BSC/3X21等基座模块配合使用,提供灵活的连接方式。
    - 适用标准:IEC 60664,IEC 61810,UL 508等。
    支持和维护
    - 供应商提供详细的用户手册和技术支持服务。
    - 用户可以通过官方网站获取更多资料和更新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器频繁跳闸 | 检查负载是否超过继电器的最大切换能力。 |
    | 继电器响应时间慢 | 检查电源电压是否稳定,确保输入电压符合技术参数。 |
    | 继电器温度过高 | 检查散热措施是否到位,适当增加散热片或改进通风设计。 |

    总结和推荐


    综合评估
    REL-PR3-24DC/3X21是一款高性能的高功率继电器,具有广泛的应用领域和优良的市场竞争力。它在设计上考虑到了耐用性和稳定性,提供了高效的电气性能,能够满足大部分工业应用场景的需求。
    推荐结论
    该产品因其优秀的性能和广泛的适用性,在工业自动化领域表现出色。我们强烈推荐用户选择此款继电器来实现高效可靠的电气控制。

2903702参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 36.1mm*38.6mm*36.1mm
安装方式 支架安装,通孔安装
零件状态 在售

2903702厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903702数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2903702 2903702数据手册

2903702封装设计

查看详情并下载
Symbol
Footprint
3D Model
