3240546

产品分类: 端子 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆接线环,C-BCSI6/10X2,8,
供应商型号: 651-3240546
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 配件 3240546

3240546概述


    产品简介

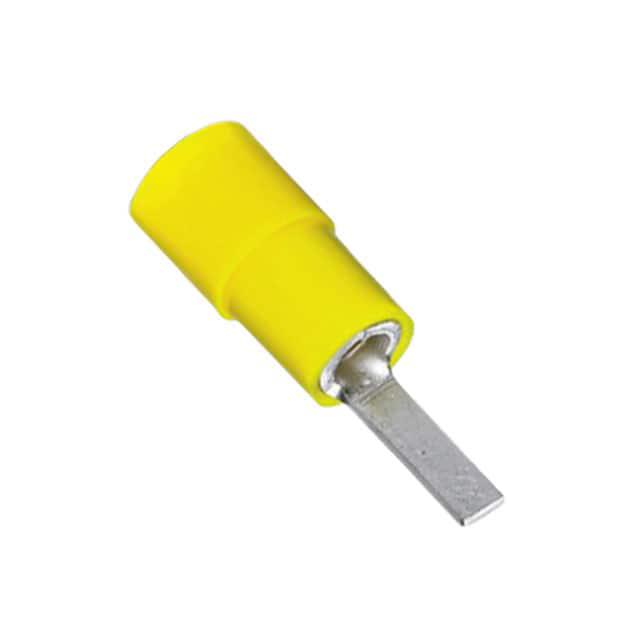

    C-BCSI 6/10X2.8 - 3240546电缆端子
    本文介绍的产品是一款适用于电线连接的扁平针式电缆端子,型号为C-BCSI 6/10X2.8 - 3240546。它主要用于工业控制、电气设备及自动化系统等领域,能有效实现导线与接线端子之间的安全可靠连接。其设计适用于导线截面面积为4-6平方毫米的场合。

    技术参数


    - 尺寸参数:长度(b) = 24mm;宽度(a) = 2.8mm;接触范围长度 = 10mm;绝缘套长度(c) = 14mm;绝缘套内径(d) = 6.6mm;材料厚度(g) = 1mm
    - 电气参数:针直径 = 24 x 2.8mm;最大永久温度 = 105°C;最高连续温度 = 105°C;短期温度可达120°C
    - 颜色:黄色
    - 剥线长度:9mm
    - 材料:铜(CU)
    - 环保标准:无卤素
    - 认证:符合eCl@ss 8.0 (27400204)、ETIM 5.0 (EC001052)、UNSPSC 6.01 (27113201)、UNSPSC 7.0901 (27121703)等标准

    产品特点和优势


    该电缆端子的主要优点包括:
    - 高可靠性:采用硬焊工艺和CRIMPFOX RCI...压线钳,保证最大的导体抗拉强度。
    - 便捷的安装:利用"EASY ENTRY"设计,便于导线插入,确保可靠的连接。
    - 环保材料:无卤素,确保在使用过程中的环保和安全性。
    - 耐高温性能:可承受高达120°C的短时温度,具有优异的耐温性能。

    应用案例和使用建议


    应用案例
    C-BCSI 6/10X2.8 - 3240546电缆端子适用于工业控制和自动化系统的电线连接。例如,在自动化设备中连接传感器信号线,或者用于电力系统中的配电箱接线。
    使用建议
    - 在安装过程中,确保导线的剥线长度为9mm,以确保最佳的接触效果。
    - 使用CRIMPFOX RCI...压线钳进行压接,以达到最大的抗拉强度。
    - 确保环境温度不超过额定值,以避免因过热导致的电气故障。

    兼容性和支持


    - 兼容性:该电缆端子能够与各种标准的压线钳配合使用,特别是CRIMPFOX RCI...系列。
    - 支持和服务:提供相关的用户文档和技术支持,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:导线不易插入。
    - 解决方案:检查"EASY ENTRY"设计是否正确操作,确保导线能够顺利进入。
    2. 问题:连接不稳定。
    - 解决方案:确认导线剥线长度是否正确,以及是否使用了适当的压线工具。
    3. 问题:无法承受预期的温度。
    - 解决方案:检查环境温度是否超出额定范围,选择适合更高温度范围的产品。

    总结和推荐


    总结:C-BCSI 6/10X2.8 - 3240546电缆端子是一款高度可靠且耐用的产品,特别适用于工业控制和自动化系统中的导线连接。其独特的"EASY ENTRY"设计使得安装更加方便快捷,同时其卓越的电气特性和耐高温性能使其成为理想的选择。
    推荐:强烈推荐该产品给需要进行高效导线连接的工程和项目。无论是对于新建系统还是现有系统的升级改造,这款电缆端子都能提供卓越的性能和稳定性。

3240546参数

参数
零件状态 在售
包装方式 散装

3240546厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240546数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 配件 PHOENIX CONTACT 3240546 3240546数据手册

3240546封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.6716 ¥ 5.675
50+ $ 0.6237 ¥ 5.2703
100+ $ 0.583 ¥ 4.9264
300+ $ 0.527 ¥ 4.4535
500+ $ 0.4871 ¥ 4.1158
1000+ $ 0.4644 ¥ 3.9242
库存: 96
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
