1422348

产品分类: 端子 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆穿孔板,MC-25-MULTI-65-PV-LG,
供应商型号: 277-16366-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 配件 1422348

1422348概述

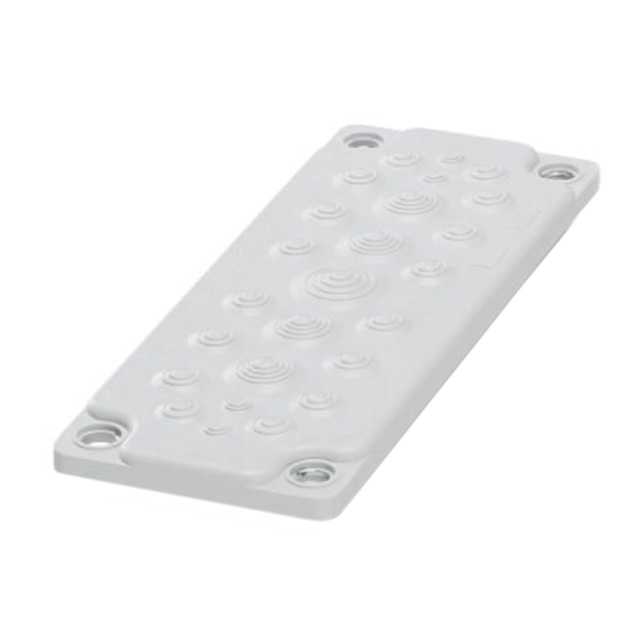

    Cable Feed-Through Plates MC-25-MULTI-65-PV-LG 技术手册解析

    1. 产品简介


    MC-25-MULTI-65-PV-LG 是一款由 Phoenix Contact 提供的电缆穿墙板,专为需要高效电缆管理和保护的应用场景设计。该产品广泛应用于工业控制、光伏系统、风力发电等领域,是保障电缆穿墙布线整齐、安全的重要组件。
    - 产品类型:电缆穿墙板
    - 主要功能:实现电缆的多点高效穿墙布线,提供防水防尘保护,同时增强电缆的抗拉强度。
    - 应用领域:适用于工业自动化、光伏发电、风能发电等户外及恶劣环境场合。

    2. 技术参数


    以下是 MC-25-MULTI-65-PV-LG 的详细技术规格:
    | 参数名称 | 具体数值 |

    | 导线数量 | 25根 |
    | 外部电缆直径范围 | 4×(5–7 mm),4×(8–12 mm),12×(10–14 mm),4×(14–20 mm),1×(20–26 mm) |
    | 尺寸 | 长度:222 mm;宽度:92 mm;高度:14 mm |
    | 孔距 | 水平方向:62 mm;垂直方向:193 mm |
    | 工作温度范围 | -40°C 至 100°C |
    | 防护等级 | IP65(最小壁厚≥2.5 mm) |
    | 安装螺丝扭矩 | 1.5–2.0 Nm |
    | 材料 | TPE-SEBS (热塑性弹性体) |
    | 火焰阻燃等级 | UL 94 V0 |

    3. 产品特点和优势


    - 多功能性:支持多达 25 根电缆的穿墙布线,满足复杂布线需求。
    - 高强度材料:采用 TPE-SEBS 和镀锌钢板,确保产品具有优异的机械强度和耐腐蚀性。
    - 高效防护:达到 IP65 防护等级,可有效防止灰尘和水侵入。
    - 安装便捷:配备安装螺丝,操作简单且易于拆卸,适合各种复杂安装环境。
    - 环保合规:符合 China RoHS 标准,无有害物质超标,实现绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化领域中用于多个传感器信号传输。
    - 光伏系统中实现多根电缆集中穿墙布线,同时提供可靠的密封保护。
    使用建议:
    1. 在安装前,请务必确认孔径是否与实际电缆尺寸匹配。
    2. 安装时按照说明书使用正确的扭矩(1.5–2.0 Nm),以确保密封效果。
    3. 在高湿度或高温环境中,定期检查穿墙板的密封性能,必要时更换老化部件。

    5. 兼容性和支持


    - 兼容性:适用于大多数工业控制柜、配电箱等设备。
    - 支持服务:Phoenix Contact 提供详尽的用户手册和技术支持,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现漏水现象 | 确保所有连接处密封良好,使用硅胶密封条加强防水。 |
    | 电缆无法顺畅穿过 | 检查电缆外径是否超出产品支持范围,更换合适尺寸的电缆。 |
    | 扭矩过大导致螺钉滑丝 | 使用正确规格的安装工具,避免过紧操作。 |

    7. 总结和推荐


    综合评估:
    MC-25-MULTI-65-PV-LG 凭借其出色的耐用性、高效防护和灵活适用性,在工业和能源领域的电缆布线中表现出色。其 IP65 防护等级和宽广的温度适应范围使其成为恶劣环境的理想选择。
    推荐意见:
    此款电缆穿墙板非常适合需要高可靠性和复杂布线需求的项目,强烈推荐用于工业自动化、光伏系统及风力发电场景中。
    结论:
    推荐使用!

1422348参数

参数
零件状态 在售

1422348厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1422348数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 配件 PHOENIX CONTACT 1422348 1422348数据手册
