1374029

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: TS-1374029
供应商: 海外现货
标准整包数: 280

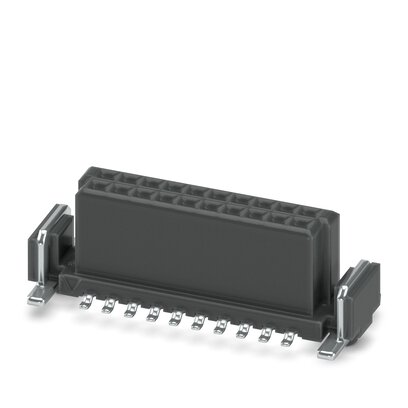

PHOENIX CONTACT 矩形连接器 - 针座 - 插座/母插口 1374029

1374029概述


    产品简介


    这款SMD(表面贴装技术)母连接器是专为高速数据传输而设计的电子元器件。它的主要功能包括支持高达28 Gbps的数据传输速率,确保信号的稳定传输,并且能够灵活应用于板对板和线对板连接器中。其广泛的电流支持能力和高抗振动能力使其适用于多种应用场景,包括工业自动化、通信设备、消费电子产品等。

    技术参数


    - 产品类型:SMD母连接器
    - 主要参数:
    - 额定电流:2.2 A
    - 测试电压:840 V AC
    - 位置数:20个
    - 节距:1.27 mm
    - 色彩:黑色
    - 接触面材质:金(Au)
    - 连接类型:插座
    - 安装方式:SMD焊接
    - 电气特性:
    - 额定电流:2.2 A(符合IEC 60512-5-2:2002-02标准,20℃时)
    - 接触电阻:10 mΩ
    - 测试电压:840 V AC(符合IEC 60512-4-1:2003标准)
    - 安装和处理:
    - 安装类型:SMD焊接
    - 焊接工艺:回流焊接
    - 防潮等级:MSL 1级
    - 工作温度范围:操作温度-55°C至125°C;存储/运输温度-40°C至70°C

    产品特点和优势


    1. 高速数据传输:最大支持28 Gbps的数据传输速率,满足现代设备对于高速通信的需求。
    2. 高可靠性:采用金(Au)涂层接触面,保证长期稳定的信号传输和高达2.3 A的电流承载能力。
    3. 灵活性:支持6至100位连接,使得在不同的应用场景下具有更大的设计灵活性。
    4. 易用性:提供客户定制化仿真工具,便于设计工程师进行开发,同时提供免费样品服务。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化控制系统、通讯设备、消费电子产品等领域。例如,在工业自动化系统中,它可以用于连接控制面板与传感器,保证数据传输的高效与稳定性。
    使用建议
    - 安装注意事项:请严格按照制造商的指导书进行安装,避免过度加热或物理损伤导致接触不良。
    - 环境适应性:考虑使用环境的湿度和温度变化,选择适当的防护措施。
    - 热管理:鉴于连接器在高电流环境下工作可能产生热量,建议采取散热措施以保持良好性能。

    兼容性和支持


    - 兼容性:这款连接器与其他标准化的SMD母连接器兼容,可以与现有的设备无缝对接。
    - 支持:厂商提供MCAD/ECAD数据和技术支持,帮助用户进行产品设计与集成。同时提供详尽的技术文档和售后服务。

    常见问题与解决方案


    1. 问题:连接器过热。
    - 解决方法:检查电路负载是否超出额定值,确保正确的散热措施到位。

    2. 问题:信号传输不稳定。
    - 解决方法:确认接触点是否清洁无损,尝试重新焊接或更换连接器。

    总结和推荐


    综上所述,这款SMD母连接器以其出色的高速数据传输能力、强大的环境适应性以及丰富的应用经验,成为众多应用场合的理想选择。其卓越的性能与设计灵活度使其在市场上具备强大的竞争力。强烈推荐在需要高可靠性和高性能数据传输的应用中使用此款产品。

1374029参数

参数
排数 -
防护等级 -
针脚数 -
间距-配接 -
类型 -
额定电流 -
颜色 -
触头镀层 - 配接 -
触头镀层厚度 - 配接 -
包装方式 卷带包装

1374029厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1374029数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 针座 - 插座/母插口 PHOENIX CONTACT 1374029 1374029数据手册

1374029封装设计

查看详情并下载
Symbol
Footprint
3D Model
