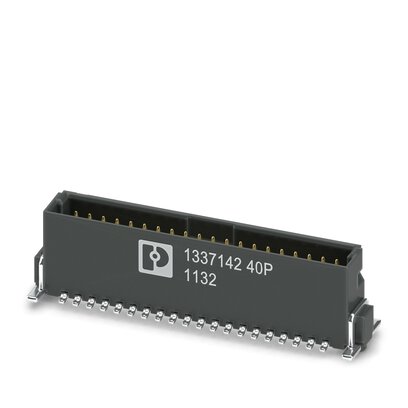

PHOENIX CONTACT  1337142

1337142概述

    SMD Male Connector:新一代高可靠性高速连接器

    产品简介


    SMD Male Connector(SMD公头连接器)是为现代高速数据传输设计的高端电子元器件,广泛应用于通讯、数据中心、工业自动化等领域。该连接器具有高可靠性和高性能的特点,能够满足各种复杂应用环境的需求。

    技术参数


    - 基本规格:
    - 型号:FR 1,27/40-MV 3,25
    - 类型:SMD公头连接器
    - 针位数:40
    - 跨距:1.27 mm
    - 尺寸:宽 30.49 mm × 高 9 mm × 长 7.2 mm(安装高度 8.25 mm)
    - 接触电阻:10 mΩ
    - 额定电流:2.2 A(IEC 60512-5-2:2002-02)
    - 电气特性:
    - 测试电压:840 V AC(IEC 60512-4-1:2003)
    - 绝缘阻抗:≥ 5 GΩ(相邻位置)
    - 空气间隙和爬电距离:最小值 0.56 mm(绝缘材料组 IIIb)
    - 最大接触温度:+125 °C
    - 工作温度范围:-55 °C 至 +125 °C(操作),-40 °C 至 +70 °C(存储/运输)
    - 机械特性:
    - 安装方式:SMD焊接
    - 振动测试:频率 10 - 2000 - 10 Hz,加速度 200 m/s²(58 Hz 至 2000 Hz)
    - 冲击测试:半正弦波脉冲,加速度 490 m/s²
    - 使用寿命:插入/拔出循环次数可达 500 次

    产品特点和优势


    - 高速数据传输:支持高达 28 Gbps 的高速数据传输,使用市场上普遍接受的标准。
    - 可扩展性:适用于6到100个针位的板对板和线对板连接器,提供更大的灵活性。
    - 设计便利:提供客户特定的模拟仿真以确保数据完整性,节省开发时间。
    - 高稳定性:采用金镀层接触点,保证长期稳定的信号传输和电流承载能力。
    - 专业支持:提供MCAD/ECAD 数据和免费样品服务,支持设备开发。

    应用案例和使用建议


    - 应用场景:该连接器常用于数据中心、服务器系统、工业控制系统和通信设备等高速数据传输系统中。
    - 使用建议:在进行焊接时,需严格按照再流焊工艺(Reflow Soldering)进行,避免过度加热导致损坏。此外,在组装过程中应注意环境温度(-5 °C 至 100 °C)和相对湿度(30% 至 70%),确保装配的可靠性和稳定性。

    兼容性和支持


    - 兼容性:该连接器适用于广泛的板对板和线对板连接场景,可以与其他标准尺寸的SMD连接器兼容。
    - 厂商支持:厂商提供全面的技术支持,包括MCAD/ECAD 数据、免费样品以及客户定制化的设计支持服务。

    常见问题与解决方案


    - 问题1:如何确保正确的焊接温度?
    - 解决方案:严格按照供应商提供的再流焊工艺进行,确保焊接温度在规定范围内(一般为260°C)。

    - 问题2:接触电阻过高怎么办?
    - 解决方案:检查焊接是否完全,接触点是否有氧化或脏污。清洁并重新焊接,或更换连接器以恢复接触性能。

    总结和推荐


    这款SMD Male Connector凭借其高速数据传输能力和高可靠性,非常适合于要求严格的高速数据传输应用场景。在选择连接器时,其良好的电气性能和广泛的适用范围使其成为市场的理想选择。因此,强烈推荐使用这款产品,尤其是在高速数据传输系统中。

1337142参数

参数
安装方式 贴片安装
包装方式 卷带包装

1337142厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1337142数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 1337142 1337142数据手册

1337142封装设计

查看详情并下载
Symbol
Footprint
3D Model
