2900323

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PLC-RPT-110UC/21AU/RW,继电器模块,Phoenix Contact 菲尼克斯 接口继电器, PLC-RPT-110UC/21AU/RW系列, 线圈电压 60V 直流, 触点配置 1PDT, DIN 导轨
供应商型号: Q-2900323
供应商: 期货订购
标准整包数: 10

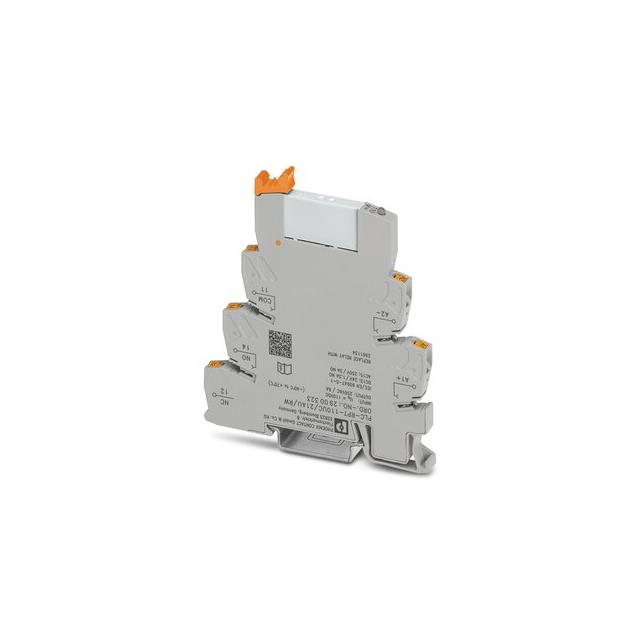

PHOENIX CONTACT 其他继电器 2900323

2900323概述

    PLC-RPT-110UC/21AU/RW 继电器模块技术手册

    产品简介


    产品名称:PLC-RPT-110UC/21AU/RW 继电器模块
    主要功能:作为铁路应用中的PLC接口,由带有Push-in连接的基础终端块和插件式微型继电器组成。该继电器具有多层金触点,支持0.7至1.25倍额定电压输入(1.4倍额定电压短期)。
    应用领域:广泛应用于铁路信号控制系统、工业自动化系统等领域,具备安全隔离和抗振动冲击能力。

    技术参数


    - 尺寸:宽度 6.2 mm,高度 80 mm,深度 94 mm
    - 工作电压:额定输入电压为110 V DC,输入电压范围为0.7到1.25倍额定电压(1.4倍额定电压短期)
    - 响应时间:典型响应时间为4 ms,释放时间为4 ms
    - 防护等级:IP20(继电器基座)
    - 温度范围:操作温度范围为-40°C 到 +70°C(存储/运输温度范围为-40°C 到 +85°C)
    - 接触材料:AgSnO,镀硬金
    - 切换容量:最大开关电压为30 V AC/36 V DC,最小开关电压为100 mV(在10 mA时),最大冲击电流为50 mA
    - 隔离:符合DIN EN 50178标准的安全隔离

    产品特点和优势


    - 宽范围电子控制:可提供广泛的操作电压,确保继电器在各种条件下稳定运行。
    - 安全隔离:符合DIN EN 50178标准的安全隔离,防止电弧和火花引起的危险。
    - 高抗振性:符合EN 50155标准,能够在严苛的环境中可靠工作。
    - 高可靠性:多次电气寿命测试可达约2 x 10^7次循环,保证长期稳定性。

    应用案例和使用建议


    应用案例:
    - 铁路信号控制系统:用于轨道信号控制,如道岔控制系统。
    - 工业自动化系统:适用于需要高可靠性、耐环境的场合,如工厂自动化生产线。
    使用建议:
    - 确保所有接线牢固,避免接触不良。
    - 在更换或维修过程中,注意静电保护。
    - 使用匹配的配件,如合适的DIN导轨和端子标记,以提高系统的整体可靠性。

    兼容性和支持


    - 兼容性:与凤凰接触的其他铁路专用产品配套使用。
    - 支持:制造商提供详尽的技术文档和支持服务,涵盖安装、调试、维护等各个环节。

    常见问题与解决方案


    - 问题1:继电器无法正常吸合
    解决办法:检查电源电压是否在正常范围内,确认接线无误。
    - 问题2:继电器触点磨损严重
    解决办法:更换新的继电器,检查负载电流是否超载。

    总结和推荐


    综合评估:
    - 主要优点:高度可靠的继电器设计,结合广泛的输入电压范围和优良的电气性能,使其成为铁路应用的理想选择。
    - 适用性:特别适用于对环境适应性要求较高的场合,如铁路信号控制系统。
    - 推荐:鉴于其卓越的性能和广泛应用领域,我们强烈推荐在相关项目中使用这款继电器模块。
    通过上述技术手册的内容分析,可以得出这款继电器模块在铁路及工业自动化领域具有极高的实用价值,是一款值得信赖的产品。

2900323参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 80mm*6.2mm*80mm
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2900323厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900323数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2900323 2900323数据手册

2900323封装设计

查看详情并下载
Symbol
Footprint
3D Model
