1991794

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 FFKDSA1/V-3.81-10系列, 10路, 3.81mm节距, 通孔, 弹簧笼端接, 绿色
供应商型号: 8553164
供应商: 海外现货
标准整包数: 50

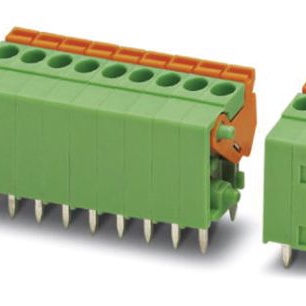

PHOENIX CONTACT 端子 - PC 引脚/单接线柱连接器 1991794

1991794概述

    # PCB Terminal Block FFKDSA1/V-3,81-10 技术手册解析

    产品简介


    基本介绍
    本文档详细介绍的是菲尼克斯电气(Phoenix Contact)的PCB终端块——型号为FFKDSA1/V-3,81-10。这款终端块专用于印刷电路板连接,具备高效可靠的电气连接能力,适用于多种工业应用场合。产品通过弹簧夹式连接方式,支持12A的最大额定电流和160V的额定电压,可以实现快速便捷的电路连接。
    主要功能
    1. 高效的弹簧夹式连接方式,提供稳定可靠的电气接触。
    2. 适用于多种工业应用场合,如自动化控制、电力分配等领域。
    3. 绿色外壳,直观辨识。
    应用领域
    广泛应用于自动化控制系统、机械设备、电力系统等多个工业领域。

    技术参数


    以下为该PCB终端块的技术规格和性能参数:
    | 参数 | 详情 |

    | 额定电流 (IN) | 12 A |
    | 额定电压 (UN) | 160 V |
    | 引脚间距 (Pitch) | 3.81 mm |
    | 连接方式 | 弹簧夹式连接 |
    | 接线方向 | 90° |
    | 外形尺寸 | 长度:12.7 mm |
    宽度:34.29 mm |
    针直径:0.5 mm x 1 mm |
    | 连接导线尺寸 | AWG 26-18 |
    | 脱皮长度 | 10 mm |
    | 芯线横截面积 | 1 mm² |
    | 冲击电压等级 | III/3 - 2.5 kV, III/2 - 2.5 kV, II/2 - 2.5 kV |

    产品特点和优势


    独特功能和优势
    - 高可靠性:采用弹簧夹式连接方式,保证长期使用的稳定性与可靠性。
    - 通用性强:标准的引脚间距和兼容的导线尺寸使得它在多个应用中表现优异。
    - 便于安装:90°的接线方向设计便于紧凑空间的布线。
    - 耐用材料:绿色的塑料外壳耐久且易于识别。

    应用案例和使用建议


    实际应用场景
    FFKDSA1/V-3,81-10终端块可广泛应用于自动化控制设备的布线系统中,尤其适用于工业机器人的动力分配、传感器信号传输等方面。
    使用建议
    - 在安装过程中确保导线插入到位并锁定,避免松动导致连接不良。
    - 在高温或高湿度环境中使用时,注意保持良好的通风以延长使用寿命。

    兼容性和支持


    兼容性
    - 该终端块可与不同品牌及规格的其他PCB组件兼容,具体需参考相关的电气图纸和规范要求。
    支持信息
    菲尼克斯电气提供了详细的技术文档和支持服务,包括用户手册、安装指南和技术咨询服务,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线不能牢固固定 | 检查是否有异物阻碍或者导线未完全插入 |
    | 长期使用后接触不良 | 清理弹簧夹上的污垢,确保接触面清洁 |
    | 设备过热 | 检查电流负载是否超过额定值,必要时增加散热措施|

    总结和推荐


    综合评估
    菲尼克斯电气的FFKDSA1/V-3,81-10 PCB终端块凭借其高可靠性的弹簧夹式连接方式、适用广泛的连接规格以及便于安装的设计,使其成为众多工业应用场合的理想选择。
    是否推荐
    综上所述,对于需要稳定、可靠、易于安装的电路连接需求,推荐选用菲尼克斯电气的FFKDSA1/V-3,81-10 PCB终端块。

1991794参数

参数
长*宽*高 12.7mm(长度)*17.1mm(高度)
安装方式 通孔安装

1991794厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1991794数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - PC 引脚/单接线柱连接器 PHOENIX CONTACT 1991794 1991794数据手册

1991794封装设计

查看详情并下载
Symbol
Footprint
3D Model
