0717351

厂牌: PHOENIX CONTACT

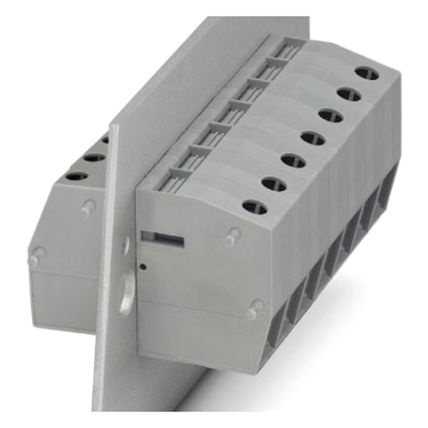

产品描述: Phoenix Contact 直通式接线端子 HDFK 25/Z系列, 2路, 螺钉端接, 灰色
供应商型号: Q-0717351
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - PC 引脚/单接线柱连接器 0717351

0717351概述

    HDFK 25/Z 面板穿板端子块技术手册

    1. 产品简介


    HDFK 25/Z 是一款高性能面板穿板端子块,主要用于连接电力系统中的电缆导线。其设计适用于需要高电流传输的应用场合,特别适合于工业自动化、建筑电气系统及铁路运输等领域。HDFK 25/Z 可以实现可靠且安全的连接,通过螺丝紧固方式提供稳定的电连接,确保设备的正常运行。

    2. 技术参数


    - 负载电流: 最大可承受 125A 负载电流,适配 6 mm² 至 35 mm² 固体导线或 10 mm² 至 25 mm² 复绞导线。
    - 额定电压: 额定电压为 500V,峰值耐压达到 6kV,确保在高电压环境下稳定工作。
    - 绝缘材料: 采用PA(聚酰胺)材料,阻燃等级达到 UL 94 V0,符合严格的安全标准。
    - 颜色: 灰色,便于识别和安装。
    - 宽度: 15.1mm,长度为 68.5mm,适配多种面板尺寸。
    - 螺纹规格: 内置 M5 螺纹,拧紧扭矩范围为 4Nm 至 4.5Nm。
    - 污染等级: 适应污染等级 3 的环境条件,可用于灰尘较多的工业环境中。

    3. 产品特点和优势


    - 可靠性高: HDFK 25/Z 设计满足 IEC 60947-7-1 标准,确保在高电流和高电压下的稳定表现。
    - 安装简便: 通过螺丝紧固方式进行连接,简化安装过程,提高工作效率。
    - 兼容性强: 支持多种规格导线(6mm² 至 35mm²),能够匹配广泛的应用需求。
    - 安全性高: 使用 PA 材质且具备 V0 等级防火性能,确保产品在极端条件下的稳定性与安全性。
    - 认证齐全: 拥有 UL 认证、CSA 认证、EAC 认证等多项国际认可证书,确保产品符合全球标准。

    4. 应用案例和使用建议


    HDFK 25/Z 广泛应用于电力系统中的各种场景,如工厂自动化生产线、电力分配中心、铁路信号控制系统等。对于需要高电流和高电压处理的应用场景,如大型工业机械、数据中心供电系统、电力传输系统等,HDFK 25/Z 也具有良好的适用性。
    使用建议:
    - 在进行导线连接时,要根据导线的具体规格选择合适的接线方式,确保拧紧扭矩在推荐范围内,防止过松或过紧导致接触不良。
    - 定期检查连接点是否有松动现象,及时调整拧紧力矩,确保长期稳定工作。

    5. 兼容性和支持


    - HDFK 25/Z 可与其他品牌的同类产品兼容,方便系统集成。
    - 制造商提供详细的技术文档和支持服务,用户可以通过制造商官网下载使用手册和技术资料,获取及时的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题一:如何确定合适的拧紧扭矩?
    解决办法:参考技术手册中的拧紧扭矩范围(4Nm 至 4.5Nm),使用专用工具如螺旋式扭矩扳手进行紧固,确保连接可靠。
    - 问题二:导线是否可以直接插入而不使用压线钳?
    解决办法:建议使用压线钳将导线插入终端块,以保证最佳的电气接触和稳定性。
    - 问题三:如何判断产品是否损坏?
    解决办法:定期检查产品的外观和连接状态,如发现破损或连接不良,应及时更换新的终端块。

    7. 总结和推荐


    HDFK 25/Z 面板穿板端子块以其卓越的性能、广泛的应用范围和可靠的兼容性,成为众多工业应用的理想选择。无论是用于高负荷的电力系统还是严苛环境下的工业控制,它都能表现出色。推荐用户在需要高电流和高电压处理的复杂应用场景中优先考虑 HDFK 25/Z,以确保系统的安全和高效运行。

0717351参数

参数
长*宽*高 68.5mm(长度)*15.1mm(宽度)

0717351厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0717351数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - PC 引脚/单接线柱连接器 PHOENIX CONTACT 0717351 0717351数据手册

0717351封装设计

查看详情并下载
Symbol
Footprint
3D Model
