2981952

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PSR-SCP-24UC/URM/5X1/1X2,耦合继电器,Electromechanical Relay 24VDC 24VAC 510.64Ohm 6A 5PST-NO(22.5x114.5x99)mm DIN Rail Safety Relay
供应商型号: 2981952
供应商: Master
标准整包数: 1
PHOENIX CONTACT 其他继电器 2981952

2981952概述

    #

    产品简介

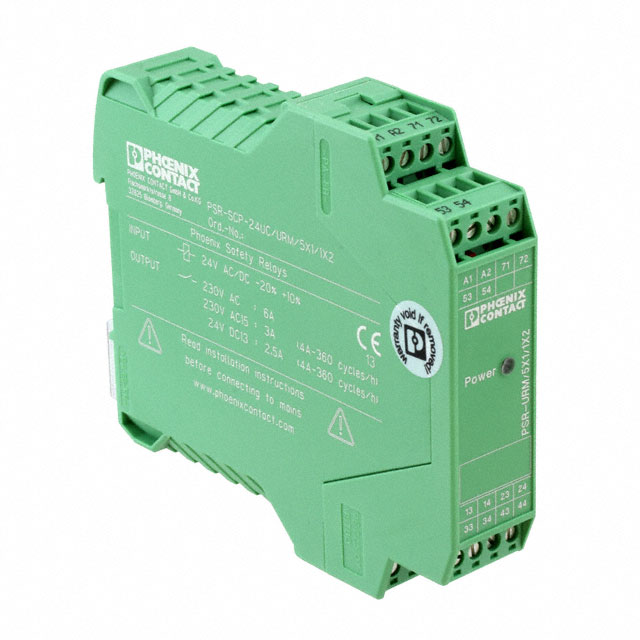

    本产品为安全耦合继电器(Safe Coupling Relay),型号为PSR-SCP-24UC/URM/5X1/1X2。该继电器配备有强制导向信号触点,以确保安全操作。PSR-SCP-24UC/URM/5X1/1X2 主要应用于工业自动化系统中,确保信号的安全交换,并提供高可靠性的控制系统解决方案。产品广泛应用于需要严格安全标准的场合,如机器安全控制、工业自动化系统等领域。
    #

    技术参数


    | 参数名称 | 参数值 |

    | 额定控制电路供电电压 | US:24 V AC/DC (-15% / +10%) |
    | 输入电压范围 | 20.4 V AC/DC ... 26.4 V AC/DC |
    | 额定控制供应电流 | IS:47 mA |
    | 最大功耗(额定条件) | 8.56 W(在UB=26.4 V DC,US=24 V,IS=47 mA,n=1,IL²=72 A²,Rcontact=0.1 Ω条件下) |
    | 最大开关电压 | 230 V AC/DC |
    | 最小开关电压 | 5 V AC/DC |
    | 额定绝缘电压 | 250 V |
    | 额定浪涌电压/绝缘 | 4 kV(基本隔离,强化隔离);6 kV 之间(A1/A2, 53/54, 71/72 和 13/14, 23/24, 33/34, 43/44之间) |
    | 开关频率 | 0.5 Hz |
    | 机械寿命 | 10 x 10^6 周期 |
    | 工作温度范围 | 操作:-20°C ... 55°C;存储/运输:-40°C ... 85°C |
    #

    产品特点和优势


    该安全耦合继电器的主要特点和优势包括:
    - 安全读回:配备强制导向信号触点,符合EN 50205标准,确保信号交换的安全可靠性。
    - 易于测试:集成信号触点,使根据IEC 61508进行安全测试变得简单方便。
    - 多通道控制:支持单通道或双通道控制,提高了系统的灵活性和可扩展性。
    - 多种启用电流路径:提供5条启用电流路径和1条确认电流路径,增强了系统冗余性。
    - 高耐久性:机械寿命高达10 x 10^6次循环,适应高强度使用需求。
    - 环境适应性强:可在宽广的工作温度范围内(-20°C至55°C)和极端条件下可靠运行。
    #

    应用案例和使用建议


    应用案例
    PSR-SCP-24UC/URM/5X1/1X2 广泛应用于机器安全控制、工业自动化系统和严苛环境下的信号交换。例如,在工业生产线上的紧急停止按钮连接中,它确保了在各种复杂条件下安全可靠的信号传输。
    使用建议
    1. 负载管理:由于该继电器具有较高的最大开关电压和电流,建议在连接感性负载时,特别是电机等较大负载时,配置适当的保护措施,如熔断器或电感线圈。
    2. 环境防护:该产品具有IP20的防护等级,建议在安装时采用额外的防护措施,特别是在可能存在灰尘和湿气的环境中,以延长产品的使用寿命。
    3. 定期维护:鉴于其长期运行的特性,建议定期检查触点状况,确保其正常工作。在更换前,可以参考制造商提供的维修手册进行必要的清理和检查。
    #

    兼容性和支持


    该产品与标准的DIN导轨安装相兼容,适用于大多数工业自动化设备。制造商提供了详尽的产品文档和技术支持服务,确保用户能够顺利安装和调试。同时,该产品已经通过多项国际认证,如CE、cULus、EAC等,满足全球市场的严格要求。
    #

    常见问题与解决方案


    1. 启动时间过长
    - 问题描述:产品启动时间超过预期,影响系统的响应速度。
    - 解决方法:检查输入电压是否在规定范围内,确保输入电压稳定。如果问题依旧存在,可能需要检查电源部分是否有异常,必要时请咨询技术支持。
    2. 继电器无法正确释放
    - 问题描述:继电器在无输入信号的情况下仍无法释放。
    - 解决方法:首先检查控制电路的接线是否正确,确保没有短路或接触不良的情况。如果接线无误,则可能是内部机械结构问题,建议联系技术支持获取进一步的帮助。
    3. 信号读回不准确
    - 问题描述:信号读回结果不一致或错误。
    - 解决方法:检查输入信号线路是否有干扰或噪声,确保信号传输稳定。若问题依旧,请检查信号触点状态,清洁或更换故障触点。
    #

    总结和推荐


    PSR-SCP-24UC/URM/5X1/1X2 安全耦合继电器凭借其高安全性、可靠性及广泛的应用范围,成为工业自动化领域的理想选择。其独特的强制导向信号触点设计和丰富的电流路径确保了在严苛环境下的卓越表现。对于需要安全可靠信号交换和高性能控制系统的应用场景,我们强烈推荐使用这款产品。此外,其广泛的兼容性、完善的技术支持和详尽的产品文档,使得用户在安装和维护过程中能够更加得心应手。

2981952参数

参数
开关功能 -
继电器类型 -
长*宽*高 22.5mm(宽度)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装
