2901428

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PSR-SCP-230UC/ESAM4/3X1/1X2/B,安全继电器,菲尼克斯 安全继电器, 2通道, 适用于安全监控
供应商型号: 2901428-ND
供应商: Digi-Key
标准整包数: 1

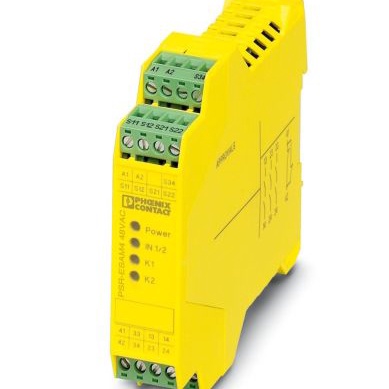

PHOENIX CONTACT 其他继电器 2901428

2901428概述

    安全继电器产品技术手册

    产品简介


    本文档详细介绍了一款由PHOENIX CONTACT生产的安全继电器(型号:PSR-...-230UC/ESAM4/3X1/1X2/B)。该安全继电器主要用于紧急停止和安全门监控,能够应用于安全电路中,符合EN 60240-1和IEC 61508标准。这款继电器支持单通道或双通道控制,并具备三路启用电流路径及一路信号电流路径。该产品适用于高达SILCL 3(根据EN 62061)或类别4,性能等级e(根据EN ISO 13849-1)的应用场景。

    技术参数


    - 输入数据
    - 额定输入电压:230 V AC/DC
    - 输入电压范围:0.85至1.1倍额定电压
    - 典型输入电流:22 mA
    - 电压在输入/启动和反馈电路中:~24 V DC
    - 最大允许总导体电阻:50Ω
    - 典型响应时间:40 ms(手动启动)
    - 典型释放时间:150 ms(通过A1控制)
    - 恢复时间:1 s
    - 输出数据
    - 接触类型:3路启用电流路径,1路信号电流路径
    - 最小切换电压:10 V AC/DC
    - 最大切换电压:250 V AC/DC
    - 最大持续电流:6 A(常开接触点)
    - 最大浪涌电流:6 A
    - 浪涌电流,最小:10 mA
    - 方形总电流:72 A²
    - 电弧切断额定值(欧姆负载):最大144 W(24 V DC, τ=0ms),230 W(48 V DC, τ=0ms),68 W(110 V DC, τ=0ms),88 W(220 V DC, τ=0ms),2000 VA(250 V AC, τ=0ms)
    - 最大断开额定值(感性负载):48 W(24 V DC, τ=40ms),40 W(48 V DC, τ=40ms),35 W(110 V DC, τ=40ms),33 W(220 V DC, τ=40ms)

    产品特点和优势


    1. 应急停止与安全门监控:能够提供高效的紧急停止与安全门监控。
    2. 高安全性标准:符合EN ISO 13849-1和IEC 62061的SILCL 3标准,确保高性能的安全标准。
    3. 多选项接口:可选配插装式螺丝端子或弹簧夹端子。
    4. 可靠性与耐用性:具有三路启用电流路径,可实现无延迟的脱扣。

    应用案例和使用建议


    1. 两通道应急停止电路与交叉电路检测:适合类别4,性能等级e(根据EN ISO 13849-1),SILCL 3(根据EN 62061)的应用。
    2. 单通道应急停止电路:适合类别1,性能等级c(根据EN ISO 13849-1),SILCL 1(根据EN 62061)的应用。
    使用时需要注意遵循所有安全规程,尤其是对于紧急停止装置的操作,防止因自动重启导致的危险。确保在操作前断开电源,并采取适当措施以避免噪音干扰。

    兼容性和支持


    该继电器与多种电子元器件兼容,并且厂商提供了详细的支持文档和维护指南。用户可以随时访问PHOENIX CONTACT官方网站获取最新文档和技术支持。

    常见问题与解决方案


    1. 问题:设备在接线过程中可能产生损坏。
    - 解决方案:确保按照应用实例进行正确接线,并将安全继电器安装在防尘防潮的机箱内(IP54)。
    2. 问题:设备可能因错误操作而损坏。
    - 解决方案:发生故障时立即更换设备。设备维修特别是需要拆开机壳时,必须由制造商或授权人员进行。

    总结和推荐


    该安全继电器以其高度可靠性和对高安全性标准的支持脱颖而出,特别适合工业安全要求较高的应用场景。考虑到其广泛的兼容性以及良好的技术支持,我们强烈推荐此产品给需要高级安全保护的应用。

2901428参数

参数
继电器类型 -
开关功能 -
长*宽*高 22.5mm*22.5mm*99mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

2901428厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901428数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2901428 2901428数据手册

2901428封装设计

查看详情并下载
Symbol
Footprint
3D Model
