2967141

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PLC-RSC-230UC/21-21AU,继电器模块,Phoenix Contact 固态继电器, DIN 导轨
供应商型号: BN-2967141
供应商: 海外现货
标准整包数: 1

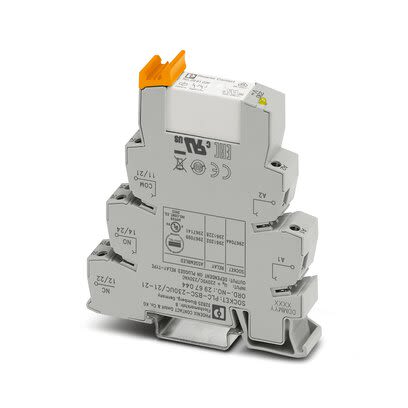

PHOENIX CONTACT 其他继电器 2967141

2967141概述


    产品简介


    本产品为Phoenix Contact品牌的PLC-RSC-230UC/21-21AU继电器模块,属于PLC-BSC.../21基本终端块系列,配备了螺纹连接端子和插件式微型继电器,特别适合安装在DIN导轨NS 35/7.5上。此继电器模块配备有两个双点转换触点(2 PDTs),支持输入电压为230V AC或220V DC,广泛应用于各种工业控制系统和自动化设备中。

    技术参数


    - 尺寸:宽14mm,高80mm,深94mm。
    - 环境条件:
    - 工作环境温度:-40°C到55°C。
    - 储存/运输环境温度:-40°C到85°C。
    - 线圈侧:
    - 额定输入电压:230V AC / 220V DC。
    - 典型输入电流:4.5mA(230V AC时),4.3mA(220V DC时)。
    - 典型响应时间:7ms。
    - 典型释放时间:10ms。
    - 保护电路:桥式整流器。
    - 接触侧:
    - 接触类型:2 PDT。
    - 最大切换电压:30V AC / 36V DC。
    - 最小切换电压:100mV(10mA条件下)。
    - 最大瞬态电流:50mA。
    - 限制连续电流:50mA。
    - 切断额定值(欧姆负载):最大1.2W(24V DC条件下)。
    - 其他关键参数:
    - 测试电压(继电器线圈/继电器接触点):4kV AC(50Hz,1分钟)。
    - 测试电压(PDT/PDT):2.5kV AC(50Hz,1分钟)。
    - 操作模式:100%操作因子。
    - 机械寿命:3 x 10^7个循环。
    - 阻燃等级:UL 94 V0。

    产品特点和优势


    1. 紧凑设计:PLC-RSC-230UC/21-21AU具有紧凑的设计,占用空间小,非常适合密集安装环境。
    2. 高效连接:通过V8适配器实现与系统布线的高效连接。
    3. 安全隔离:满足DIN EN 50178标准,保证线圈和触点之间的安全隔离。
    4. 多功能插件桥接:提供插件桥接选项,便于快速、可靠的电桥连接。
    5. 集成输入和干扰抑制电路:提高系统的可靠性和抗干扰能力。

    应用案例和使用建议


    应用案例:
    - 在工业控制面板中用于实现开关控制和信号传输。
    - 在数据中心中用于电力管理,以确保稳定的供电和故障保护。
    使用建议:
    - 在进行安装前,应仔细检查周围环境温度是否符合规定的工作范围。
    - 为了防止电磁干扰,应使用适当的屏蔽材料进行防护。
    - 定期检查触点的状态,避免长期过载导致的损坏。

    兼容性和支持


    PLC-RSC-230UC/21-21AU可以与多种DIN导轨产品兼容,如不同型号的DIN导轨及配件。Phoenix Contact提供了详细的用户文档和技术支持服务,确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正确响应 | 检查输入电压是否正常,线圈连接是否有松动。 |
    | 触点接触不良 | 清洁触点,确保接触良好;更换受损触点。 |
    | 瞬态电流过大 | 检查负载是否超过额定值,适当调整负载或更换更大容量的继电器。 |

    总结和推荐


    PLC-RSC-230UC/21-21AU是一款性能优异且高度可靠的继电器模块,适用于广泛的工业应用。其紧凑的设计、高效的功能以及出色的抗干扰能力使其在市场上具备很强的竞争力。强烈推荐在需要可靠开关控制和信号传输的应用场景中使用该产品。

2967141参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 94mm*14mm*80mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

2967141厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2967141数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2967141 2967141数据手册

2967141封装设计

查看详情并下载
Symbol
Footprint
3D Model
