2906224

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, RIF-1-RPT-LDP-12DC/1X21系列, 线圈电压 12V 直流, 触点配置 单刀双掷, DIN 导轨
供应商型号: 8903907
供应商: 海外现货
标准整包数: 1

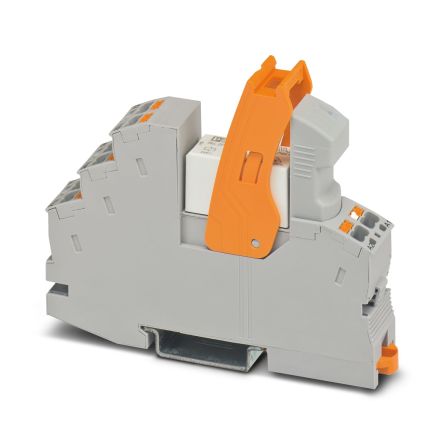

PHOENIX CONTACT 其他继电器 2906224

2906224概述


    产品简介


    电子元器件:本产品是一款预装继电器模块(Relay Module),型号为RIF-1-RPT-LDP-12DC/1X21。该模块主要用于控制电路中的开关功能,适合于需要高频切换或高电流负载的应用场景。继电器模块广泛应用于工业自动化、电力系统、交通信号控制及通信设备等领域。

    技术参数


    - 输入电压:12 V DC
    - 输入电流:典型值33 mA
    - 响应时间:8 ms
    - 释放时间:10 ms
    - 接触类型:单极双掷(1个转换触点)
    - 额定切换电压:250 V AC/DC
    - 最小切换电压:12 V (10 mA)
    - 最大切换电流:2 A (24 V DC)
    - 工作环境温度:-40°C 至 +70°C
    - 储存/运输温度:-40°C 至 +85°C
    - 防护等级:IP20 (继电器基座),RT III (继电器)
    - 额定绝缘电压:250 V AC
    - 额定冲击电压:6 kV

    产品特点和优势


    - 安全认证:通过UL 508认证,适用于工业环境中严苛的EMC要求。
    - 高效节能:采用Push-in连接方式,减少了安装时间和成本。
    - 广泛的适用性:能够处理不同电压和电流范围内的负载,特别适合需要多种电气特性的场合。
    - 高度可靠:具备高机械和电气寿命,能够在严苛的工业环境下长期稳定运行。

    应用案例和使用建议


    - 应用场景:常见的应用场景包括工业控制面板、工厂自动化生产线、电源管理系统以及数据中心等。
    - 使用建议:在安装过程中应注意正确的电线剥离长度(8 mm),并根据所需电流和电压选择合适的连接方式。另外,可以利用辅助桥接板(如FBS 2-6)来实现多路输出的逻辑扩展。

    兼容性和支持


    - 兼容性:与标准DIN导轨相兼容,易于集成到现有系统中。
    - 支持与维护:厂家提供了详细的用户文档和在线支持,确保用户在安装和使用过程中得到必要的帮助。

    常见问题与解决方案


    - 问题1:继电器模块未能正确触发
    - 解决方案:检查输入电压是否符合规格要求;确认线路连接无误。

    - 问题2:继电器模块工作时过热
    - 解决方案:确保散热条件良好,避免长时间过载使用;若问题持续,请联系技术支持。

    总结和推荐


    RIF-1-RPT-LDP-12DC/1X21 继电器模块凭借其紧凑设计、高效性能和可靠的电气特性,是工业自动化和电力控制系统中的理想选择。对于那些寻求高性能且易于维护的继电器模块的工程师和技术人员来说,这款产品无疑是一个值得推荐的优质解决方案。

2906224参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 75mm*16mm*93mm
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2906224厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906224数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2906224 2906224数据手册

2906224封装设计

查看详情并下载
Symbol
Footprint
3D Model
