2966249

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 通用继电器 DIN导轨安装,螺纹安装 6.2mm*6.2mm*80mm
供应商型号: 2966249
供应商: Master
标准整包数: 1

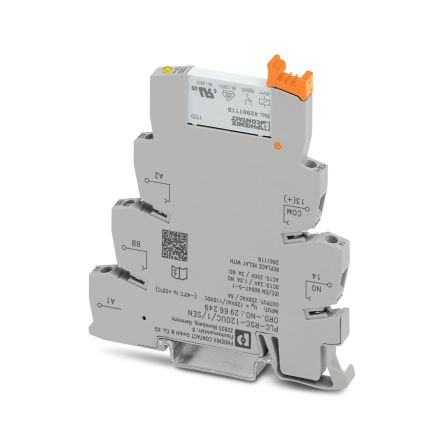

PHOENIX CONTACT 其他继电器 2966249

2966249概述

    # 电子元器件技术手册:PLC-RSC-120UC/1/SEN继电器模块

    1. 产品简介


    基本介绍
    PLC-RSC-120UC/1/SEN继电器模块是一种专门设计用于输入功能的PLC接口组件。它由一个基本端子块(带螺纹连接)和一个带有电源触点的小型插入式继电器组成。该模块适用于DIN导轨安装,便于在工业环境中使用。主要应用于控制和信号转换等领域。

    2. 技术参数


    电气性能
    - 最大功率损耗:0.42瓦
    - 测试电压(绕组/触点):4kV AC(50 Hz,1分钟,绕组/触点)
    - 额定绝缘电压:250V
    - 额定冲击耐压:6kV
    - 过电压类别:III类
    - 污染等级:3级
    输入数据
    - 额定输入电压:120V AC / 110V DC
    - 输入电压范围:93.6V AC/DC到168V AC/DC(20°C)
    - 驱动方式:单稳态
    - 典型输入电流:3.5mA
    - 典型响应时间:6ms
    - 典型释放时间:15ms
    - 保护电路:桥式整流器
    输出数据
    - 触点切换类型:1个常开触点
    - 开关触点类型:单触点
    - 触点材料:AgSnO2
    - 最大切换电压:250V AC/DC
    - 最小切换电压:12V AC/DC
    - 限流连续电流:6A
    - 最大瞬态电流:40W(220V DC)
    连接数据
    - 连接方法:螺纹连接
    - 导体截面积:0.14mm²到2.5mm²
    - 螺丝扭矩:0.6Nm到0.8Nm
    尺寸
    - 宽度:6.2mm
    - 高度:80mm
    - 深度:94mm
    环境条件
    - 工作温度范围:-25°C到55°C
    - 存储/运输温度范围:-40°C到85°C
    - 防护等级(继电器底座):IP20

    3. 产品特点和优势


    - 高可靠性:机械寿命高达2×10^7次循环,适合频繁操作。
    - 高过电压耐受性:额定冲击耐压达到6kV,可应对复杂的电气环境。
    - 灵活的安装方式:通过DIN导轨安装,适用于各种工业设备。
    - 多种认证:CE、UKCA、船用认证等,确保产品的安全性和合规性。

    4. 应用案例和使用建议


    应用案例
    PLC-RSC-120UC/1/SEN继电器模块广泛应用于自动化控制系统中,特别是在需要进行信号转换和控制的场合。例如,在工业生产线上,它可以用来切换和保护各种电气负载。
    使用建议
    - 在安装时,确保所有接线符合规范,并注意螺丝扭矩以避免松动。
    - 在湿度较高或温差较大的环境中使用时,应注意防止冷凝和冰冻造成的损害。
    - 在需要高频切换的应用中,考虑增加外部冷却措施以提高稳定性。

    5. 兼容性和支持


    - 兼容性:该模块与标准DIN导轨完全兼容,易于与其他设备集成。
    - 支持服务:制造商提供详细的安装指南和技术支持,确保用户能够正确使用和维护该模块。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查连接螺丝是否紧固,导线是否正确插入。 |
    | 响应时间过长 | 检查输入电压是否在正常范围内,必要时更换继电器。 |
    | 继电器发热严重 | 确保散热良好,检查负载是否超过额定值。 |

    7. 总结和推荐


    综合评估
    PLC-RSC-120UC/1/SEN继电器模块凭借其高可靠性、优异的电气性能和广泛的适用范围,成为众多工业自动化应用的理想选择。其多样化的认证和完善的售后服务也为用户提供了极大的信心保障。
    推荐
    基于以上综合评估,强烈推荐使用PLC-RSC-120UC/1/SEN继电器模块,尤其适用于要求高性能和高可靠性的应用场景。

2966249参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 6.2mm*6.2mm*80mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

2966249厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2966249数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2966249 2966249数据手册

2966249封装设计

查看详情并下载
Symbol
Footprint
3D Model
