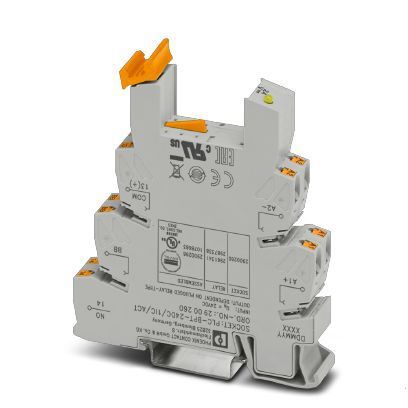

2900260

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,继电器底座,PLC-BPT-24DC/1IC/ACT,Phoenix Contact 继电器底座, PLC-BPT-24DC/ 1IC/ACT系列, DIN 导轨安装
供应商型号: BN-2900260
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他继电器 2900260

2900260概述


    产品简介


    Phoenix Contact的PLC-BPT-24DC/1IC/ACT是一款专为高电流开关设计的14毫米PLC基础终端块,适用于需要高可靠性和高性能的应用场合。此终端块配备推入式连接方式,无内置继电器或固态继电器,可直接安装于DIN导轨上(标准型号为NS 35/7.5)。此外,它还提供了负载返回线连接(BB),并具备一个常开(N/O)触点。主要输入电压为24V直流电。

    技术参数


    - 外观尺寸:宽度14mm,高度80mm,深度94mm。
    - 操作温度范围:运行时为-40°C至60°C,存储和运输时为-40°C至85°C。
    - 最大海拔高度:≤2000米。
    - 防护等级:IP20;根据安装位置,可达到IP54。
    - 输入数据:额定输入电压为24V直流电,具备阻尼二极管和极性保护二极管。
    - 输出数据:与迷你型继电器(例如REL-MR-24DC/1IC/ACT)和小型光电耦合器(如OPT-24DC/24DC/5, OPT-24DC/230AC/2)兼容。
    - 操作模式:连续100%运行。
    - 连接方式:推入式连接,适合导线横截面为0.14mm²至2.5mm²(固体)或0.14mm²至2.5mm²(柔性),亦支持单环和双环压接头。
    - 绝缘强度:耐压等级为250V交流电,瞬态电压等级为6kV。

    产品特点和优势


    1. 高可靠性:具备推入式连接技术,使得电气连接更为稳固,同时能够适应广泛的电压和电流需求。
    2. 环境适应性:能够在极端环境下工作,适用温度范围广且具有较高的防护等级。
    3. 兼容性强:可以与多种继电器和光电耦合器配合使用,提供了高度灵活性和集成性。
    4. 安装简便:易于安装在标准DIN导轨上,方便现场部署和维护。

    应用案例和使用建议


    该终端块被广泛应用于工业自动化系统中,用于处理数字信号的输入和输出。例如,在电机控制和机械自动化过程中,该终端块可以实现对高压电机的安全控制。为了确保最佳性能,建议在安装前进行详细规划,并根据具体应用场景选择合适的配件,如隔离板(PLC-ATP)和继电器(如REL-MR-24DC/1IC/ACT)。

    兼容性和支持


    - 兼容性:该产品支持与多种标准的工业控制器和系统接口,如CUL和EN 50178。
    - 支持和服务:制造商提供全面的技术文档和支持服务,包括在线用户指南和下载区域内的其他资源。对于可能的故障,建议及时访问技术支持页面获取专业指导。

    常见问题与解决方案


    1. Q: 在何种情况下需要安装隔离板?
    - A: 当相邻模块之间存在超过250V电压时,必须安装隔离板(PLC-ATP),以确保安全隔离和避免电压泄露。
    2. Q: 如何确保终端块的安全性?
    - A: 操作者需要遵循制造商的操作说明,特别是关于电压保护的相关条款。在任何情况下,如果电压超过安全值,应当采取适当措施,比如加装保护装置或隔离措施。

    总结和推荐


    综上所述,Phoenix Contact的PLC-BPT-24DC/1IC/ACT是一款在工业自动化领域内表现卓越的产品,其优异的环境适应性和兼容性使其成为众多复杂系统中的理想选择。对于需要在恶劣环境中保持稳定运行的项目,该产品是不二之选。鉴于其出色的设计和广泛的应用场景,我们强烈推荐使用这款终端块。

2900260参数

参数
继电器类型 -
开关功能 -
长*宽*高 80mm*14mm*80mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2900260厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900260数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2900260 2900260数据手册

2900260封装设计

查看详情并下载
Symbol
Footprint
3D Model
