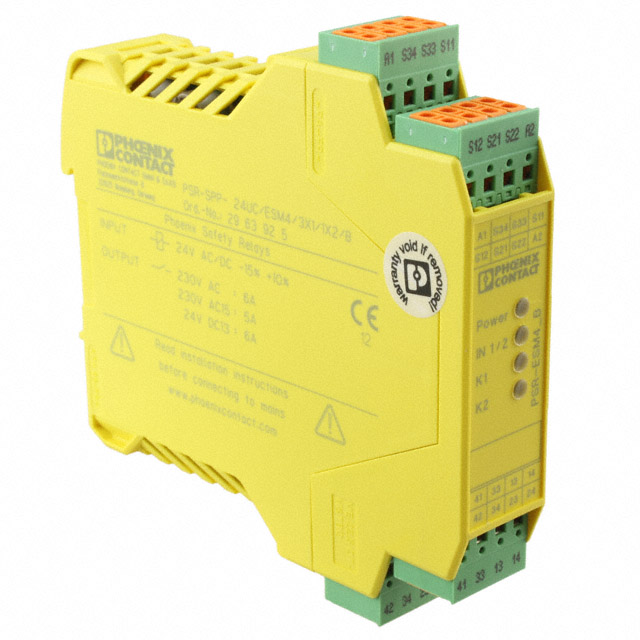

2963925

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PSR-SPP-24UC/ESM4/3X1/1X2/B,安全继电器,菲尼克斯 安全继电器, 24V, 2通道
供应商型号: 2416124
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他继电器 2963925

2963925概述

    # 安全继电器 PSR-SPP-24UC/ESM4/3X1/1X2/B 技术手册解析

    产品简介


    基本介绍
    安全继电器 PSR-SPP-24UC/ESM4/3X1/1X2/B 是一种适用于紧急停止和安全门监控的继电器设备,符合国际标准,如EN ISO 13849、EN 62061和IEC 61508。该继电器能够达到最高SIL 3和PL e等级,适用于各种高安全性要求的应用场景。
    主要功能
    - 支持1-和2通道控制
    - 包含3个启用电流路径和1个信号电流路径
    - 手动和监控启动
    - 绿色LED显示操作状态和电压显示
    应用领域
    安全继电器广泛应用于工业自动化、机械设备和工厂自动化等领域,特别适用于需要紧急停止和安全门监控的安全控制系统。

    技术参数


    尺寸与重量
    - 宽度:22.5毫米
    - 高度:112毫米
    - 深度:114.5毫米
    - 净重:192.98克
    工作环境
    - 运行温度范围:-20°C至55°C
    - 存储/运输温度范围:-40°C至70°C
    - 最大海拔高度:2000米
    输入数据
    - 额定输入电压:24 V AC/DC
    - 典型输入电流:140 mA AC 或 65 mA DC
    - 典型响应时间:20 ms(监控/手动启动)
    - 典型释放时间:单通道45 ms,双通道10 ms
    输出数据
    - 接触类型:3个启用电流路径和1个信号电流路径
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:15 V AC/DC
    - 限流连续电流:6 A(常开触点)
    - 最大冲击电流:6 A
    - 最大断路功率(阻性负载):最大144 W(24 V DC, τ = 0 ms)
    安全相关特性
    - 符合EN ISO 13849,达到PL e等级
    - 符合IEC 61508,达到SIL 3等级
    - 保护电路:压敏电阻

    产品特点和优势


    独特功能
    - 支持高达Cat. 4/PL e的标准
    - 可以进行1-和2通道控制
    - 包含3个启用电流路径和1个信号电流路径
    - 手动和监控启动功能
    - 具备高安全性等级(SIL 3和PL e),适用于高风险环境
    优势
    - 极高的安全性能,适用于各种高风险应用场合
    - 多通道控制,提高系统的可靠性
    - 丰富的认证和合规性,确保在全球范围内广泛应用
    - 高效的电容切换能力,确保可靠的操作

    应用案例和使用建议


    实际应用
    安全继电器通常用于机械设备、自动化生产线、安全门系统中,确保在发生异常情况时能够快速切断电源,保障人员和设备的安全。
    使用建议
    - 在安装过程中,确保继电器处于合适的运行环境中,避免高温、低温及湿度的影响。
    - 使用适当的电缆和连接方式,确保电气连接的安全和稳定。
    - 定期检查继电器的工作状态,及时更换故障部件,以保持系统的可靠性和稳定性。

    兼容性和支持


    兼容性
    该安全继电器与大多数标准DIN导轨安装系统兼容,可以轻松集成到现有系统中。此外,它还具有多种电气接口,可灵活应用于不同类型的设备和系统。
    支持和服务
    制造商提供了详细的用户手册和技术支持服务,包括安装指南、操作手册和故障排查指南。如果您在使用过程中遇到任何问题,可以通过制造商的官方渠道获得帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:继电器在操作过程中出现频繁跳闸。
    解决方案:检查电路是否存在过载现象,调整负载并确保正确的电路连接。
    2. 问题:LED指示灯不亮。
    解决方案:检查输入电源是否正常,确认电源接线无误。
    3. 问题:继电器无法正确启动。
    解决方案:检查继电器是否正确接线,并确保所有连接点牢固。

    总结和推荐


    综合评估
    这款安全继电器 PSR-SPP-24UC/ESM4/3X1/1X2/B 是一款高性能、高安全性的继电器设备。它具有优异的安全性能,适用于各种高风险应用环境。其多通道控制和丰富认证使其在市场上具有很强的竞争力。
    推荐使用
    鉴于其卓越的安全性能、多通道控制能力和广泛的认证支持,我们强烈推荐此款安全继电器用于高安全性的工业应用中。

2963925参数

参数
继电器类型 安全继电器
开关功能 -
长*宽*高 22.5mm(宽度)
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2963925厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
