2910531

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2709486
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 其他继电器 2910531

2910531概述

    # 技术手册:PLC-RPT-24UC/21HC/MS 继电器模块

    产品简介

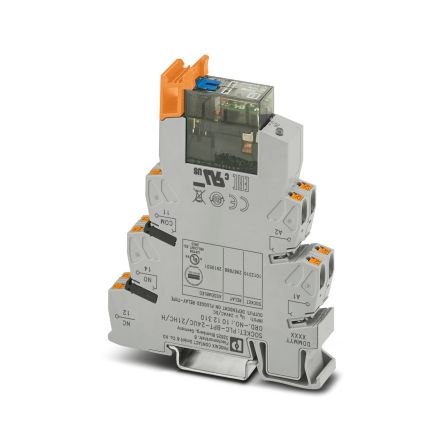

    本产品是一款PLC接口继电器模块,包含一个继电器底座和可插拔式功率接触继电器,具有手动操作功能。模块配备了集成状态LED灯,并采用Push-in连接方式。该模块适用于各种工业自动化控制场合,特别适用于需要24 V AC/DC输入电压的应用场景。

    技术参数


    主要规格
    - 输入电压:24 V AC/DC
    - 输入电流:18 mA(在额定输入电压下)
    - 额定操作时间范围:3 ms至15 ms
    - 释放时间范围:3 ms至15 ms
    - 保护电路:桥式整流器
    接触点参数
    - 触点类型:1个单刀双掷触点(1 PDT)
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:12 V (10 mA)
    - 最大冲击电流:24 A (20 ms)
    - 极限连续电流:10 A
    - 断开能力(欧姆负载):最大264 W (24 V DC),62 W (48 V DC),48 W (60 V DC),52 W (110 V DC),66 W (220 V DC),2750 VA (250 V AC)
    环境条件
    - 操作温度范围:-20°C至60°C
    - 存储/运输温度范围:-20°C至85°C
    连接方式
    - 输入侧连接方式:Push-in连接
    - 输出侧连接方式:Push-in连接
    - 导线横截面积:实心导线0.14 mm²至2.5 mm²,柔性导线0.14 mm²至2.5 mm²,AWG 26至14
    测试电压
    - 线圈/触点测试电压:4 kVrms(50 Hz,1分钟)

    产品特点和优势


    1. 高度集成:集成了继电器底座和可插拔式继电器,简化了安装过程。
    2. 手动操作:配备手动操作功能,便于调试和维护。
    3. Push-in连接:方便快捷的Push-in连接方式,提高了安装效率。
    4. 多级安全防护:提供桥式整流器、绝缘测试等多重保护机制。
    5. 广泛适用性:适用于多种电压和电流需求,支持24 V AC/DC输入电压。

    应用案例和使用建议


    应用案例
    此模块广泛应用于工业自动化控制系统中,如工厂自动化、楼宇自动化等场景。例如,在智能建筑系统中,可用于控制照明系统的开关。
    使用建议
    1. 选择合适的导线横截面积:根据实际电流需求选择合适横截面积的导线,以确保安全和可靠性。
    2. 环境适应性:考虑到极端温度范围,选择适合安装位置的模块型号。
    3. 定期维护:为了确保长期稳定运行,建议定期检查连接点的紧固情况,并进行必要的清洁。

    兼容性和支持


    - 该模块与标准的DIN导轨兼容,方便安装。
    - 凤凰接触公司提供全面的技术支持和服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 模块不能正常启动
    - 检查输入电源是否符合要求(24 V AC/DC)。
    - 确认继电器底座和继电器之间的连接是否正确。
    2. 输出信号不稳定
    - 检查负载是否符合规格(250 V AC/DC)。
    - 确认连接导线的横截面积是否满足要求。

    总结和推荐


    综合评估
    这款继电器模块在集成度、安全性、便捷性和广泛适用性方面表现优异。它不仅易于安装和维护,还提供了出色的性能指标和可靠的安全防护。
    推荐使用
    鉴于其优秀的特性和广泛的适用性,我们强烈推荐此款继电器模块用于各类工业自动化控制项目中。无论是工厂自动化还是楼宇自动化,都能发挥重要作用。

2910531参数

参数
继电器类型 -
开关功能 -
长*宽*高 14mm*104mm*80mm
安装方式 DIN导轨安装

2910531厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2910531数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2910531 2910531数据手册

2910531封装设计

查看详情并下载
Symbol
Footprint
3D Model
