2700499

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PSR-MC30-2NO-1DO-24DC-SP,安全继电器,菲尼克斯电气 安全继电器, PSR-MC30-2NO-1DO-24DC-SP系列, 24V 直流, 2通道, 适用于紧急停止、 安全开关/联锁
供应商型号: 2523065
供应商: 海外现货
标准整包数: 1

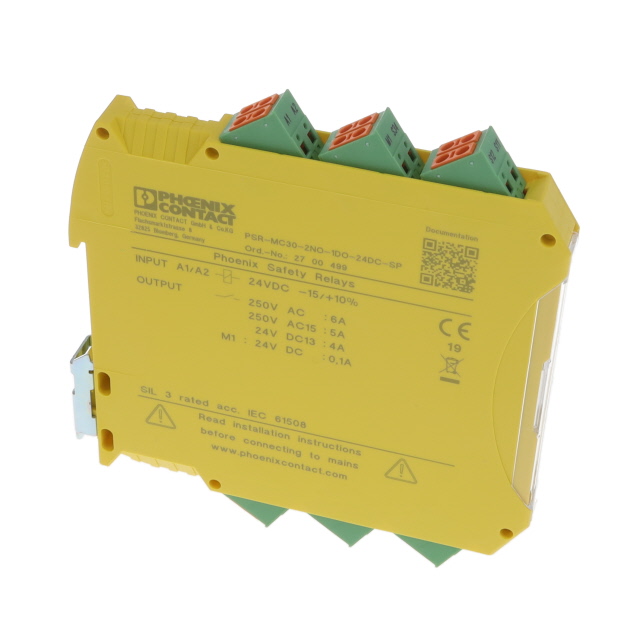

PHOENIX CONTACT 其他继电器 2700499

2700499概述

    # PSR-MC30-2NO-1DO-24DC-SP 安全继电器技术手册

    1. 产品简介


    基本信息
    PSR-MC30-2NO-1DO-24DC-SP 是一款安全继电器,适用于紧急停止和安全门系统,满足 SILCL 3、Cat. 4、PL e 的安全要求。该产品支持 2 通道操作,并具备自动和手动启动功能,确保跨电路检测。
    主要功能
    - 符合 ISO 13849-1 和 IEC 62061 的安全标准。
    - 低宽度设计,仅 12.5 毫米。
    - 双通道控制。
    - 两个启用电流路径,一个数字信号输出。
    - 手动监测与自动激活。
    应用领域
    广泛应用于机械、工厂自动化、运输等领域,尤其是在需要高安全级别的场合,如紧急停止按钮和安全门系统。

    2. 技术参数


    | 参数 | 描述 |

    | 额定控制回路供电电压(US) | 24 V DC (-15%, +10%) |
    | 功耗(典型值) | 1.56 W |
    | 控制回路电流(IS,典型值) | 65 mA |
    | 启动时间(自动) | < 175 ms |
    | 启动时间(手动监测) | < 175 ms |
    | 释放时间 | < 20 ms |
    | 恢复时间 | < 500 ms |
    | 输出类型 | 两个启用电流路径,触点材料为 AgSnO2 |
    | 最大切换电压 | 250 V AC/DC |
    | 最小切换电压 | 12 V AC/DC |
    | 最大切换电流 | 6 A |
    | 状态显示 | 3 个绿色 LED |
    | 最大允许相对湿度(运行) | 75%(平均),85%(偶尔),非冷凝 |
    | 工作温度范围 | -40°C 到 55°C |
    | 存储/运输温度范围 | -40°C 到 85°C |

    3. 产品特点和优势


    - 高度集成:该继电器仅 12.5 毫米宽,适合紧凑型应用。
    - 双通道控制:提高安全性,通过双通道控制可以实现更可靠的监测和操作。
    - 灵活的操作模式:同时支持手动监测和自动启动,增强了设备的适应性和可靠性。
    - 强制引导接触:采用符合 IEC/EN 61810-3 的强制引导接触设计,提高使用寿命和可靠性。
    - 多种认证:满足各种国际标准,如 UL 列名、cUL 列名、EAC 等,确保在全球范围内使用。

    4. 应用案例和使用建议


    应用案例
    该继电器适用于紧急停止按钮、安全门系统等需要高安全级别的场合。例如,在大型机械操作中,可以通过紧急停止按钮触发该继电器,确保人员安全。
    使用建议
    - 在安装时,应确保继电器的工作环境温度不超过 55°C,并在极端低温环境下进行适当的保护措施。
    - 连接导线时应选择合适的线径,并注意导线剥皮长度,以确保良好的电气连接。
    - 在使用过程中,定期检查继电器的状态指示灯,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:该继电器适用于 24 V DC 控制回路,可与多种控制单元和传感器兼容。
    - 支持:制造商提供详细的用户手册和安装指南,同时提供在线技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备不响应 | 检查供电电压是否在额定范围内,确认连接线路是否正确。 |
    | 设备过热 | 检查环境温度是否过高,确认是否符合额定温度范围。 |
    | 状态指示灯异常 | 检查输入信号是否正常,确认继电器是否受到干扰。 |

    7. 总结和推荐


    综合评估
    PSR-MC30-2NO-1DO-24DC-SP 安全继电器凭借其紧凑的设计、高可靠性和多种认证,在高安全需求的应用场合中表现出色。它不仅满足工业自动化领域的需求,还能应对各种恶劣的环境条件。
    推荐使用
    鉴于其高性能和广泛应用,强烈推荐使用 PSR-MC30-2NO-1DO-24DC-SP 安全继电器。该产品不仅能满足安全标准的要求,还能显著提高系统的整体可靠性和安全性。

2700499参数

参数
继电器类型 -
开关功能 -
长*宽*高 12.5mm*12.5mm*116.6mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 散装

2700499厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700499数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2700499 2700499数据手册

2700499封装设计

查看详情并下载
Symbol
Footprint
3D Model
