2304306

产品分类: 电源适配器
厂牌: PHOENIX CONTACT

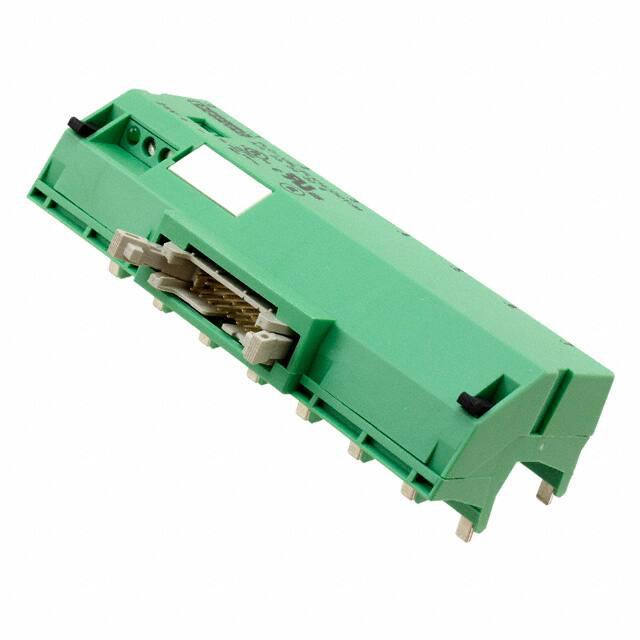

产品描述: 菲尼克斯,系统连接,PLC-V8L/FLK14/OUT/M,V8 adapter for 8 x PLC-INTERFACE (14 mm), controller: PLC system cabling of output cards, connection 1:Screw connection 1x, connection 2: IDC/FLK pin strip 1x 14-position, connection 3: Plug connection
供应商型号: 277-9209-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电源适配器 2304306

2304306概述

    #

    产品简介


    PLC-V8L/FLK14/OUT/M 接口模块技术手册
    本手册详细介绍了PLC-V8L/FLK14/OUT/M接口模块的技术参数及应用信息。此模块是适用于PLC系统的输出接口卡连接的关键部件,主要应用于自动化控制系统中的信号传输与管理。它提供了一种高效、可靠的方式来连接PLC系统及其外部设备。
    主要功能
    - 连接多个PLC接口卡(最多可达8个)
    - 支持多种控制器类型,包括SIEMENS S7-1500、ABB S800 I/O、MITSUBISHI MELSEC Q及MELSEC L
    - 集成IDC/FLK针脚条、插件连接和螺丝连接方式,以满足不同的安装需求
    - 内置状态显示和操作电压显示功能,方便用户监控和调试
    应用领域
    - 工业自动化控制
    - 智能制造
    - 机器人控制系统
    - 能源管理系统

    技术参数


    基本信息
    - 产品编号:2304306
    - 重量(含包装):125.5克
    - 重量(不含包装):76克
    - 原产国:德国(DE)
    电气特性
    - 工作电压范围:18 V DC 至 33.6 V DC
    - 电流:每分支≤1A,总电流≤3A
    - 绝缘等级:二级过电压保护,污染程度2级
    - 额定绝缘电压:50 V
    - 额定冲击电压:0.5 kV(1.2/50 μs)
    连接方式
    - 连接1(控制级别):IDC/FLK针脚条连接
    - 连接2(现场级别):插件连接
    - 连接3(电源):螺丝连接
    尺寸
    - 宽度:112.3毫米
    - 高度:41毫米
    - 深度:56.17毫米

    产品特点和优势


    独特功能
    - 多通道连接:可以同时连接多达8个PLC接口卡,提高系统集成度。
    - 广泛支持的控制器类型:兼容多种控制器和输入/输出模块,增强了通用性。
    - 多功能连接接口:IDC/FLK针脚条、插件连接和螺丝连接方式,确保灵活安装。
    - 内置状态和操作电压显示:有助于用户快速诊断故障和监控系统状态。
    市场竞争力
    - 高可靠性:通过严格的认证测试(CE、UL、cUL),确保在各种工业环境下的稳定运行。
    - 兼容性强:适用于多种主流品牌控制器,具有较强的市场适应能力。
    - 维护简便:状态显示灯和操作电压显示,便于快速检查和维护。

    应用案例和使用建议


    应用案例
    本模块常用于自动化生产线中,例如机器人控制系统和能源管理系统。特别是在需要多路信号传输和处理的场合,能够显著提高系统的稳定性和可靠性。
    使用建议
    - 正确的安装:遵循安装规范和安全警告,确保正确安装。
    - 定期检查:由于连接较多,建议定期检查各连接点是否松动或损坏。
    - 适当使用温度范围:虽然该模块可在较宽的温度范围内运行,但建议在最佳环境温度范围内使用,以延长使用寿命。

    兼容性和支持


    兼容性
    - 支持控制器:包括SIEMENS S7-1500、ABB S800 I/O、MITSUBISHI MELSEC Q及MELSEC L。
    - 配套输入/输出模块:适配相应的输入/输出模块,如6ES7522-1BP50-0AA0、6ES7523-1BP50-0AA0等。
    支持与维护
    - 技术文档和下载:所有相关技术文档和支持资料均可在官网下载,以便用户随时查阅。
    - 客户服务:如有任何技术问题或需更换配件,可通过官网客服获取帮助。

    常见问题与解决方案


    常见问题
    1. 模块不响应:检查电源连接和通信线路是否正确且无损。
    2. 电流异常:确认连接点是否紧固,避免因接触不良导致电流波动。
    3. 模块指示灯不亮:排查供电是否正常,或是否存在连接错误。
    解决方案
    - 检查接线:仔细检查所有连接点,确保无虚接或脱落。
    - 重启设备:断电后重新启动模块,确保重启过程中的所有步骤正确。
    - 联系技术支持:如无法自行解决,可联系制造商或经销商进行进一步的技术支持。

    总结和推荐


    综合评估
    PLC-V8L/FLK14/OUT/M接口模块是一款专为PLC系统设计的高可靠性的连接模块,支持多种控制器类型,具有良好的电气特性和广泛的兼容性。其独特的多通道连接方式和灵活的安装方式使其成为工业自动化控制系统中不可或缺的重要组件。
    推荐意见
    综上所述,鉴于其卓越的性能和广泛的适用范围,强烈推荐在自动化控制系统中使用PLC-V8L/FLK14/OUT/M接口模块。无论是新项目的实施还是现有系统的升级,这款模块都将为您提供可靠的信号传输和管理解决方案。

2304306参数

参数
输出连接极性 -
最大输入电压 -
典型输出电压 -
线长 -
使用地区 -
输出连接方式 -
输出功率 -
输入连接方式 -
最小输入电压 -
零件状态 在售
包装方式 散装

2304306厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2304306数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源适配器 PHOENIX CONTACT 2304306 2304306数据手册

2304306封装设计

查看详情并下载
Symbol
Footprint
3D Model
