首页  >  产品百科  >  AL1342

AL1342

产品分类: 电源适配器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 传感器分线盒, AL系列, M12分线盒, 8端口, IO-LINK, TCP/IP JSON, 20 → 30V 直流
供应商型号: 2330-AL1342-ND
供应商: Digi-Key
标准整包数: 1

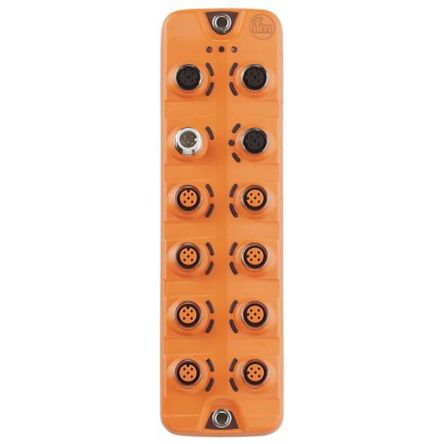

IFM ELECTRONIC 电源适配器 AL1342

AL1342概述

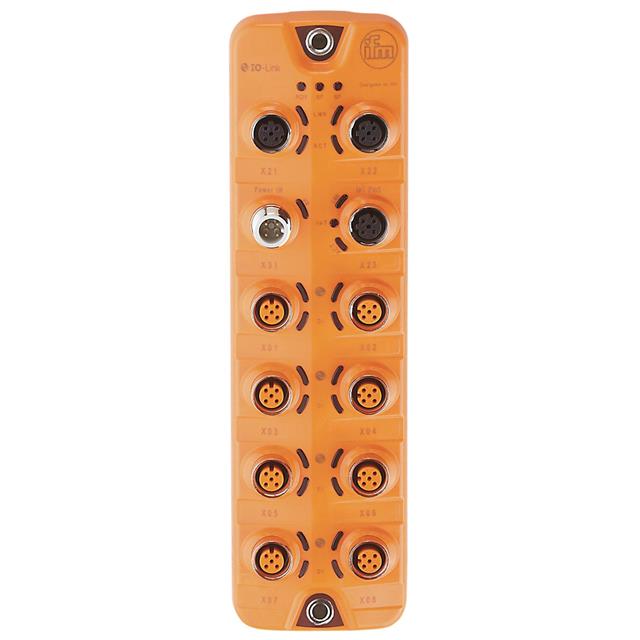

    AL1342: IO-Link Master DL MB 8P IP67

    1. 产品简介


    AL1342是一款具备IO-Link和Modbus TCP接口的工业现场总线主站模块。该产品主要适用于现场设备的应用场景,能够通过IO-Link技术和Modbus TCP协议实现高效的工业通信。其独特的设计使其能够在各种严苛的工作环境中稳定运行,是自动化控制系统中的关键组件。

    2. 技术参数


    - 工作电压:20...30 VDC(符合SELV/PELV标准)
    - 电流消耗:300...3900 mA(视具体型号而定)
    - 保护等级:III级
    - 最大总电流负载:3.6 A
    - 数字输入数量:16(其中IO-Link端口Class A: 8个)
    - 数字输出数量:8(其中IO-Link端口Class A: 8个)
    - 每个输出的最大电流负载:300 mA
    - 短路保护:支持
    - 输入/输出配置:16个可配置的输入和输出
    - 通信接口:
    - Ethernet:支持10Base-T和100Base-TX标准,传输速率10 MBit/s和100 MBit/s,协议为Modbus TCP
    - IoT:支持10Base-T和100Base-TX标准,传输速率10 MBit/s和100 MBit/s,协议为MQTT JSON
    - 环境温度范围:-25...60 °C
    - 存储温度范围:-25...85 °C
    - 相对湿度:高达90%
    - 防护等级:IP65、IP66、IP67
    - 振动和冲击测试:符合DIN EN 60068-2-64、DIN EN 60068-2-6和DIN EN 60068-2-27标准
    - MTTF(平均无故障时间):78年
    - 机械数据:
    - 重量:403 g
    - 材料:外壳为橙色PA,插座为镀镍黄铜,密封材料为FKM

    3. 产品特点和优势


    - 集成度高:集成了IO-Link和Modbus TCP两种常用工业通信协议,使得设备能够灵活应对多种应用场景。
    - 高可靠性:具备强大的抗电磁干扰能力和抗震性能,确保在恶劣环境中也能稳定运行。
    - 易于配置和管理:提供详细的出厂设置和简便的操作界面,简化安装和调试过程。
    - 广泛的应用范围:适用于多种类型的工业设备和系统,尤其适合需要高可靠性和高效通信的场合。

    4. 应用案例和使用建议


    - 应用案例:在自动化生产线中,AL1342可以连接多个传感器和执行器,通过IO-Link和Modbus TCP实现数据采集和控制信号的高效传输。
    - 使用建议:
    - 在安装时,确保电源电压和电流符合产品要求,避免过载。
    - 使用前仔细检查网络配置,特别是IP地址和子网掩码,确保与现有网络兼容。
    - 定期进行维护检查,尤其是连接器部分,保持良好的接触状态。

    5. 兼容性和支持


    - 兼容性:支持与多种工业设备和系统的互操作,适用于各种品牌和型号的PLC、SCADA系统等。
    - 技术支持:提供详尽的技术文档和在线支持,帮助用户快速解决问题并获取必要的更新信息。

    6. 常见问题与解决方案


    - 问题1:如何设置IP地址?
    - 解决方案:根据出厂设置配置Modbus TCP的IP地址,或者通过特定软件工具进行动态配置。
    - 问题2:设备无法正常通信?
    - 解决方案:检查连接线路是否正确无误,确认两端设备的通信参数是否匹配。

    7. 总结和推荐


    AL1342作为一款高性能的IO-Link主站模块,具有出色的集成度和可靠性。其支持的多种通信协议和广泛的应用范围使其成为工业自动化领域的理想选择。对于需要高效、可靠的数据交换和控制信号传输的应用场合,AL1342无疑是一个值得推荐的产品。

AL1342参数

参数
输入连接方式 DC
使用地区 -
最大输入电压 30V(DC)
输出连接极性 -
线长 -
输出连接方式 -
最小输入电压 20V(DC)
输出功率 -
典型输出电压 -
长*宽*高 30mm*24mm*63mm
应用等级 商用级
包装方式 盒装

AL1342厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

AL1342数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 电源适配器 IFM ELECTRONIC AL1342 AL1342数据手册

AL1342封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 455 ¥ 3807.7813
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3807.78
