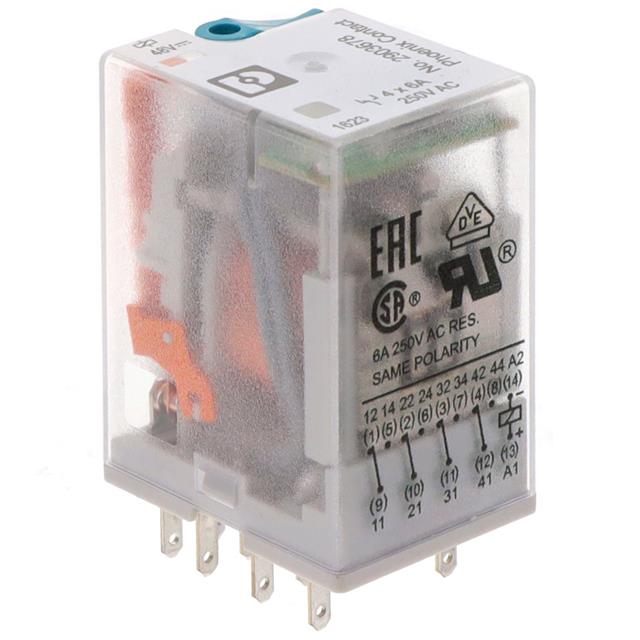

2903678

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 功率继电器, REL-IR4/LDP- 48DC/4X21系列, 48V 直流线圈电压, 4 刀双掷
供应商型号: 8571361
供应商: 海外现货
标准整包数: 10

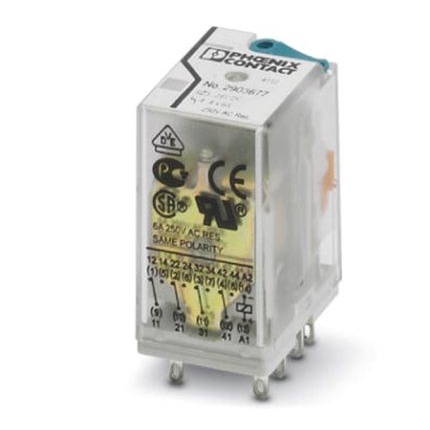

PHOENIX CONTACT 其他继电器 2903678

2903678概述

    REL-IR4/LDP-48DC/4X21 单继电器技术手册

    产品简介


    REL-IR4/LDP-48DC/4X21 是一款工业级插拔式单继电器,主要用于自动化控制领域。这款继电器具有四个常开点(PDT),配有测试键、状态LED指示灯和飞轮二极管,能够可靠地切换交流和直流负载。此外,该继电器还具备机械开关位置指示器,确保在安装和维护过程中操作的安全性和可靠性。

    技术参数


    - 基本规格
    - 包装单位:10个/盒
    - 最小订购量:10个
    - GTIN:4046356758918

    - 物理尺寸
    - 宽度:21.2 mm
    - 高度:27.5 mm
    - 深度:35.6 mm
    - 环境条件
    - 运行温度范围:-40°C 至 70°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 防护等级:IP20
    - 电气特性
    - 额定输入电压:48 V DC
    - 输入电压范围:参照图表
    - 典型输入电流:22 mA
    - 典型响应时间:13 ms
    - 典型释放时间:14 ms
    - 功率消耗
    - 额定条件下功耗:1.06 W
    - 接触特性
    - 接触类型:4个常开点(PDT)
    - 接触材料:AgNi
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:5 V
    - 最小切换电流:5 mA
    - 最大浪涌电流:16 A(20 ms,常开接触)

    产品特点和优势


    1. 高可靠性:采用AgNi合金接触材料,提高接触寿命,增强可靠性。
    2. 多功能性:配备四个常开点,适用多种应用场景。
    3. 安全指示:内置黄色LED状态指示灯和机械开关位置指示器,方便监控和维护。
    4. 广泛的适用性:支持广泛的工作电压范围,适用于多种负载类型,如电机负载。

    应用案例和使用建议


    应用案例:REL-IR4/LDP-48DC/4X21 常用于工业自动化控制系统中,例如机床、输送系统和电力保护装置等。它能够处理高功率负载,如电机负载(最大1/3 HP,240 V AC)。
    使用建议:
    - 在使用前请检查输入电压是否符合要求,以避免损坏继电器。
    - 确保连接方式正确,遵循插拔式连接方法,以保证安全稳定运行。
    - 如需处理更高功率负载,请参考电气服务寿命图表进行计算。

    兼容性和支持


    该继电器可与其他标准符合的电气设备和控制器配合使用。制造商提供技术支持和服务,包括安装指导、故障排除和售后支持。更多详细信息请参阅用户文档或联系制造商。

    常见问题与解决方案


    1. 问题:继电器无法正常启动。
    - 解决方案:检查输入电压是否在额定范围内,确认接线无误。
    2. 问题:继电器动作延迟。
    - 解决方案:检查电源质量,确保电压稳定;检查机械部分是否有卡滞。
    3. 问题:LED指示灯不亮。
    - 解决方案:更换LED灯泡或重新连接电路。

    总结和推荐


    综上所述,REL-IR4/LDP-48DC/4X21 单继电器以其高可靠性、多功能性和广泛的应用场景成为工业自动化系统的理想选择。凭借其卓越的性能和强大的技术支持,我们强烈推荐在需要高可靠性的场合使用该产品。

2903678参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 27.5mm*21.2mm*27.5mm
安装方式 支架安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2903678厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903678数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2903678 2903678数据手册

2903678封装设计

查看详情并下载
Symbol
Footprint
3D Model
