3042201

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,SC2,5/1-LGNYE,菲尼克斯 Combi 插头, Combi Receptacle, SC 2.5/ 1-L GNYE系列, 用于DIN Rail Terminal Blocks
供应商型号: Q-3042201
供应商: 国内现货
标准整包数: 50

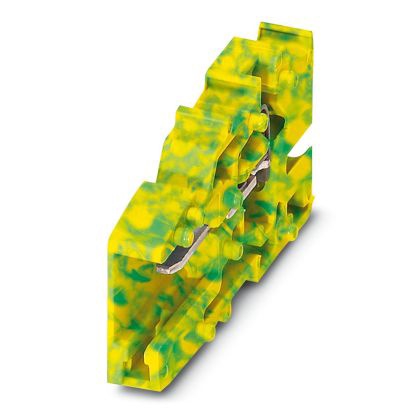

PHOENIX CONTACT 接线座- 其他 3042201

3042201概述


    产品简介


    产品概述

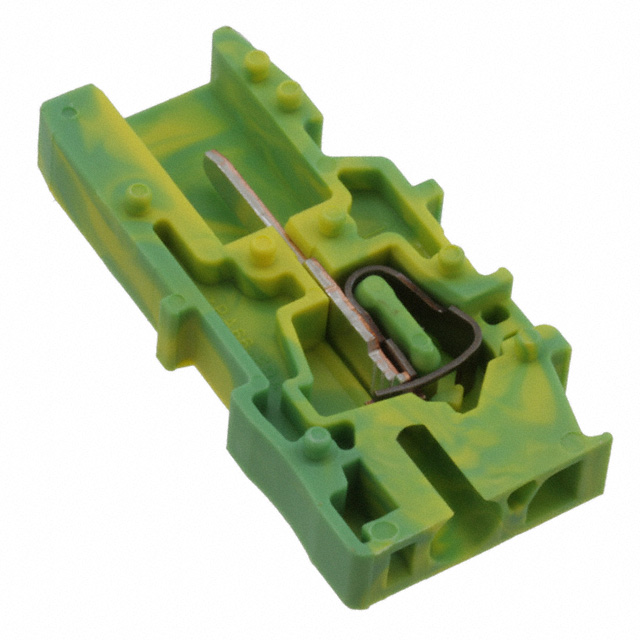

    本文档介绍的产品是Phoenix Contact公司的SC 2,5/1-L GNYE耦合器(接线端子)。这是一种弹簧夹接线端子,适用于广泛的工业电气连接场合。它具备高效的电气性能和耐用性,能够在多种恶劣环境中可靠工作。
    主要功能
    - 连接方式:采用弹簧夹连接技术,确保稳固且快速的导线连接。
    - 连接能力:可以处理单根导线,适用于不同截面的导线,最小0.08mm²,最大4mm²。
    - 颜色标识:绿色黄色标识,便于识别与安装。
    - 安装方式:适用于安装板固定,方便灵活安装。
    应用领域
    这种耦合器广泛应用于工业自动化、能源、交通和建筑等领域。特别适用于需要高效电气连接和良好安全性能的应用场景。

    技术参数


    | 参数类别 | 具体数值/范围 |

    | 宽度 | 5.2 mm |
    | 长度 | 37.2 mm |
    | 高度 | 21.8 mm |
    | 最大负载电流 | 24 A (2.5mm² 导线) |
    | 额定冲击电压 | 6 kV |
    | 污染程度 | 3 |
    | 冲击电压类别 | III |
    | 绝缘材料组 | I |
    | 连接标准 | IEC 61984 |
    | 额定电流 | 24 A |
    | 额定电压 | 500 V |
    | 可剥离长度 | 10 mm |
    | 导线截面积 | 固态导线:0.08mm² - 4mm²
    绞线导线:0.08mm² - 2.5mm² |
    | 导线规格 | 28 - 12 AWG/kcmil |

    产品特点和优势


    - 高效电气性能:提供稳定可靠的电气连接,能够承受高负载电流和冲击电压。
    - 多功能性:适应多种导线截面和导线规格,适用于各种应用场景。
    - 环境适应性强:污染等级3,适合恶劣工作环境。
    - 易于安装:弹簧夹设计简化了安装过程,提高工作效率。
    - 安全性高:符合IEC 61984标准,确保连接的可靠性和安全性。

    应用案例和使用建议


    应用案例
    SC 2,5/1-L GNYE耦合器通常用于工业控制系统的接线端子板上。例如,在一个自动化生产线中,可以将电机控制器与电源连接时使用这种耦合器,保证稳定的电流传输。
    使用建议
    1. 选择合适的导线:根据实际应用要求,选择合适截面的导线,并确保绞线导线已安装适当的端子套筒。
    2. 安装注意事项:安装前务必确保导线无损坏,剥线长度需保持一致,以保证良好的电气连接。
    3. 定期检查:定期检查接线端子是否有松动或损坏情况,及时更换故障部件。

    兼容性和支持


    - 兼容性:该产品可与其他具有相同接口的弹簧夹接线端子配合使用,方便扩展应用。
    - 支持:制造商提供了丰富的配件和支持服务,如绝缘套筒、端盖等,确保系统长期稳定运行。用户可以通过官方渠道获取技术支持和维护信息。

    常见问题与解决方案


    1. 导线连接不稳固
    - 解决方法:检查导线是否正确插入,确保导线与接线端子接触良好。

    2. 负载电流超过额定值
    - 解决方法:减小负载或更换更大容量的耦合器。
    3. 接触电阻过高
    - 解决方法:清理接线端子上的氧化物或杂质,确保良好接触。

    总结和推荐


    SC 2,5/1-L GNYE是一款性能优异的弹簧夹接线端子,以其高负载能力、良好的电气性能和环境适应性成为工业领域的理想选择。它的多功能性和易用性使其广泛适用于各种工业自动化和控制系统。因此,我强烈推荐使用这款产品,以满足您的电气连接需求。

3042201参数

参数
长*宽*高 37.2mm*5.2mm*21.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3042201厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3042201数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3042201 3042201数据手册

3042201封装设计

查看详情并下载
Symbol
Footprint
3D Model
